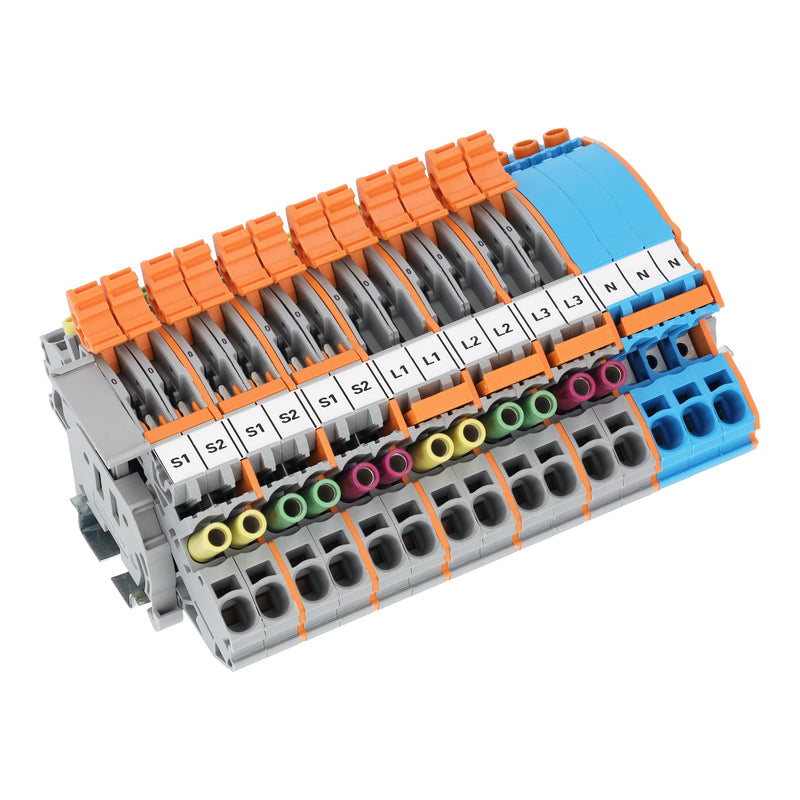

WAGO - Trenn- und Messtrenn-Reihenklemme Stromwandlerklemmenblock 821-216

Stromwandlerklemmenblock
Wandler bis 100 A SWM München
6,00 mm²
blau/grau

Stromwandlerklemme Serie 821, blau/grau

Die Stromwandlerklemme mit der Artikelnummer 821-216 ermöglicht eine reibungslose Elektroinstallation. Bei dieser Stromwandlerklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 13 bis 15 mm  nötig. Bei diesem Produkt wird die Push-in CAGE CLAMP®-Technologie verwendet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (142,5 x 100 x 63,3) mm. Diese Stromwandlerklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 10 mm² geeignet.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..10 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5..6 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,5..10 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..10 mm²
Bemessungsstrom In	30 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	30
Etagen intern gebrückt	nein
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-35..85 °C
Breite	107,5 mm
Höhe	100 mm
Tiefe	63,3 mm
Abschlussplatte erforderlich	nein
Farbe	mehrfarbig
Ausführung der Längstrennung	ohne
Ausführung der Quertrennung	ohne
Mit integrierter Prüfbuchse	ja

Lieferumfang:
1 x WAGO GmbH & Co. KG - Trenn- und Messtrenn-Reihenklemme Stromwandlerklemmenblock 821-216
