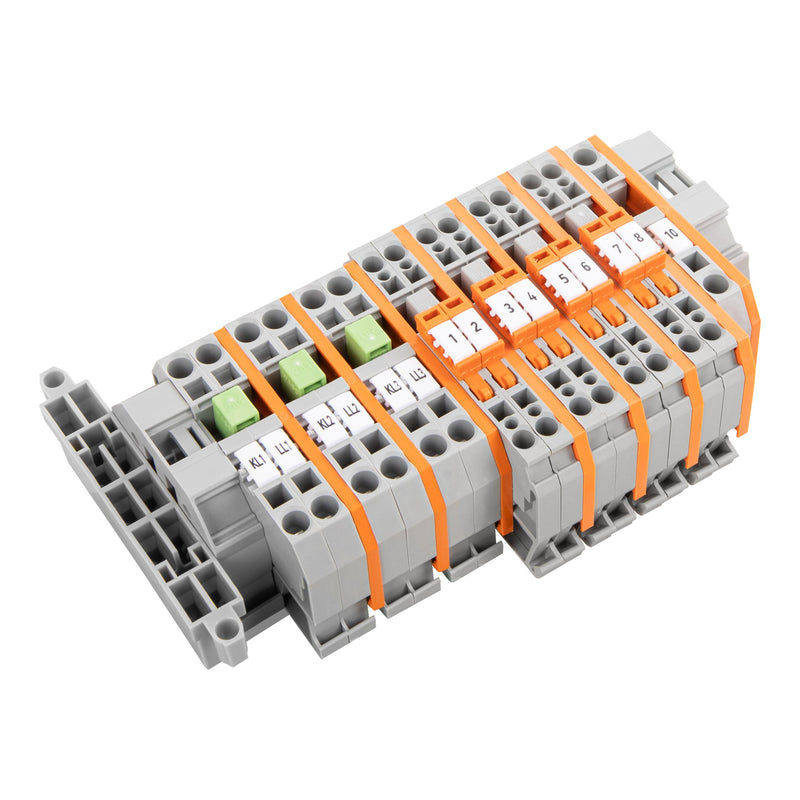

WAGO - Trenn- und Messtrenn-Reihenklemme Stromwandlerklemmenblock 821-209

Stromwandlerklemmenblock
ED Netze
mehrfarbig

Stromwandlerklemme Serie 821, mehrfarbig

Die Stromwandlerklemme mit der Artikelnummer 821-209 ermöglicht eine ordentliche Elektroinstallation. Bei dieser Stromwandlerklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 13 bis 15 mm  erforderlich. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Einsatz. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (132,6 x 82,8 x 39,2) mm. Diese Stromwandlerklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 10 mm² geeignet.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..10 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5..6 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,5..10 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..10 mm²
Ausführung elektrischer Anschluss 1	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	30
Etagen intern gebrückt	nein
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-35..85 °C
Breite	132,6 mm
Höhe	82,8 mm
Tiefe	39,2 mm
Abschlussplatte erforderlich	nein
Farbe	mehrfarbig
Ausführung der Längstrennung	ohne
Ausführung der Quertrennung	ohne
Mit integrierter Prüfbuchse	ja

Lieferumfang:
1 x WAGO GmbH & Co. KG - Trenn- und Messtrenn-Reihenklemme Stromwandlerklemmenblock 821-209
