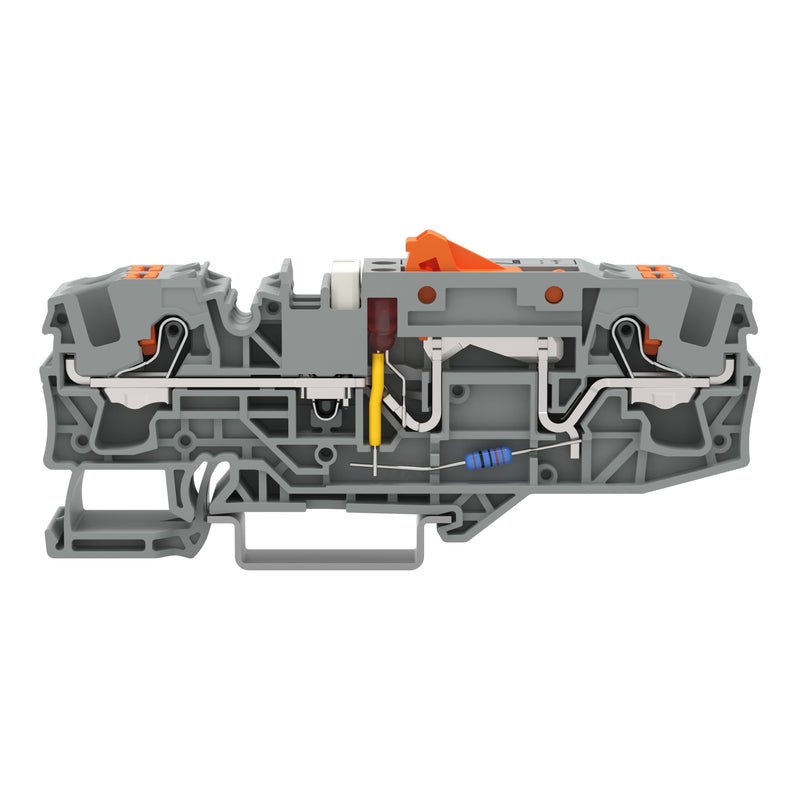

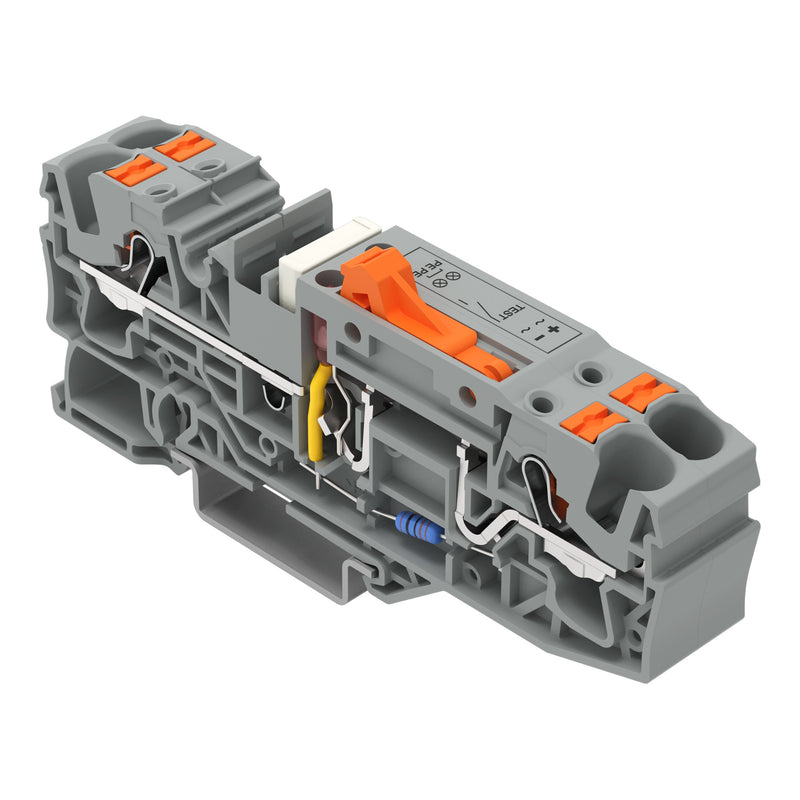

WAGO - Trenn- und Messtrenn-Reihenklemme Erdleiter-Trennklemme 2206-1671/1000-850 orange,grau − 25 Stück

Erdleiter-Trennklemme
mit Prüfmöglichkeit
mit Trennmesserhalter, orange
mit Drücker
120 V
6 mm²
Push-in CAGE CLAMP®
6,00 mm²
grau

Trennklemme Serie 2206, grau

Die Trennklemme mit der Artikelnummer 2206-1671/1000-850 ermöglicht einen schnellen und zuverlässigen Anschluss. Für den Leiteranschluss werden bei dieser Trennklemme Abisolierlängen von 13 bis 15 mm  benötigt. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart ist die Trennklemme für Leiterquerschnitte von 0,5 mm² bis 10 mm² gemacht.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..10 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5..6 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1..10 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..6 mm²
Bemessungsstrom In	30 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	4
Etagen intern gebrückt	nein
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	105 °C

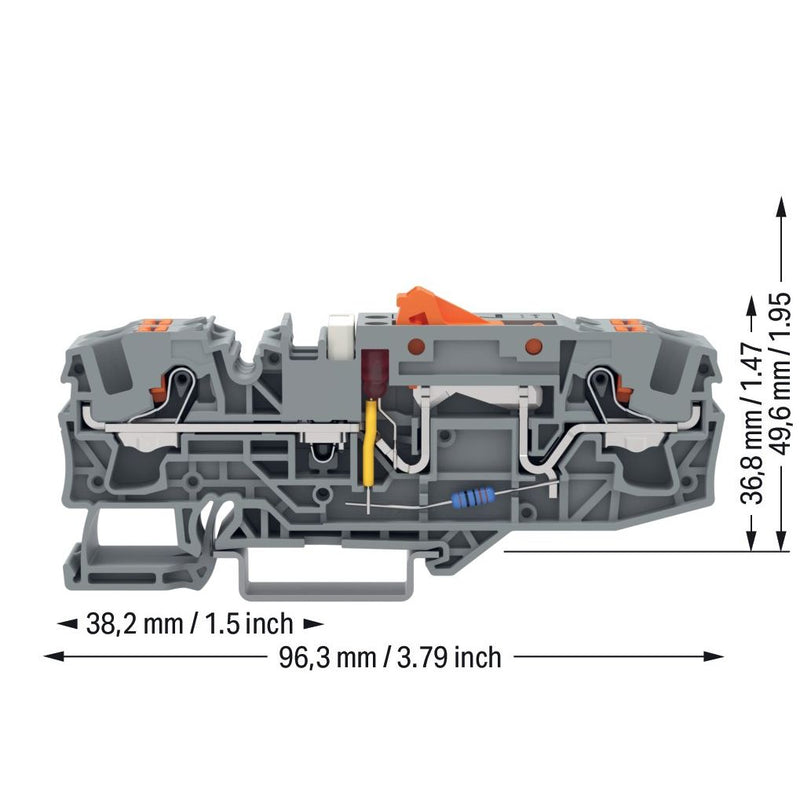

Breite	15 mm
Höhe	96,3 mm
Tiefe	36,8 mm
Abschlussplatte erforderlich	ja
Farbe	grau
Ausführung der Längstrennung	ohne
Ausführung der Quertrennung	ohne
Mit integrierter Prüfbuchse	nein

Lieferumfang:
25 x WAGO GmbH & Co. KG - Trenn- und Messtrenn-Reihenklemme Erdleiter-Trennklemme 2206-1671/1000-850 orange,grau
