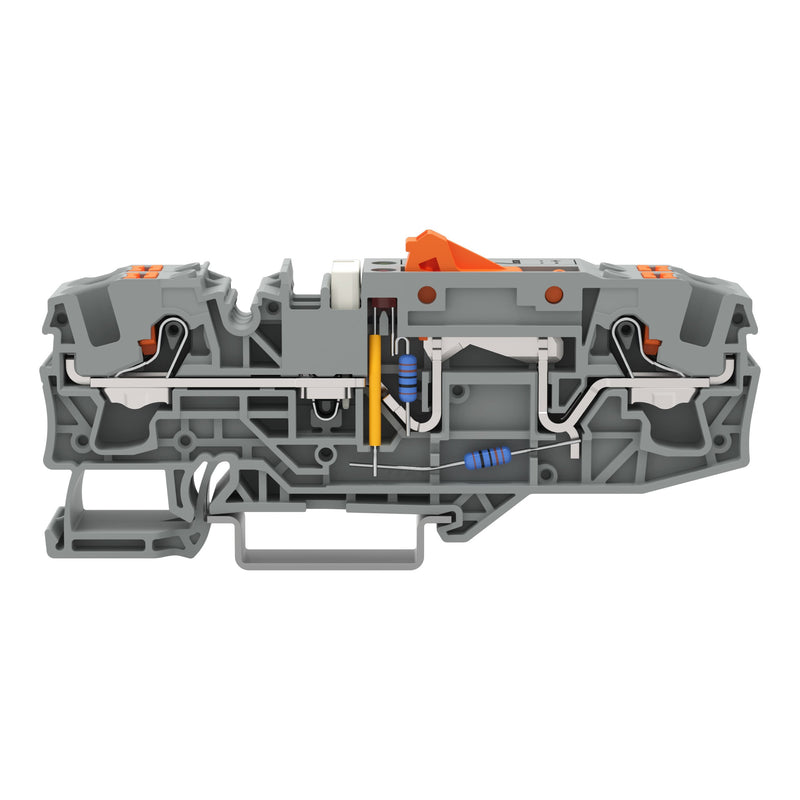

WAGO - Trenn- und Messtrenn-Reihenklemme Erdleiter-Trennklemme 2206-1671/1000-849 orange,grau − 25 Stück

Erdleiter-Trennklemme
mit Prüfmöglichkeit
mit Trennmesserhalter, orange
mit Drücker
48 V
6 mm²
Push-in CAGE CLAMP®
6,00 mm²
grau

Trennklemme Serie 2206 mit Push-in CAGE CLAMP®

Die Trennklemme (Artikelnummer 2206-1671/1000-849) ermöglicht einen einfachen und sicheren Anschluss. Bei dieser Trennklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 13 bis 15 mm  nötig. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Einsatz. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Trennklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 10 mm² geeignet.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..10 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5..6 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1..10 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..6 mm²
Bemessungsstrom In	30 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	4
Etagen intern gebrückt	nein
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	105 °C

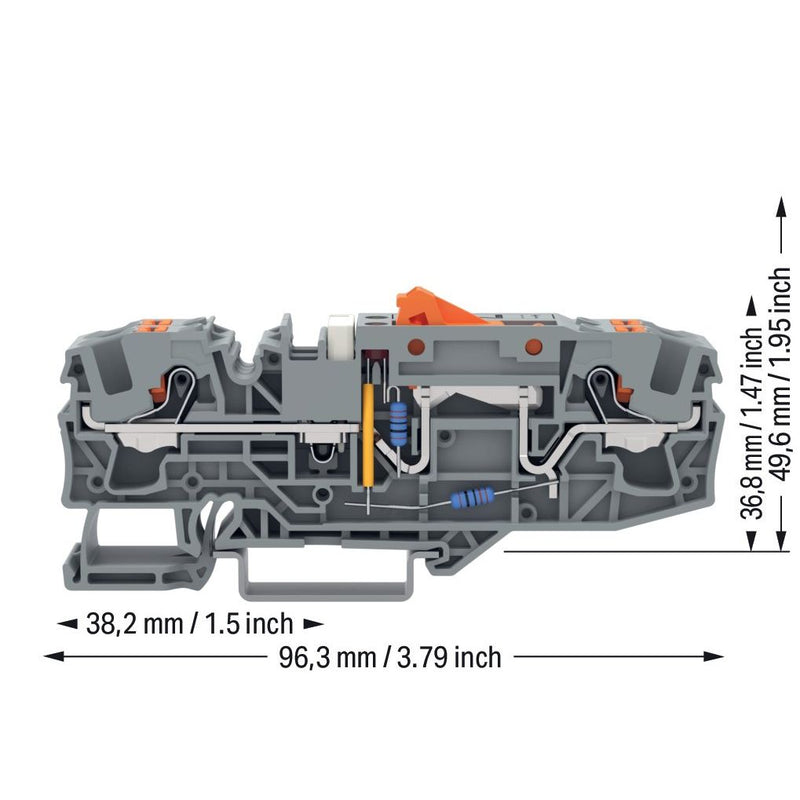

Breite	15 mm
Höhe	96,3 mm
Tiefe	36,8 mm
Abschlussplatte erforderlich	ja
Farbe	grau
Ausführung der Längstrennung	ohne
Ausführung der Quertrennung	ohne
Mit integrierter Prüfbuchse	nein

Lieferumfang:
25 x WAGO GmbH & Co. KG - Trenn- und Messtrenn-Reihenklemme Erdleiter-Trennklemme 2206-1671/1000-849 orange,grau
