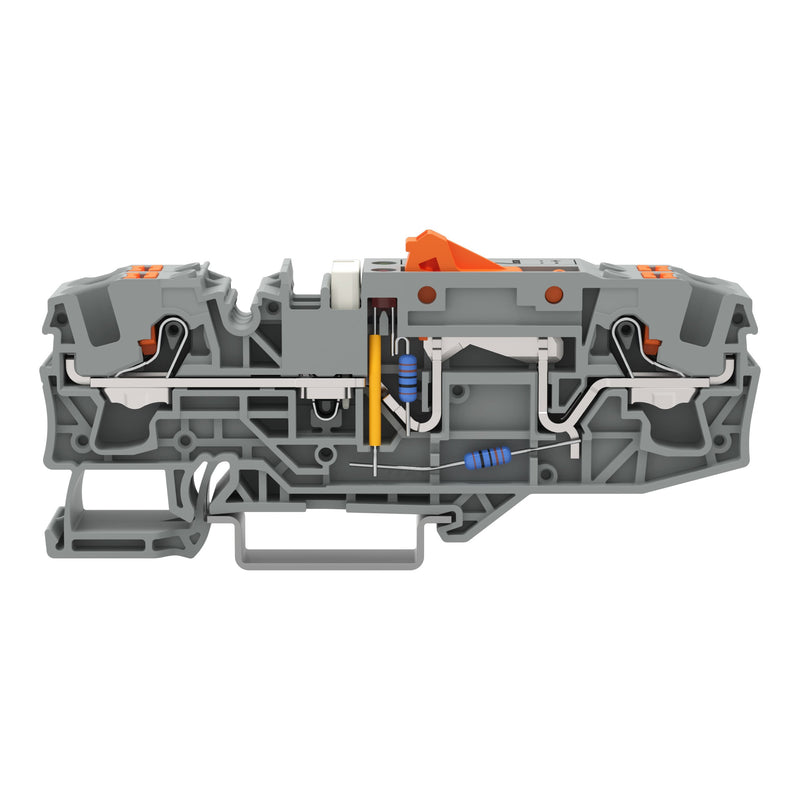

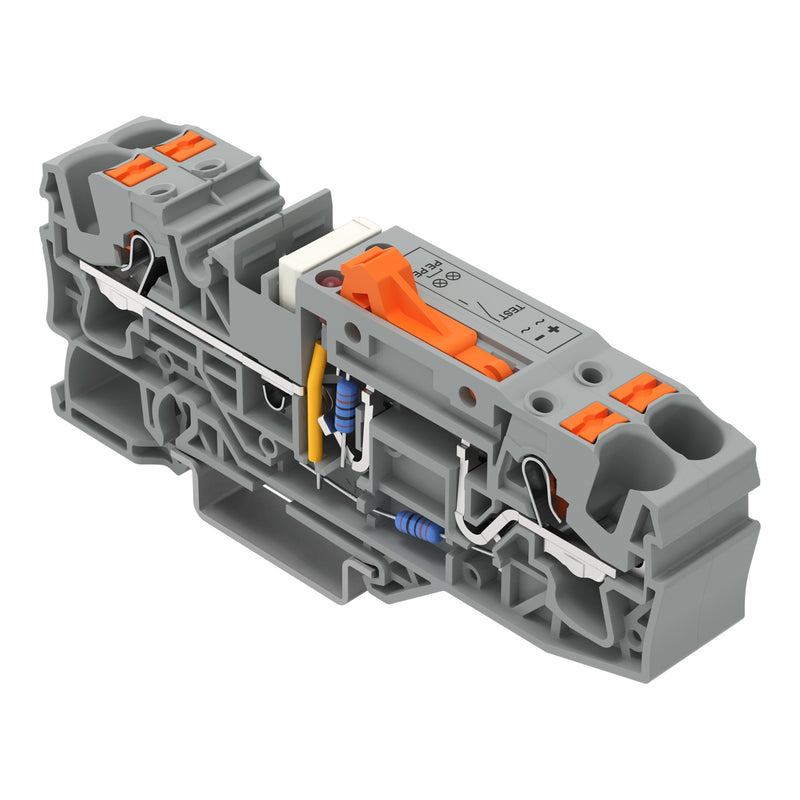

WAGO - Trenn- und Messtrenn-Reihenklemme Erdleiter-Trennklemme 2206-1671/1000-848 orange,grau − 25 Stück

Erdleiter-Trennklemme
mit Prüfmöglichkeit
mit Trennmesserhalter, orange
mit Drücker
24 V
6 mm²
Push-in CAGE CLAMP®
6,00 mm²
grau

Trennklemme Serie 2206, grau

Die Trennklemme hat die Artikelnummer 2206-1671/1000-848 und ermöglicht einen einfachen und sicheren Anschluss. Diese Trennklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 13 und 15 mm . Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Abhängigkeit von der Leiterart ist diese Trennklemme für Leiterquerschnitte von 0,5 mm² bis 10 mm² geeignet.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..10 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5..6 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1..10 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..6 mm²
Bemessungsstrom In	30 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	4
Etagen intern gebrückt	nein
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	105 °C

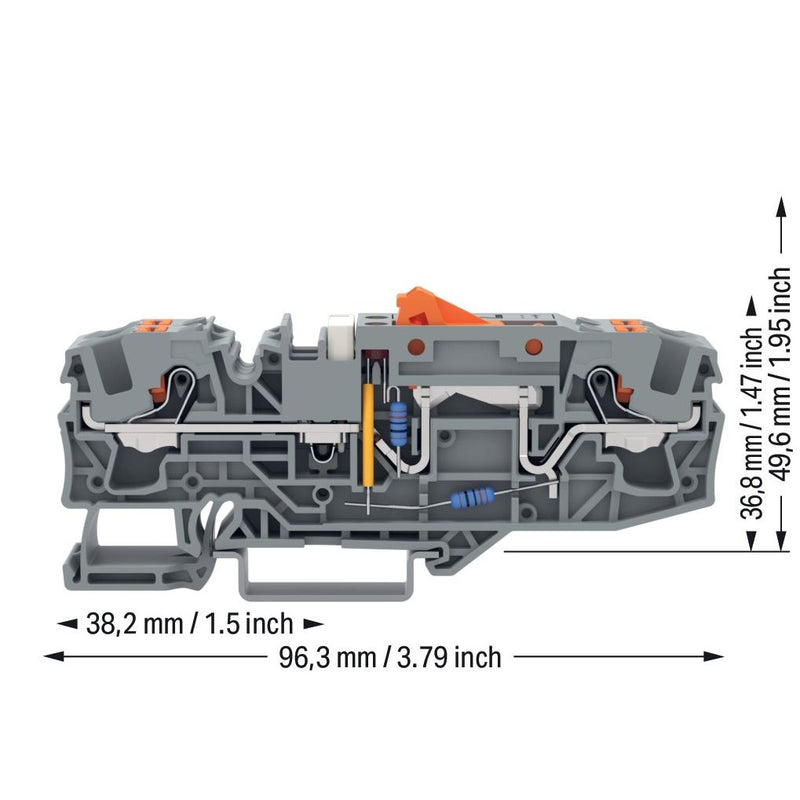

Breite	15 mm
Höhe	96,3 mm
Tiefe	36,8 mm
Abschlussplatte erforderlich	ja
Farbe	grau
Ausführung der Längstrennung	ohne
Ausführung der Quertrennung	ohne
Mit integrierter Prüfbuchse	nein

Lieferumfang:
25 x WAGO GmbH & Co. KG - Trenn- und Messtrenn-Reihenklemme Erdleiter-Trennklemme 2206-1671/1000-848 orange,grau
