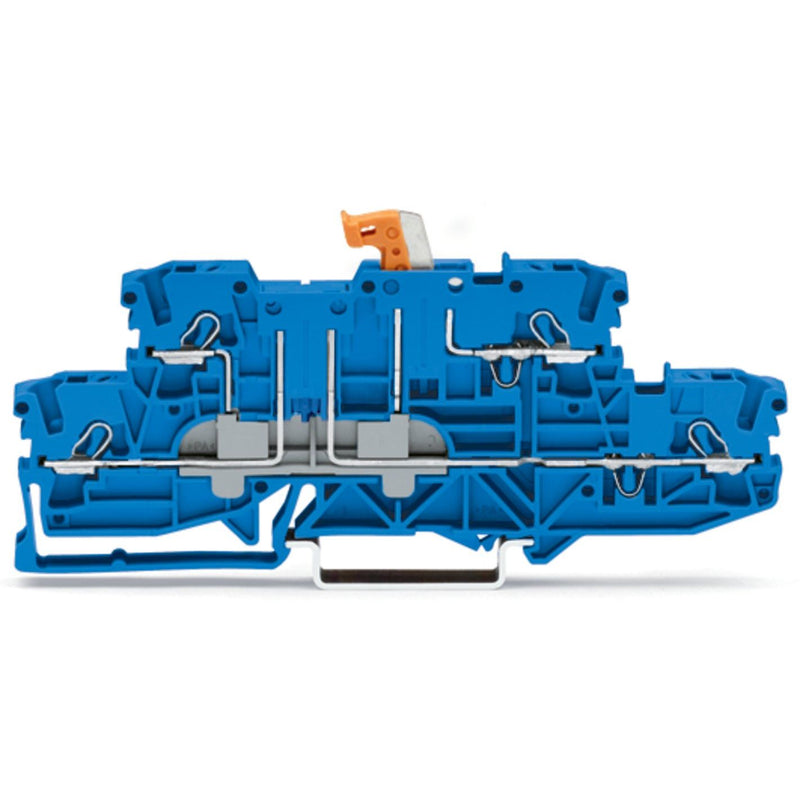

WAGO - Trenn- und Messtrenn-Reihenklemme Doppelstock-Trennklemme 2002-2974 − 50 Stück

Doppelstock-Trennklemme
mit schwenkbarem Trennmesser
konturengleich mit Doppelstock-Doppeltrennklemme
für Anwendungen Ex i geeignet
für Tragschiene 35 x 15 und 35 x 7,5
2,5 mm²
Push-in CAGE CLAMP®
2,50 mm²
blau

Doppelstockklemme Serie 2002, blau

Bei dieser Doppelstockklemme (Artikelnummer 2002-2974) ist eine reibungslose Elektroinstallation das Hauptaugenmerk. Für den Leiteranschluss werden bei dieser Doppelstockklemme Abisolierlängen von 10 bis 12 mm  benötigt. Die Doppelstockklemme erfüllt zudem auch die Funktion Trennklemme. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Tragen. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Abhängigkeit von der Leiterart ist die Doppelstockklemme ausgelegt für Leiterquerschnitte von 0,25 mm² bis 4 mm². Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Bemessungsstrom In	16 A
Bemessungsspannung	400 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	2
Anzahl der Klemmstellen je Etage	2
Etagen intern gebrückt	nein
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	105 °C

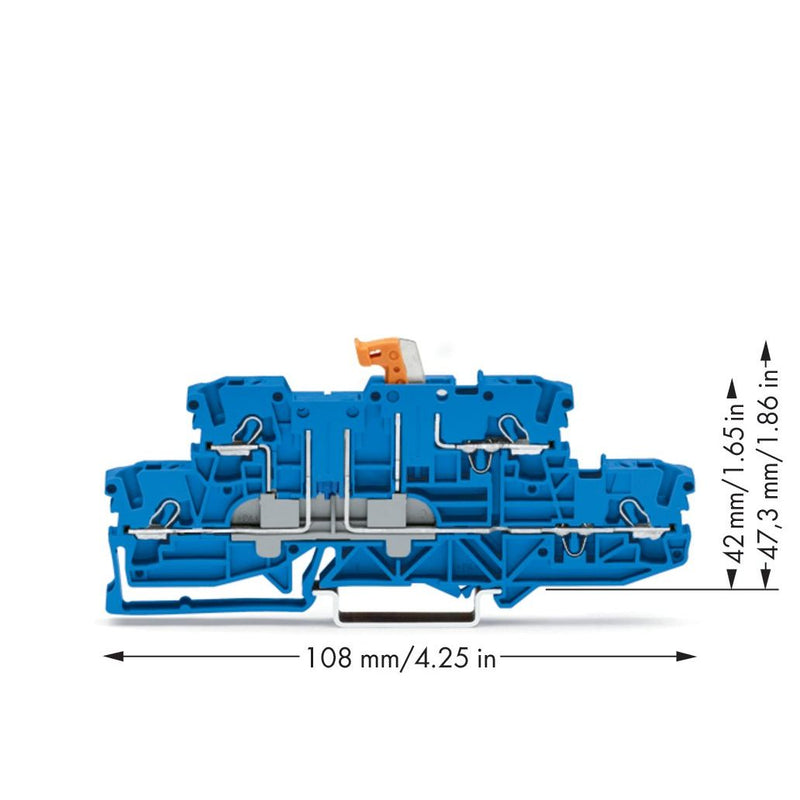

Breite	5,2 mm
Höhe	108 mm
Tiefe	42 mm
Abschlussplatte erforderlich	ja
Farbe	blau
Ausführung der Längstrennung	ohne
Ausführung der Quertrennung	ohne
Mit integrierter Prüfbuchse	nein

Lieferumfang:
50 x WAGO GmbH & Co. KG - Trenn- und Messtrenn-Reihenklemme Doppelstock-Trennklemme 2002-2974
