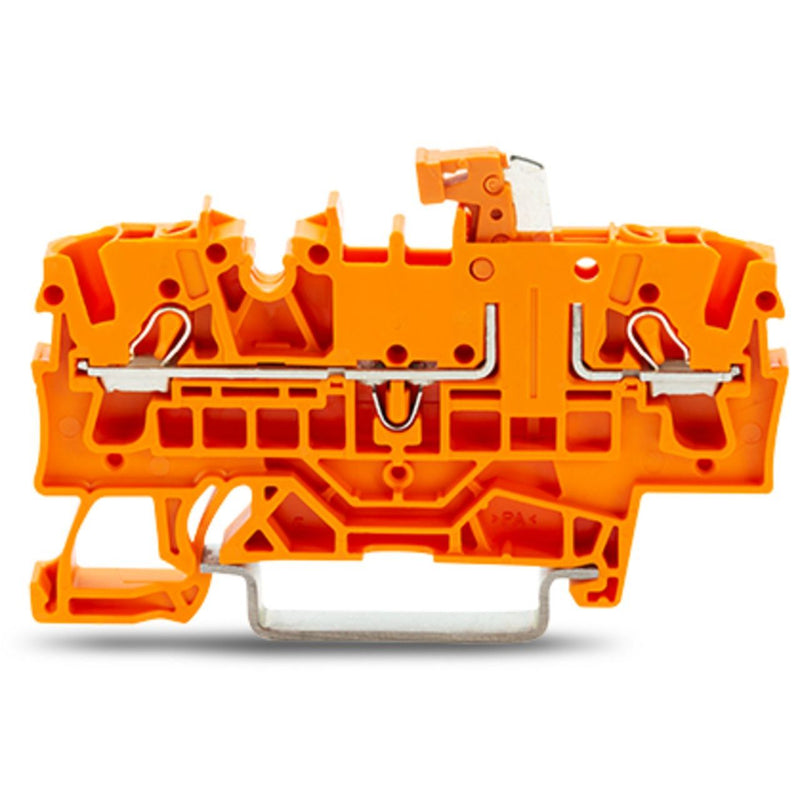

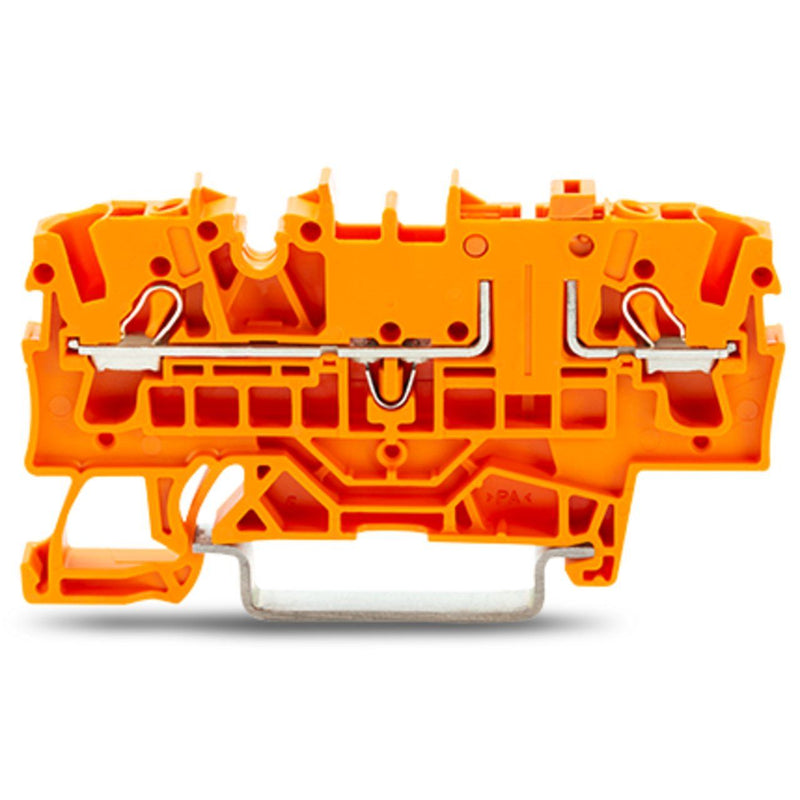

WAGO - Trenn- und Messtrenn-Reihenklemme 2L-Trenn- und Messklemme 2002-1672 − 50 Stück

2-Leiter-Trenn- und Messklemme
mit Prüfmöglichkeit
Trennmesserhalter orange
für Tragschiene 35 x 15 und 35 x 7,5
2,5 mm²
Push-in CAGE CLAMP®
2,50 mm²
orange

Trennklemme Serie 2002, orange

Bei dieser Trennklemme (Artikelnummer 2002-1672) steht eine schnelle und sichere Verbindung im Vordergrund. Für den Leiteranschluss werden bei dieser Trennklemme Abisolierlängen von 10 bis 12 mm  benötigt. Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart ist die Trennklemme für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Bemessungsstrom In	16 A
Bemessungsspannung	400 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Etagen intern gebrückt	nein
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	105 °C

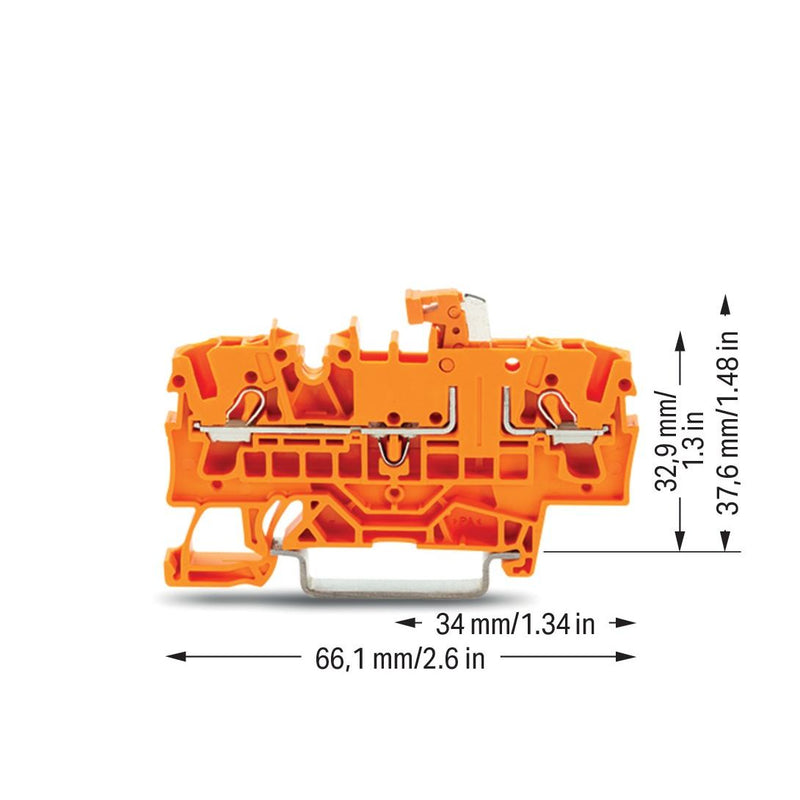

Breite	5,2 mm
Höhe	66,1 mm
Tiefe	32,89999999 mm
Abschlussplatte erforderlich	ja
Farbe	orange
Ausführung der Längstrennung	ohne
Ausführung der Quertrennung	ohne
Mit integrierter Prüfbuchse	nein

Lieferumfang:
50 x Trenn- und Messtrenn-Reihenklemme 2002-1672
