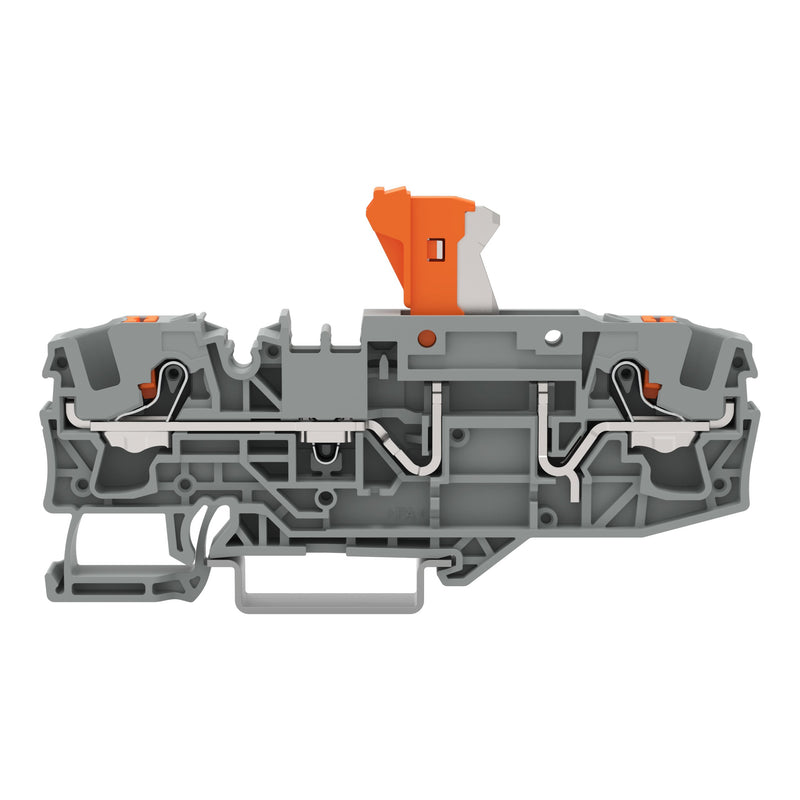

WAGO - Trenn- und Messtrenn-Reihenklemme 2-Leiter-Trennklemme 2206-1673 rot − 25 Stück

2-Leiter-Trennklemme
mit schwenkbarem Trennmesser
mit Prüfmöglichkeit
Trennmesserhalter orange
mit Drücker
für Tragschiene 35 x 15 und 35 x 7,5
6 mm²
Push-in CAGE CLAMP®
6,00 mm²
rot

Trennklemme Serie 2206, rot

Die Trennklemme mit der Artikelnummer 2206-1673 ermöglicht eine schnelle und zuverlässige Verbindung. Bei dieser Trennklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 13 bis 15 mm  nötig. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Abhängigkeit von der Leiterart ist die Trennklemme für Leiterquerschnitte von 0,5 mm² bis 10 mm² ausgelegt.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..10 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5..6 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1..10 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..6 mm²
Bemessungsstrom In	30 A
Bemessungsspannung	800 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Etagen intern gebrückt	nein
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	105 °C

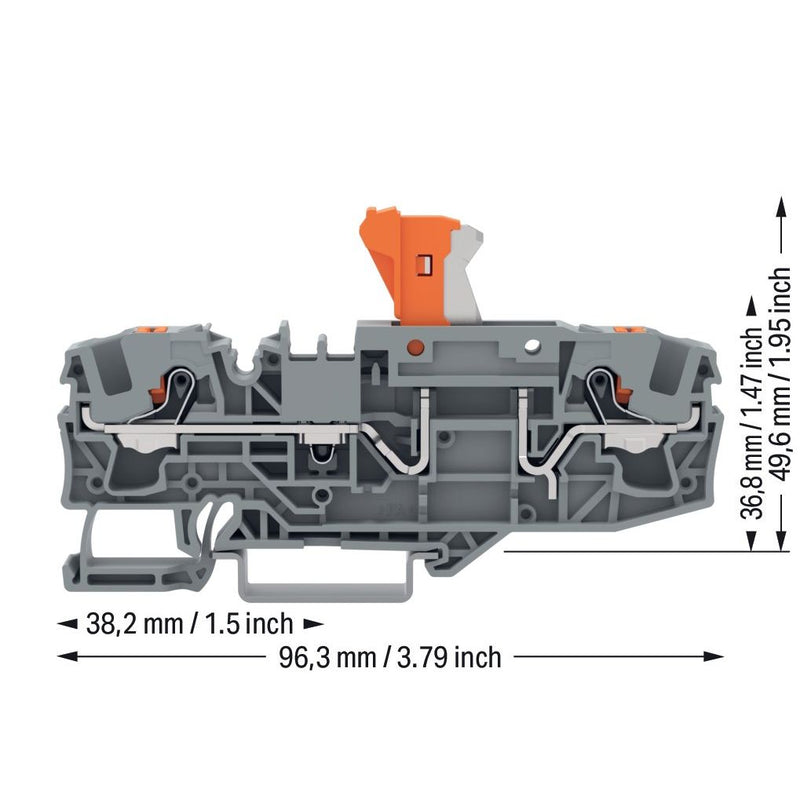

Breite	7,5 mm
Höhe	96,3 mm
Tiefe	36,8 mm
Abschlussplatte erforderlich	ja
Farbe	grau
Ausführung der Längstrennung	ohne
Ausführung der Quertrennung	ohne
Mit integrierter Prüfbuchse	nein

Lieferumfang:
25 x WAGO GmbH & Co. KG - Trenn- und Messtrenn-Reihenklemme 2-Leiter-Trennklemme 2206-1673 rot
