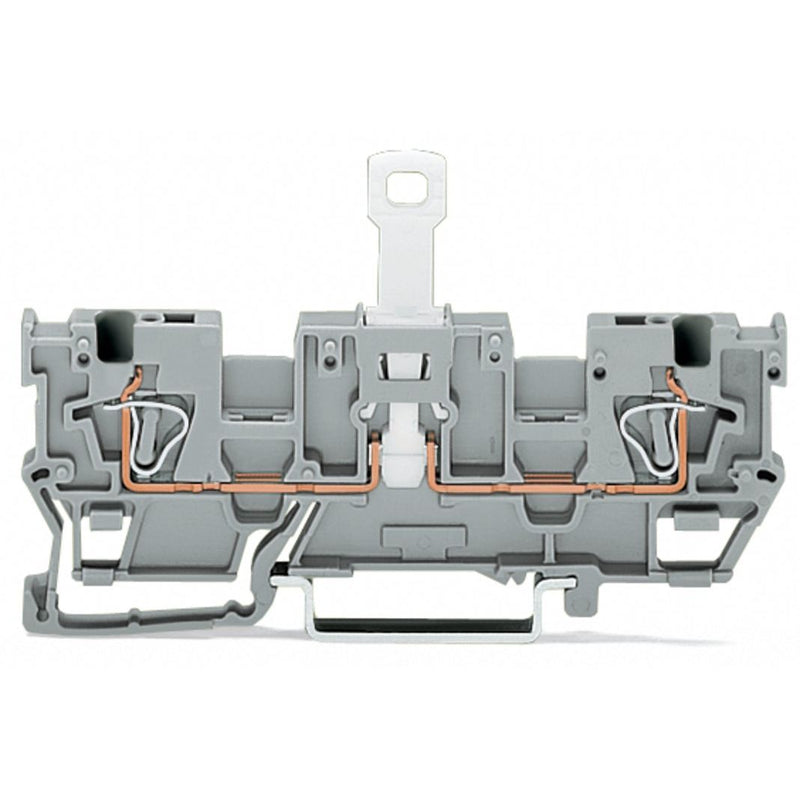

WAGO - Trenn- und Messtrenn-Reihenklemme 1Leiter/1LeiterTrennklem. 769-242 grau − 50 Stück

1-Leiter/1-Leiter-Trennbasisklemme
mit 2-fach-Querbrückung
für Tragschiene 35 x 15 und 35 x 7,5
4 mm²
CAGE CLAMP®
4,00 mm²
grau

Trennklemme Serie 769, grau

Die Trennklemme mit der Artikelnummer 769-242 ermöglicht einen einfachen und sicheren Anschluss. Diese Trennklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 8 und 9 mm . Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Trennklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet. Für diese steckbare Reihenklemme erfolgt die Betätigung per Betätigungswerkzeug.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..4 mm²
Bemessungsstrom In	32 A
Bemessungsspannung	400 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Etagen intern gebrückt	nein
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	105 °C

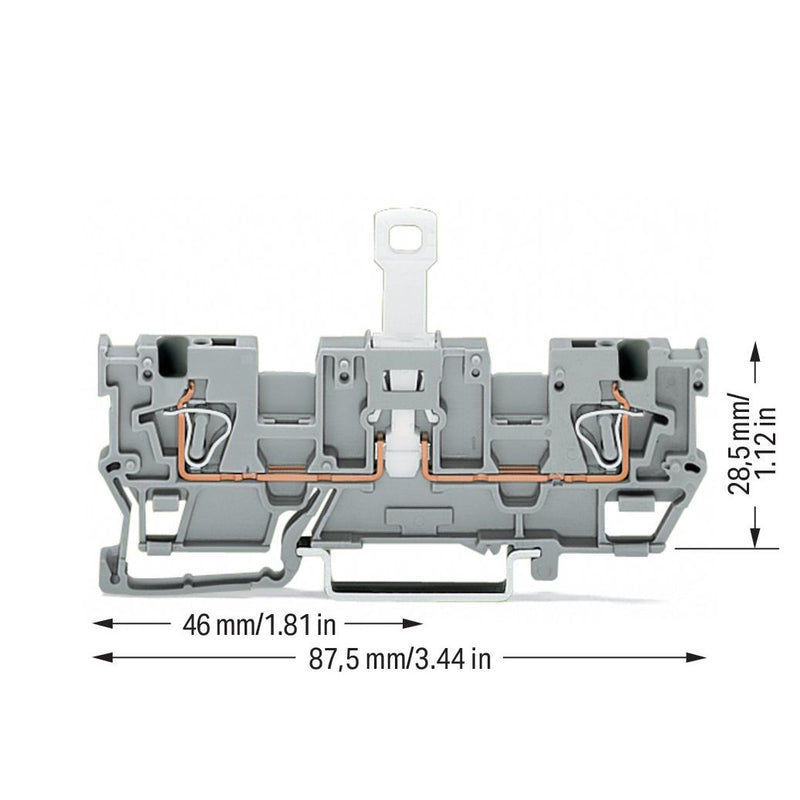

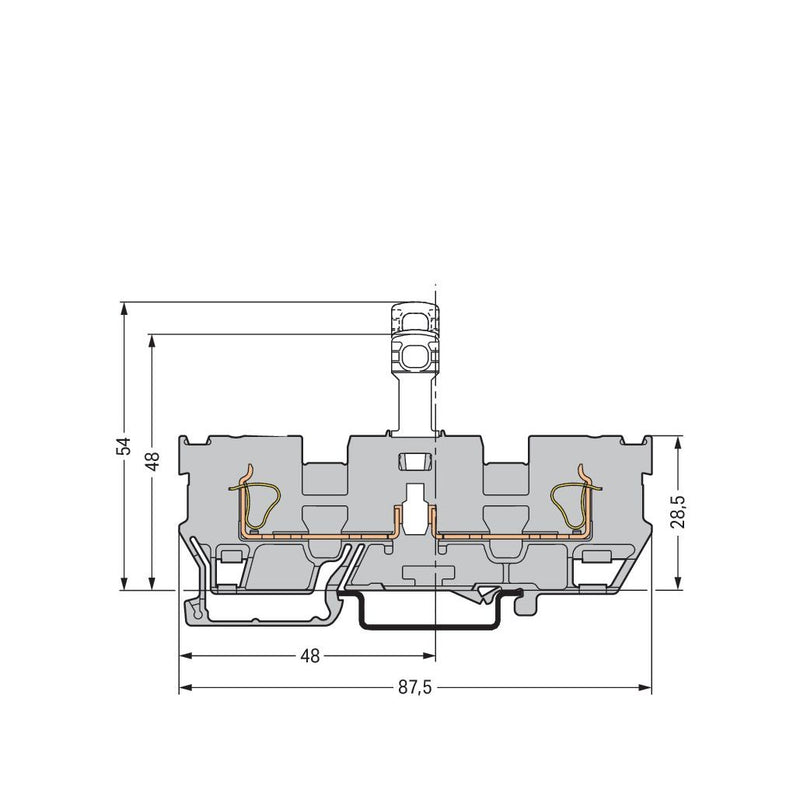

Breite	5 mm
Höhe	87,5 mm
Tiefe	28,5 mm
Abschlussplatte erforderlich	ja
Farbe	grau
Ausführung der Längstrennung	ohne
Ausführung der Quertrennung	ohne
Mit integrierter Prüfbuchse	nein

Lieferumfang:
50 x WAGO GmbH & Co. KG - Trenn- und Messtrenn-Reihenklemme 1Leiter/1LeiterTrennklem. 769-242 grau
