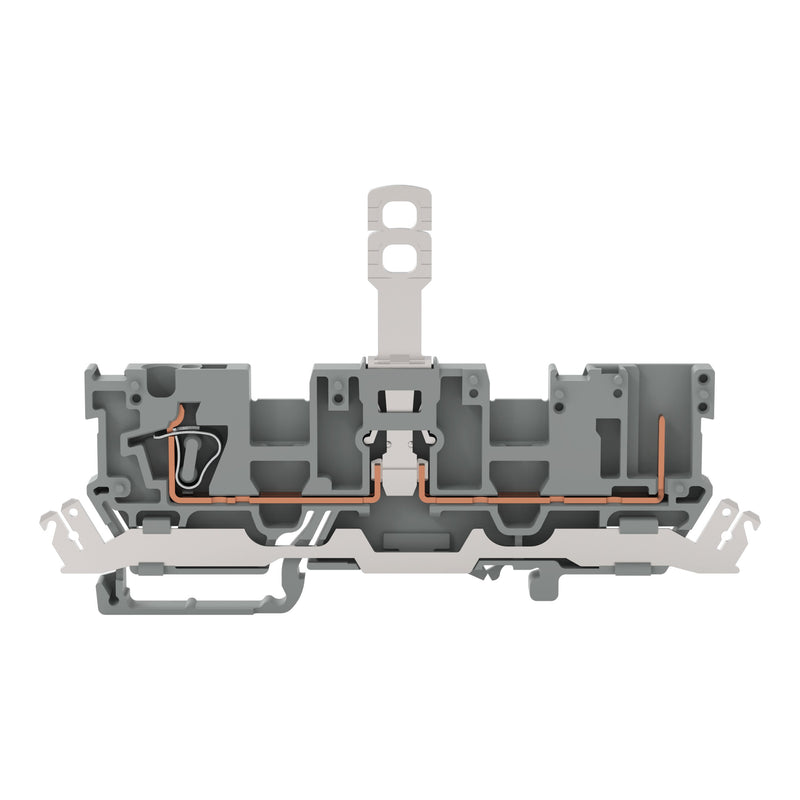

1-Leiter/1-Pin-Trennbasisklemme
mit Schirmleiterschiene
mit 2-fach-Querbrückung
für Tragschiene 35 x 15 und 35 x 7,5
4 mm²
CAGE CLAMP®
4,00 mm²
grau
Trennklemme Serie 769 mit Betätigungswerkzeug
Die Trennklemme mit der Artikelnummer 769-213 bietet eine fehlerfreie Elektroinstallation. Für den Leiteranschluss werden bei dieser Trennklemme Abisolierlängen von 8 bis 9 mm benötigt. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Die Trennklemme erfüllt zudem auch die Funktion Schirmanschluss. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Abhängigkeit von der Leiterart eignet sich diese Trennklemme für Leiterquerschnitte von 0,08 mm² bis 4 mm². Diese steckbare Reihenklemme wird durch ein Betätigungswerkzeug betätigt.
| Technische Details |
|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,08..4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25..2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,08..4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,08..4 mm² |
| Bemessungsstrom In |
16 A |
| Bemessungsspannung |
250 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Steckanschluss |
| Anzahl der Etagen |
1 |
| Anzahl der Klemmstellen je Etage |
2 |
| Etagen intern gebrückt |
nein |
| Montageart |
Hutschiene TH35 |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
105 °C |

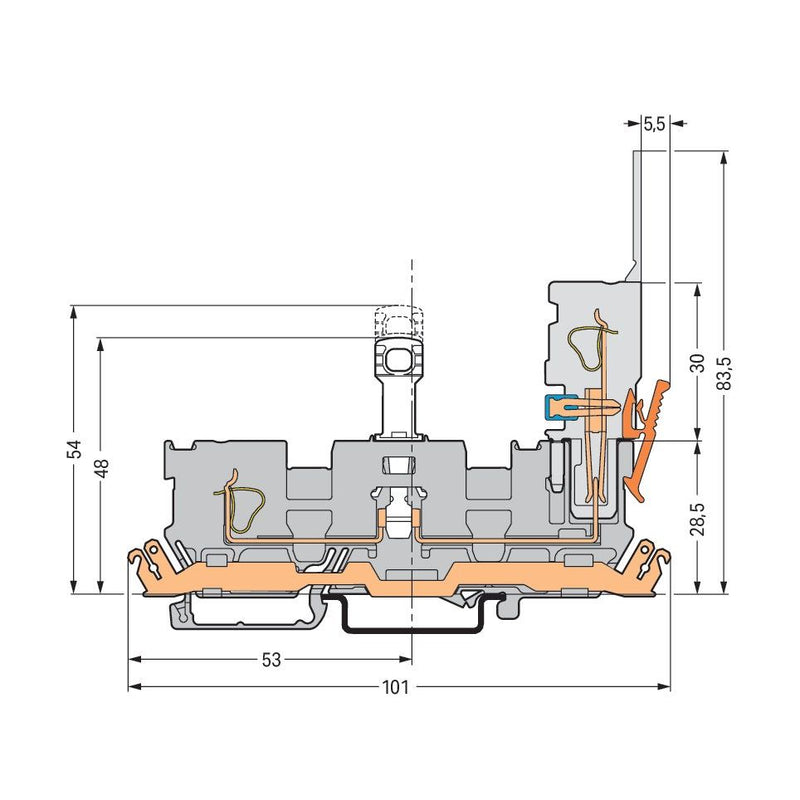

| Breite |
5 mm |
| Höhe |
101 mm |
| Tiefe |
28,5 mm |
| Abschlussplatte erforderlich |
ja |
| Farbe |
grau |
| Ausführung der Längstrennung |
ohne |
| Ausführung der Quertrennung |
ohne |
| Mit integrierter Prüfbuchse |
nein |
Lieferumfang:
50 x Stück Trenn- und Messtrenn-Reihenklemme 769-213
