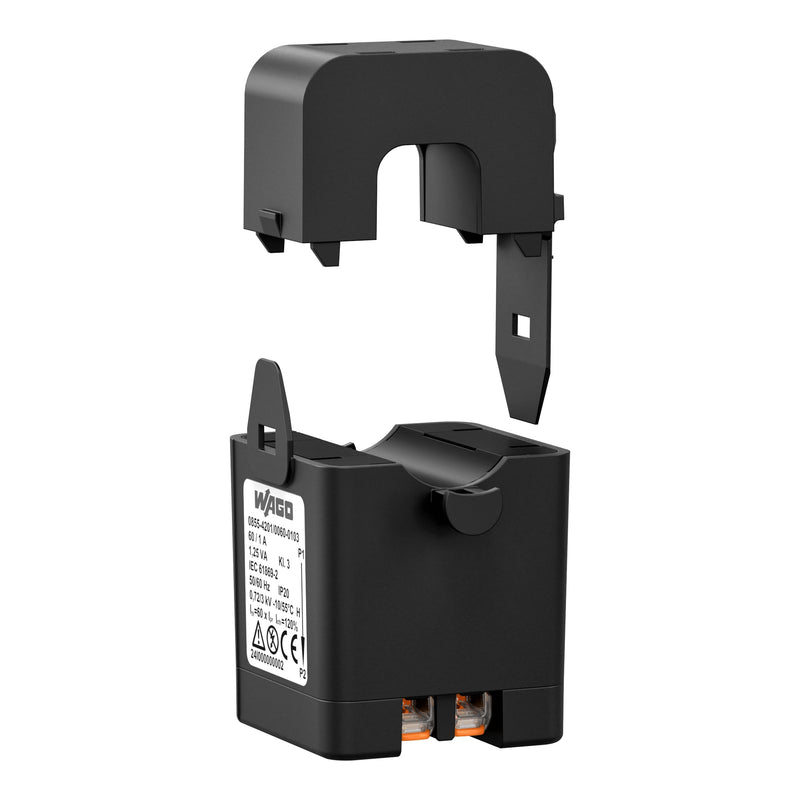

Kabelumbau-Stromwandler
Primärer Bemessungsstrom 200 A
Sekundärer Bemessungsstrom 1 A
Genauigkeitsklasse 1
Sekundäranschluss mit HebelKurzbeschreibung:
Die kompakten teilbaren Kabelumbau-Stromwandler sind speziell für das Nachrüsten in bestehenden Anlagen geeignet. Kabelumbau-Stromwandler finden insbesondere Anwendung in Fällen, bei denen der Strompfad nicht unterbrochen werden darf. Die Genauigkeit des Kabelumbau-Stromwandlers führt zu besonders genauen Strommessungen. Die Kabelumbau-Stromwandler sind mit der angegebenen Bemessungsleistung am Sekundäranschluss belastbar. Zwei mitgelieferte UV-beständige Kabelbinder gewährleisten eine sichere und einfache Montage. Der Sekundäranschluss erfolgt mit hebelbedienbaren CAGE CLAMP®-Anschlüssen auf der Unterseite. Für eine sichere Montage wird eine Kurzschlussbrücke mitgeliefert, die bei Nichtbenutzung in der Parkposition direkt am Stromwandler Platz findet.
Merkmale:
Übersetzungsverhältnisse von primärseitig 200 A und sekundärseitig 1 A.
Keine Unterbrechung der Messleitung.
Ideal für die Anwendung in sehr kleinen Räumen.
Besonders schnelle Montage.
Für Anwendung um isolierte Leiter bis Ø 18 mm.
Kompakt und scharnierbar.
Anschlussklemmen mit Hebel für alle Leiterarten bis max. 4 mm². Inkl. Kurzschlussbrücke.
| Technische Details |
|---|
| Primärer Bemessungsstrom In |
200 A |
| Sekundärer Bemessungsstrom |
1 A |
| Sekundäre Bemessungsscheinleistung |
1,4 VA |
| Genauigkeitsklasse |
1 |
| Überstrombegrenzungsfaktor |
FS 5 |
| Geeicht |
nein |
| Mit Berührungsschutz |
ja |
| Öffnungsbreite |
18 mm |
| Öffnungsdurchmesser |
18 mm |
| Schnappbefestigung |
ja |
| Mit Kupferschiene |
nein |
| Sekundärer Anschluss |
sonstige |
| Anzahl der Primäreingänge |
1 |
Lieferumfang:
1 x Stromwandler
2 x UV-beständige Kabelbinder
1 x Kurzschlussbrücke
