Strom- und Spannungsabgriff bis 95 mm²
Primärer Bemessungsstrom 250 A
Sekundärer Bemessungsstrom 1 A
Bemessungsleistung 0,2 VA
Genauigkeitsklasse 0,5
abgesichertKurzbeschreibung:
Der Strom- und Spannungsabgriff für die 95mm²-Hochstrom-Durchgangsklemme bildet die optimale Grundlage für ein erfolgreiches Energiemanagement.
Überall dort, wo elektrische Leistung gemessen werden soll, sind Strom und Spannung erforderlich. Der sogenannte Strom- und Spannungsabgriff ist eine Kombination aus Stromwandler und Spannungsabgriff und kann einfach und schnell in den Brückerschacht der 95mm²-Hochstrom-Durchgangsklemme montiert werden.
Eine integrierte Sicherung bietet für nachgeschaltete Energiemessgeräte einen sicheren Schutz. Ein integrierter Stromwandler mit einem Wandlungsverhältnis 250 A / 1 A ermöglicht eine präzise Strommessung gemäß EN 61869-2 in der Genauigkeitsklasse 0.5.
Der Anschluss des Stromausgangs ist mit S1 (schwarz) und S2 (rot) gekennzeichnet. Eine Drückerbetätigung dient zum Anschließen und Lösen von feindrähtigen Leitern. Durch die 5-polige Auslegung (2 x S1 und 3 x S2) ergeben sich Vorteile wie:
- Kurzschließen des Stromwandlers (S1 und S2) über einen Brücker (2000-402)
- Direkte Sternpunktbrückung am Stromwandler
Der Anschluss der Spannung erfolgt über eine redundant ausgeführte Anschlussklemme.
Der Strom- und Spannungsabgriff bietet zusätzlich eine Beschriftungsmöglichkeit. Es kann zwischen einem durchgängigen Beschriftungsstreifen oder dem WMB-Multibeschriftungssystem auswählt werden.
Merkmale:
Abgriff der Energiedaten direkt an der Einspeisung.
Einfache Montage durch Einstecken in den Brückerschacht der 95mm²-Hochstrom-Durchgangsklemme.
Integrierter Stromwandler 250 A / 1 A.
Genauigkeitsklasse: 0,5.
Abgesicherter Spannungspfad.
| Technische Details |
|---|
| Ausführung |
sonstige |
| Primärer Bemessungsstrom In |
250 A |
| Sekundärer Bemessungsstrom |
1 A |
| Sekundäre Bemessungsscheinleistung |
0,2 VA |
| Genauigkeitsklasse |
0.5 |
| Geeicht |
nein |
| Mit Berührungsschutz |
ja |
| Öffnungsbreite |
16 mm |
| Öffnungsdurchmesser |
16 mm |
| Schnappbefestigung |
nein |
| Mit Kupferschiene |
ja |
| Sekundärer Anschluss |
Steckanschluss |
Lieferumfang:

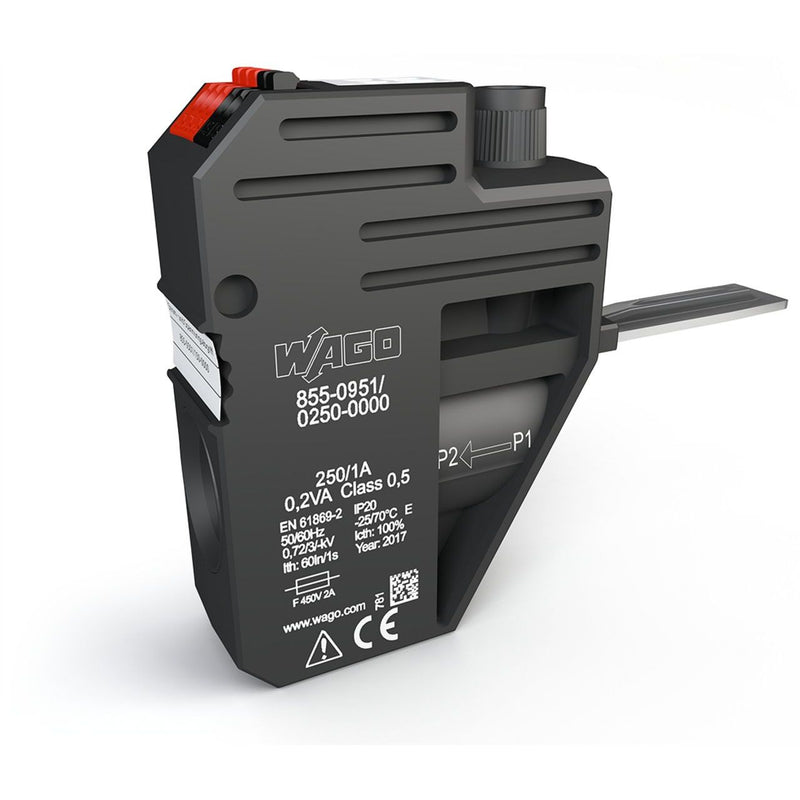

1 x WAGO GmbH & Co. KG - Stromwandler Aufsteck-Stromwandler 855-951/250-000 250A/1A
