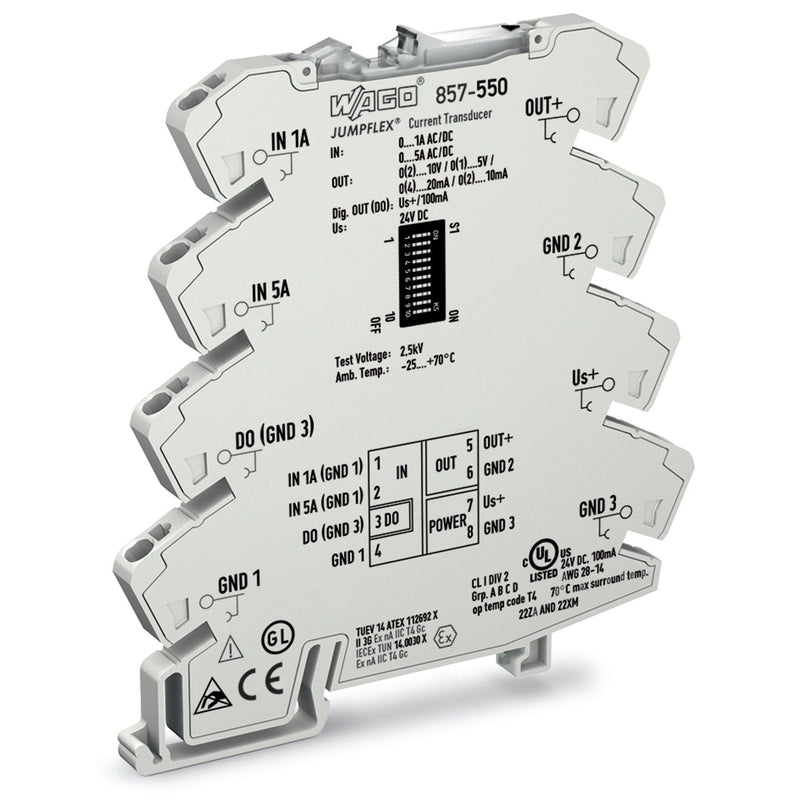

WAGO - Strommessumformer 857-550 5A AC/DC

Strommessumformer
Stromeingangssignal
Strom- und Spannungsausgangssignal
Digitalausgang
Konfiguration per Software
Versorgungsspannung DC 24 V

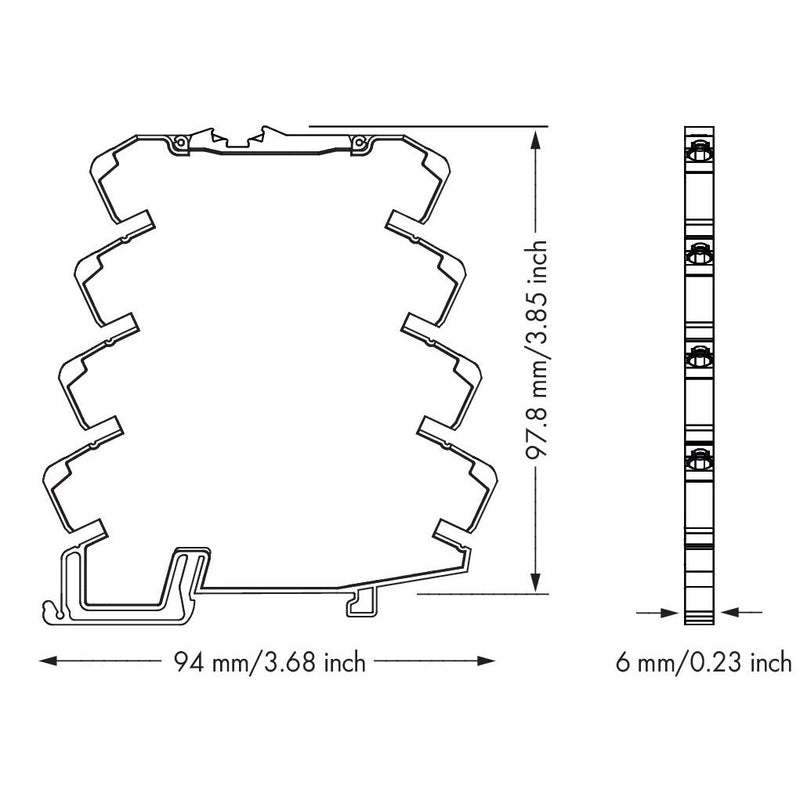

6 mm Baubreite
2,50 mm²Kurzbeschreibung:
Der Strommessumformer dient zur Erfassung von Wechsel- und Gleichströmen AC/DC 0 1 A sowie AC/DC 0 5 A und wandelt das Eingangssignal ausgangsseitig in ein analoges Normsignal.
Digitaler Schaltausgang (DO):
Der digitale Schaltausgang (DO) bietet die Möglichkeit, eine Meldung zu signalisieren. Für die Flanke können 2 Schaltverhalten ausgewählt werden:
GND-schaltend: Für alle Werte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, wird der Digitalausgang GND ausgewählt.
U_s-schaltend: Für alle Werte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, übernimmt der digitale Schaltausgang (DO) den Wert der Versorgungsspannung.

Die voreingestellten Schaltschwellen liegen bei 0 % und bei 100 % des Messbereichs des Eingangs. Über die PC-Konfigurationsschwelle können die Schaltschwellen angepasst werden. Die Hysterese der Schaltschwellen liegt bei 5 mA.

Merkmale:
PC-Konfigurationsschnittstelle.
Echteffektivwert-Messung (TRMS) oder arithmetischer Mittelwert.
Digitaler Schaltausgang (Schaltschwellen frei konfigurierbar).
Zuschaltbare Filterfunktion.
Kalibrierte Messbereichsumschaltung.
Galvanische 3-Wege-Trennung mit 2,5kV-Prüfspannung.
Schnellste Reaktionszeiten.
Signalisierung der Messbereichsüberschreitung.

Technische Details
Anfangswert Messbereich Strom	0 A
Endwert Messbereich Strom	5 A
Frequenz des Bemessungsstroms	400 Hz
Ausführung des Analogausgangs	sonstige
Montageart	Hutschiene TH35
Konfigurationsfunktion integriert	ja
Mit Schaltausgang	ja

Lieferumfang:
1 x WAGO GmbH & Co. KG - Strommessumformer Strommessumformer 857-550 5A AC/DC
