Strommessumformer
Eingang für Rogowski-Spulen
Strom- und Spannungsausgangssignal
Digitalausgang
Konfiguration per Software
Versorgungsspannung DC 24 V

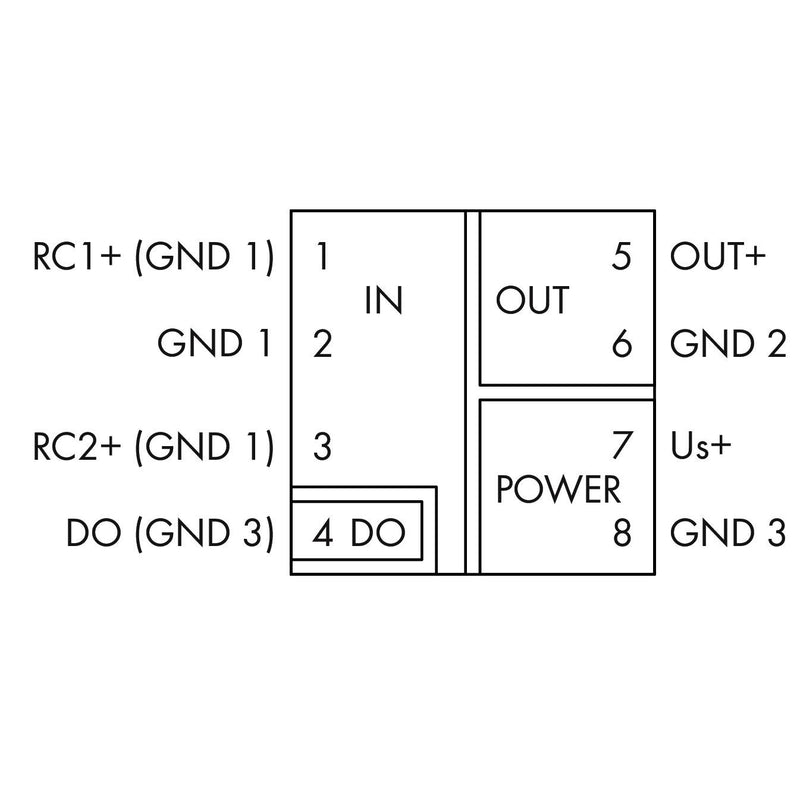

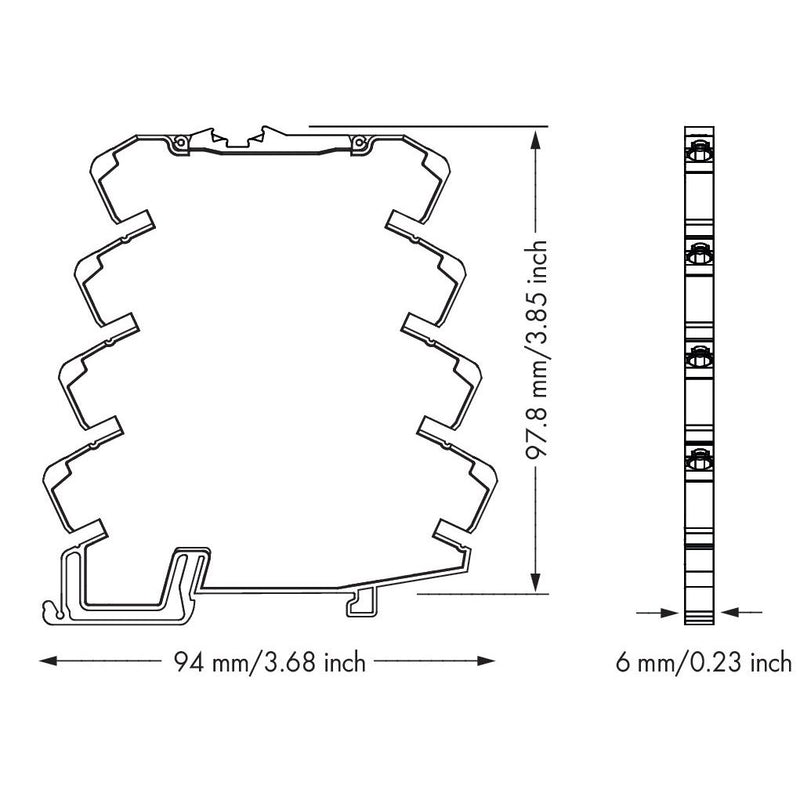

6 mm Baubreite
2,50 mm²Kurzbeschreibung:
Der Rogowski-Messumformer erfasst Effektivwerte von Wechselströmen über eine Rogowski-Spule und wandelt das Eingangssignal ausgangsseitig in ein analoges Normsignal.
Digitaler Schaltausgang (DO):
Der digitale Schaltausgang (DO) bietet die Möglichkeit, eine Meldung zu signalisieren. Für die Flanke können 2 Schaltverhalten ausgewählt werden:
GND-schaltend: Für alle Werte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, wird der Digitalausgang GND ausgewählt.
U
s-schaltend: Für alle Werte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, übernimmt der digitale Schaltausgang (DO) den Wert der Versorgungsspannung.
Die voreingestellten Schaltschwellen liegen bei 0 % und bei 100 % des Messbereichs des Eingangs. Über die PC-Konfigurationsschwelle können die Schaltschwellen angepasst werden. Die Hysterese der Schaltschwellen liegt bei 5 mA.
Merkmale:
PC-Konfigurationsschnittstelle.
Verwendung unterschiedlicher Rogowski-Spulen möglich.
Digitaler Schaltausgang (Schaltschwellen frei konfigurierbar).
Ausgangssignal konfigurierbar.
Konfiguration über DIP-Schalter.
Galvanische 3-Wege-Trennung mit 2,5kV-Prüfspannung.
Keine Unterbrechung der Stromschiene bei Montage nötig.
Signalisierung der Messbereichsüberschreitung.
| Technische Details |
|---|
| Frequenz des Bemessungsstroms |
50 Hz |
| Ausführung des Analogausgangs |
sonstige |
| Montageart |
Hutschiene TH35 |
| Konfigurationsfunktion integriert |
ja |
| Mit Schaltausgang |
ja |
Lieferumfang:

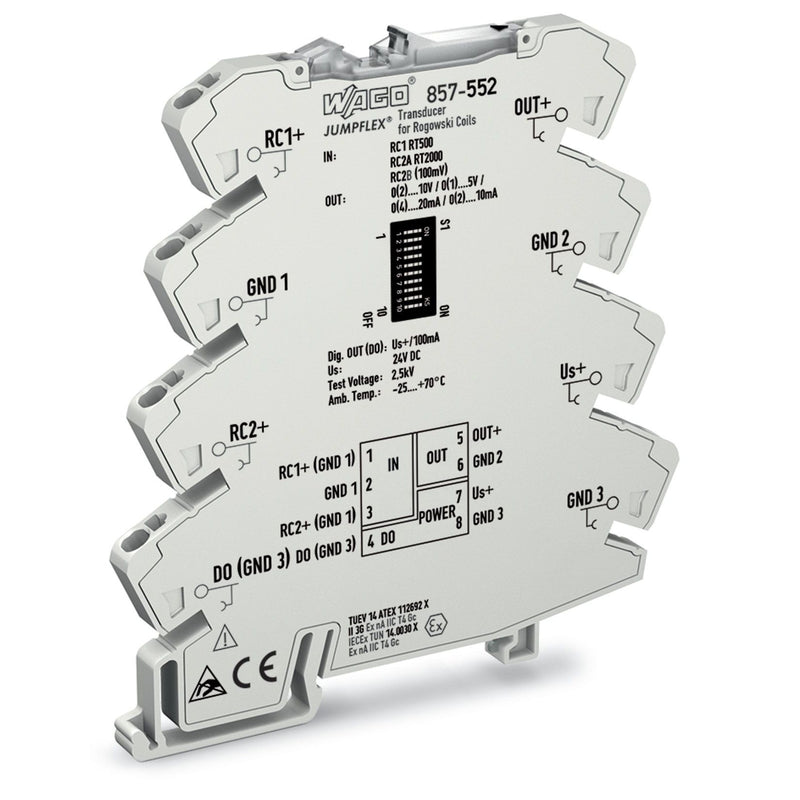

1 x WAGO GmbH & Co. KG - Strommessumformer Rogowski-Messumformer 857-552
