Runtime
IEC60870 Slave
Single License
Online activationFunktion:
Die Kommunikation gemäß dem IEC-60870-Protokoll kann mit dem Konfigurator komfortabel parametriert werden. Dazu wird die CODESYS V3 Entwicklungsumgebung einmalig um das WAGO Telecontrol Package erweitert.
Mit dem Konfigurator werden die IEC-60870-Objekte eingerichtet und der Datenaustauschnzur SPS-Applikation oder zu den I/O-Modulen konfiguriert. Import- und Exportfunktionen im CSV-Format ermöglichen die Weitergabe der konfigurierten Daten an andere Engineering-Tools.

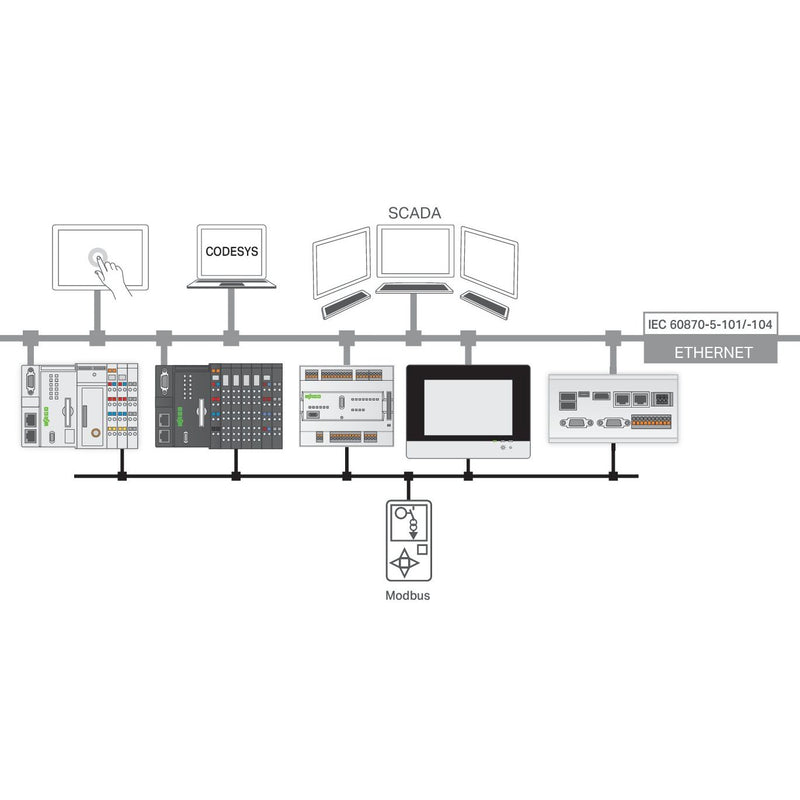

Mit dieser Lizenz werden die Protokolle IEC 60870-5-101 und -104 slaveseitig aktiviert. Damit ist die Erstellung von Gateways zur Konvertierung von einem Protokoll zum anderen möglich, z. B. um Schutzgeräte über Modbus auszulesen und die Daten über -104 an die Netzleittechnik weiterzugeben.
Die Uhrzeitsynchronisierung der Fernwirkunterstationen (Slave) kann direkt sowohl über das IEC-60870-Protokoll mit dem Objekt 103 als auch über (S)NTP erfolgen.
In Melderichtung können IEC-60870-5-101/-104-Informationsobjekte für Einzel-, Doppel- und Stufenmeldungen verwendet werden weiterhin auch Bitmuster,
Zählwerte und normalisierte, skalierte und Gleitkomma-Messwerte. Alle Informationsobjekte können ohne oder mit Zeitstempel übertragen werden. Gleiches gilt auch für die Informationsobjekte in Befehlsrichtung.
Ein IEC-60870-5-104-Slave kann gleichzeitig bis zu 4 Verbindungen zur Leittechnik (Master) halten.
Ihre Vorteile:
Verwendung der PFC200-Steuerung als Fernwirkunterstation (Slave) an einer IEC-60870-5-101/-104-Leittechnik (Master).
Erstellen einer Gateway-Applikation, um Daten von Modbus Schutzgeräten an eine IEC-60870-5-101/-104-Leittechnik zu übertragen..
Einsatz:
Die Lizenz wird in WAGO Upload erfasst und auf ein Gerät geladen. Weitere Installationsschritte sind nicht erforderlich.
Technische Daten:
Siehe Kapitel Funktionalität der WAGO Protokollbibliothek gemäß IEC 60870-5-101 und -104 im Produkthandbuch IEC-60870-Protokoll projektieren .
| Technische Details |
|---|
| Geeignet für Betriebssystem Windows 9x |
nein |
| Geeignet für Betriebssystem Windows NT |
nein |
| Geeignet für Betriebssystem Windows 2000 |
nein |
| Geeignet für Betriebssystem Windows XP |
nein |
| Geeignet für Betriebssystem Windows ME |
nein |
| Geeignet für Betriebssystem Windows CE |
nein |
| Geeignet für Betriebssystem LINUX |
nein |
| Geeignet für Betriebssystem Windows Vista |
nein |
| Geeignet für Betriebssystem Windows 2003 Server |
nein |
| Geeignet für Betriebssystem Windows 7 |
nein |
| Geeignet für Betriebssystem Windows 8 |
nein |
| Geeignet für Betriebssystem, sonstige |
nein |
| Bausteinbibliothek |
integriert |
| Diagnosefunktion integriert |
nein |
| Konfigurationsfunktion integriert |
nein |
| Projektierungsfunktion integriert |
nein |
| Mit Datenerfassungsfunktion |
nein |
| Kommunikationsfunktion integriert |
ja |
| Technologische Funktion integriert |
nein |
| Inbetriebnahmefunktion integriert |
nein |
| Simulationsfunktion integriert |
nein |
| Bewegungsfunktion integriert |
nein |
| Analysefunktion integriert |
ja |
| Positionierfunktion integriert |
nein |
| Wartungsfunktion integriert |
nein |
| Mehrsprachig |
nein |
| Geeignet für Zielsystem SPS |
ja |
| Geeignet für Zielsystem PC |
ja |
| Geeignet für Zielsystem HMI |
nein |
| Geeignet für sonstiges Zielsystem |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Steuerungs-Software (sonstige) Runtime 2759-290/211-1000
