Runtime
DNP3 Master
M
Single License
Online activationFunktion:
Der DNP3-Konfigurator ist Bestandteil der Software
e!COCKPIT. Mit dieser Lizenz wird das DNP3-Protokoll masterseitig aktiviert. Vollumfänglich unterstützt der Konfigurator die DNP3 spezifischen Funktionen aller WAGO Fernwirksteuerungen.
Mit dem Konfigurator werden die DNP3-Objekte eingerichtet und der Datenaustausch zur SPS-Applikation oder zu den I/O-Modulen konfiguriert. Alternativ zur manuellen Konfiguration von Verbindungen zu DNP3-Slaves können diese auch einfach mit Hilfe einer Beschreibungsdatei im Standard DNP3-XML-Device-Profile-Format importiert werden.
In der Leistungsklasse 300 kann der Master Verbindungen zu bis zu 4 DNP3-Slaves halten und dabei als TCP- oder serieller DNP3-Master arbeiten. Bis zu 10000 Events von verbundenen DNP3-Slaves können im internen RAM der Steuerung oder auf SD-Karte gespeichert werden.
Der WAGO DNP3-Master kann in Melderichtung Digital-, Analog- und Zählwerte von Slaves empfangen. In Befehlsrichtung können Digital- und Analogwerte gesendet werden. Analogwerte können im 16-Bit-, 32-Bit- oder FLOAT-Format verarbeitet werden. Zählwerte können im 16- oder 32-Bit-Format verarbeitet werden.
Ihre Vorteile:

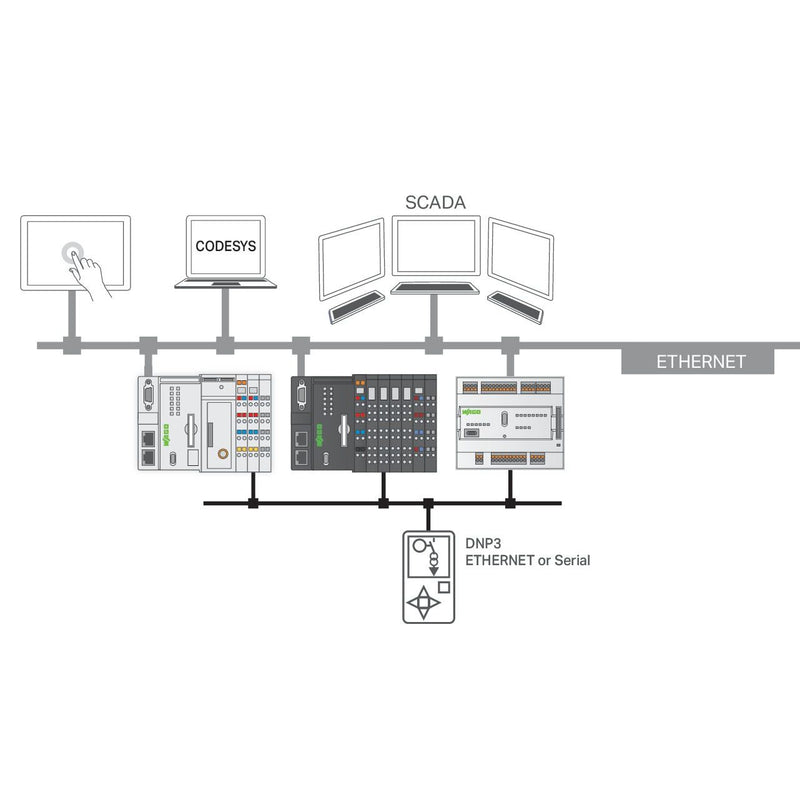

Verwendung der PFC200-Steuerung als DNP3-Master zum Lesen und Verarbeiten der Daten von DNP3-Slaves (Feldgeräten) über TCP, UDP oder seriell..
Erstellen einer Gateway Applikation, um Daten von DNP3-Slaves (Feldgeräten) über andere Protokolle weiterzugeben (z. B. IEC 60870, Modbus® oder weitere). .
Einsatz:
Die Lizenz wird in
e!COCKPIT erfasst, einem Gerät zugeordnet und gemeinsam mit dem Projekt in den Controller geladen. Weitere Installationsschritte sind nicht erforderlich.
Technische Daten:
Siehe Dokument "
e!RUNTIME DNP3 Master Device Profile"
auf www.wago.com.
| Technische Details |
|---|
| Geeignet für Betriebssystem Windows 9x |
nein |
| Geeignet für Betriebssystem Windows NT |
nein |
| Geeignet für Betriebssystem Windows 2000 |
nein |
| Geeignet für Betriebssystem Windows XP |
nein |
| Geeignet für Betriebssystem Windows ME |
nein |
| Geeignet für Betriebssystem Windows CE |
nein |
| Geeignet für Betriebssystem LINUX |
nein |
| Geeignet für Betriebssystem Windows Vista |
nein |
| Geeignet für Betriebssystem Windows 2003 Server |
nein |
| Geeignet für Betriebssystem Windows 7 |
nein |
| Geeignet für Betriebssystem Windows 8 |
nein |
| Geeignet für Betriebssystem, sonstige |
nein |
| Bausteinbibliothek |
integriert |
| Diagnosefunktion integriert |
nein |
| Konfigurationsfunktion integriert |
nein |
| Projektierungsfunktion integriert |
nein |
| Mit Datenerfassungsfunktion |
nein |
| Kommunikationsfunktion integriert |
ja |
| Technologische Funktion integriert |
nein |
| Inbetriebnahmefunktion integriert |
nein |
| Simulationsfunktion integriert |
nein |
| Bewegungsfunktion integriert |
nein |
| Analysefunktion integriert |
ja |
| Positionierfunktion integriert |
nein |
| Wartungsfunktion integriert |
nein |
| Mehrsprachig |
nein |
| Geeignet für Zielsystem SPS |
ja |
| Geeignet für Zielsystem PC |
ja |
| Geeignet für Zielsystem HMI |
nein |
| Geeignet für sonstiges Zielsystem |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Steuerungs-Software (sonstige) Runtime 2759-2293/211-1000 DNP3 Master,M
