Runtime
DNP3 Slave
Single License
Online activationFunktion:
Die Kommunikation gemäß dem DNP3-Protokoll kann mit dem Konfigurator komfortabel parametriert werden. Dazu wird die CODESYS V3 Entwicklungsumgebung einmalig um das WAGO Telecontrol Package erweitert. Mit dieser Lizenz wird das DNP3-Protokoll slaveseitig aktiviert. Vollumfänglich unterstützt der Konfigurator die DNP3-spezifischen Funktionen aller WAGO Fernwirksteuerungen.
Mit dem Konfigurator werden die DNP3-Objekte eingerichtet und der Datenaustausch zur SPS-Applikation oder zu den I/O-Modulen konfiguriert. Die Einstellungen können im DNP3-XML-Device-Profile-Format im- und exportiert werden.
WAGO Fernwirksteuerungen können als TCP-, UDP- und serieller DNP3-Slave arbeiten.
Die Uhrzeitsynchronisierung der Fernwirkunterstation (Slave) kann zyklisch durch den Master gemäß DNP3-Device-Profile 1.7.2 erfolgen.
Der WAGO DNP3-Slave kann in Melderichtung Digital-, Analog- und Zählwerte an den Master versenden. In Befehlsrichtung können Digital- und Analogwerte empfangen werden. Analogwerte können im 16-Bit-, 32-Bit- oder FLOAT-Format verarbeitet werden. Zählwerte können im 16- oder 32-Bit-Format verarbeitet werden.
Ihre Vorteile:

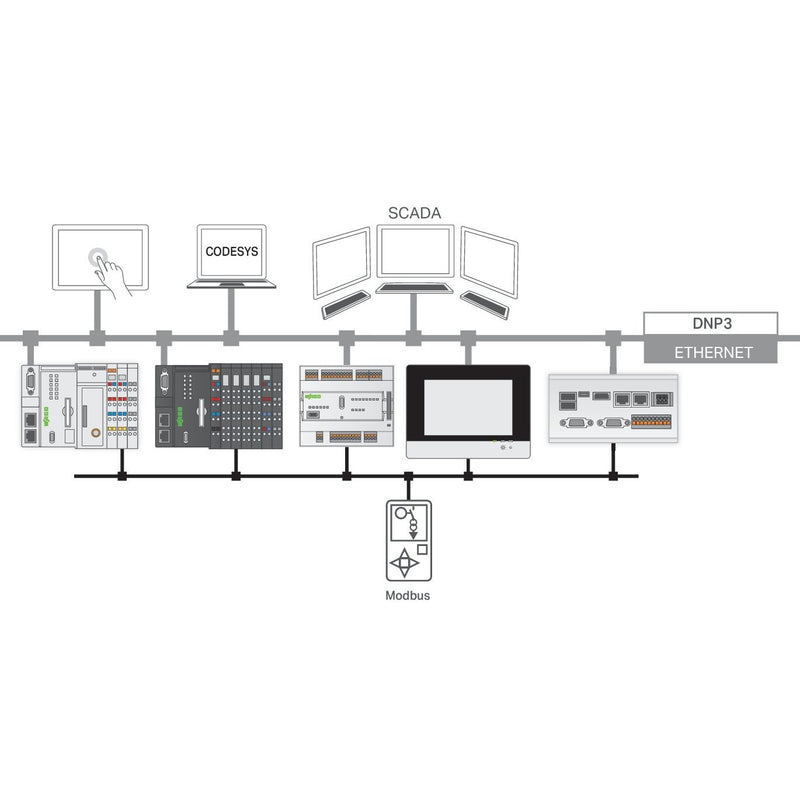

Verwendung der PFC200-Steuerung als Fernwirkunterstation (Slave) an einer DNP3-Leittechnik (Master) über TCP, UDP oder seriell.
Erstellen einer Gateway-Applikation um Daten z. B. von Modbus®-Feldgeräten an eine DNP3-Leittechnik zu übertragen..
Einsatz:
Die Lizenz wird in WAGO Upload erfasst und auf ein Gerät geladen. Weitere Installationsschritte sind nicht erforderlich.
Technische Daten:
Siehe Dokument Runtime
DNP3 Slave Device Profile auf www.wago.com.
| Technische Details |
|---|
| Geeignet für Betriebssystem Windows 9x |
nein |
| Geeignet für Betriebssystem Windows NT |
nein |
| Geeignet für Betriebssystem Windows 2000 |
nein |
| Geeignet für Betriebssystem Windows XP |
nein |
| Geeignet für Betriebssystem Windows ME |
nein |
| Geeignet für Betriebssystem Windows CE |
nein |
| Geeignet für Betriebssystem LINUX |
nein |
| Geeignet für Betriebssystem Windows Vista |
nein |
| Geeignet für Betriebssystem Windows 2003 Server |
nein |
| Geeignet für Betriebssystem Windows 7 |
nein |
| Geeignet für Betriebssystem Windows 8 |
nein |
| Geeignet für Betriebssystem, sonstige |
nein |
| Bausteinbibliothek |
integriert |
| Diagnosefunktion integriert |
nein |
| Konfigurationsfunktion integriert |
nein |
| Projektierungsfunktion integriert |
nein |
| Mit Datenerfassungsfunktion |
nein |
| Kommunikationsfunktion integriert |
ja |
| Technologische Funktion integriert |
nein |
| Inbetriebnahmefunktion integriert |
nein |
| Simulationsfunktion integriert |
nein |
| Bewegungsfunktion integriert |
nein |
| Analysefunktion integriert |
ja |
| Positionierfunktion integriert |
nein |
| Wartungsfunktion integriert |
nein |
| Mehrsprachig |
nein |
| Geeignet für Zielsystem SPS |
ja |
| Geeignet für Zielsystem PC |
ja |
| Geeignet für Zielsystem HMI |
nein |
| Geeignet für sonstiges Zielsystem |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Steuerungs-Software (sonstige) Runtime 2759-2290/211-1000 Einzellizenz
