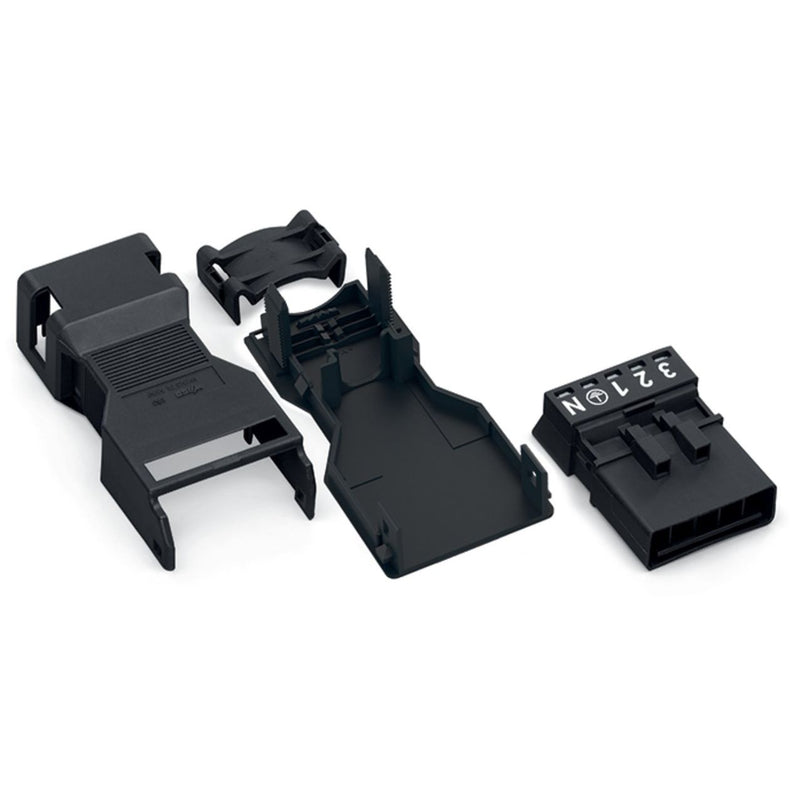

Stecker
mit Zugentlastungsgehäuse
5-polig
1,50 mm²
schwarz
Stiftleiste WINSTA® MINI 5-polig
Effizient Anschlussverbindungen stecken, statt aufwendig zu schrauben: mit der Stiftleiste
WINSTA® MINI Kodierung A. Unsere Installationssteckverbinder mit Federanschlusstechnik funktionieren gänzlich ohne Verschraubung. Sie lassen sich beliebig in einer Vielzahl von Verwendungsmöglichkeiten fehlerfrei montieren. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Der Installationssteckverbinder ist entsprechend der Schutzart IP40 geschützt. Man kann mit dem Finger oder einem Werkzeug nicht an spannungsführende Elemente gelangen. Dank der farblichen und mechanischen Kodierung A der
WINSTA® MINI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Dank den besonders niedrigen Abmessungen eignet sich unser Steckverbindersystem
WINSTA® MINI mit Push-in CAGE CLAMP®-Federanschlusstechnik explizit für beengte Platzverhältnisse, also für den Anschluss mit geringem Platzumfang. Für die Abmantellänge kann ein Bereich bis 45 mm genutzt werden.
Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Wählen Sie Haltbarkeit und Qualität mit Schutzart IP40 von WAGO werden Installationen mehrerer elektrischer Komponenten sichtbar vereinfacht.
effektiver Fehlsteckschutz.
durchgängiger IP40-Schutz.
für jede Netzanwendung.
kundenspezifische Lösungen.
strukturierte und schnelle Elektroinstallation.
| Technische Details |
|---|
| Ausführung |
Stecker |
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
13 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Anschlussart |
Federzuganschluss |
| Kabeldurchmesser |
6,5..10,5 mm |
| Anschlussquerschnitt (feindrähtig) |
0,25..1,5 mm² |
| Anschlussquerschnitt (eindrähtig) |
0,25..1,5 mm² |
| Anzahl der Anschlüsse je Pol |
1 |
| Pol-Kennzeichnung |
3, N, PE, 2, 1 |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
schwarz |
| Art der Verriegelung |
separat |
| Mit Zugentlastung |
ja |
| Max. Dauertemperaturbeständigkeit Kontaktteil |
85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung |
105 °C |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Halogenfrei |
ja |
| Brandlast |
0,08528 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |

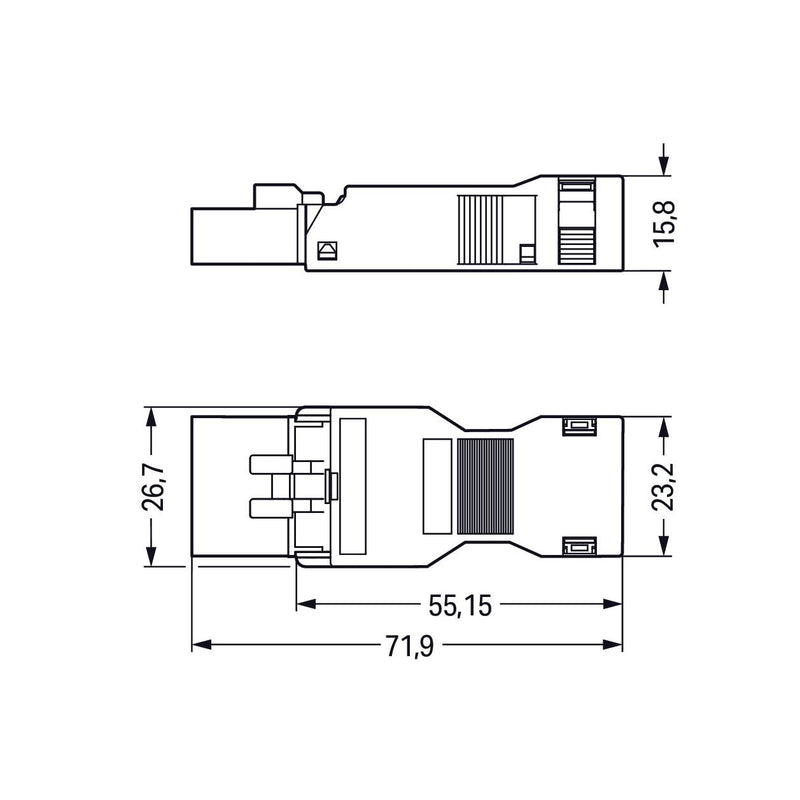

| Länge |
71,9 mm |
| Höhe |
15,8 mm |
| Breite |
26,7 mm |
Lieferumfang:
50 x WAGO GmbH & Co. KG - Steckverbinder für steckbare Gebäudeinstallation Stecker 890-115 5-polig,1,5qmm sw
