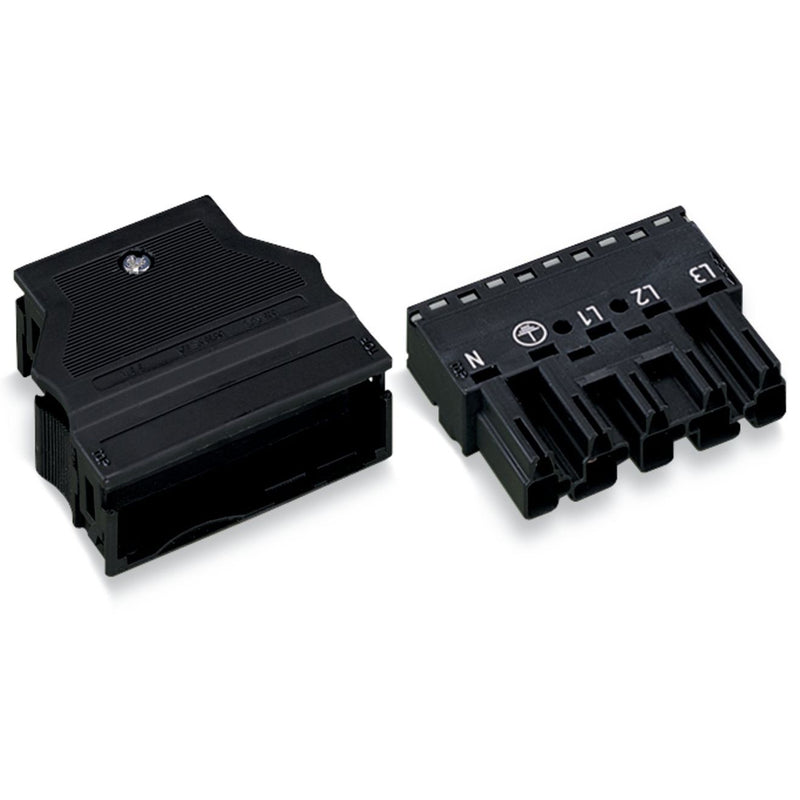

WAGO - Steckverbinder für steckbare Gebäudeinstallation Stecker 770-315 0,5-4mmq schwarz

Stecker
mit Zugentlastungsgehäuse
5-polig
Kod. A
4,00 mm²
schwarz

Stiftleiste WINSTA® MIDI mit Schutzart IP20

Effizient Anschlussverbindungen stecken, statt umständlich zu schrauben: mit der Stiftleiste WINSTA® MIDI 5-polig. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Vorgaben an eine Elektroinstallation wiederholen oder in einem definierten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Der Installationssteckverbinder WINSTA® MIDI mit Kodierung A in Weiß oder Schwarz wird normalerweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Der Installationssteckverbinder ist für eine Last bis 25 A ausgelegt. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Flexibilität bei der Installation von Anwendungen erlaubt Ihnen die Produktfamilie WINSTA® MIDI. Sie gewährleistet aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die allen Planungen individuell gerecht wird. Die Abmantellänge beträgt 55 mm.

Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MIDI

WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Zugentlastungsgehäuse eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.


effektiver Fehlsteckschutz.
für Steuerungen in der Automation.
für eine Vielzahl von Anwendungsbereichen.
passgenaue Abmessungen.
komfortable Installation und Inbetriebnahme.

Technische Details
Ausführung	Stecker
Bemessungsspannung	400 V
Bemessungsstrom	25 A
Polzahl	5
Schutzart (IP)	IP20
Anschlussart	Federzuganschluss
Kabeldurchmesser	9..13 mm
Anschlussquerschnitt (feindrähtig)	0,5..4 mm²
Anschlussquerschnitt (eindrähtig)	0,5..4 mm²
Anzahl der Anschlüsse je Pol	1
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	schwarz
Art der Verriegelung	separat
Mit Zugentlastung	ja
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Halogenfrei	ja
Brandlast	0,18806 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	6 kV

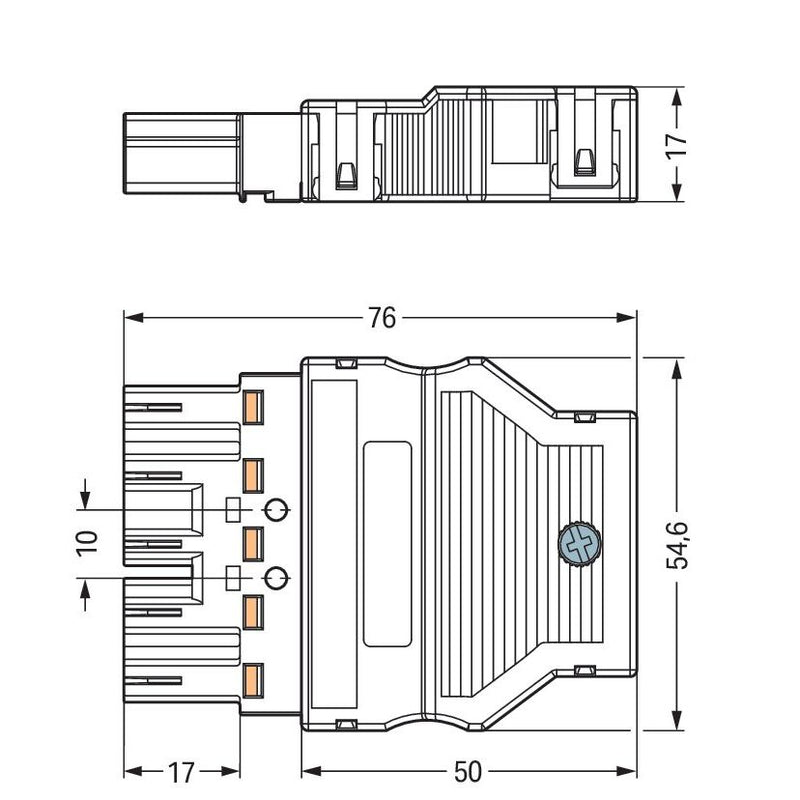

Länge	76 mm
Höhe	17 mm
Breite	54,6 mm

Lieferumfang:
1 x WAGO Steckverbinder 770-315
