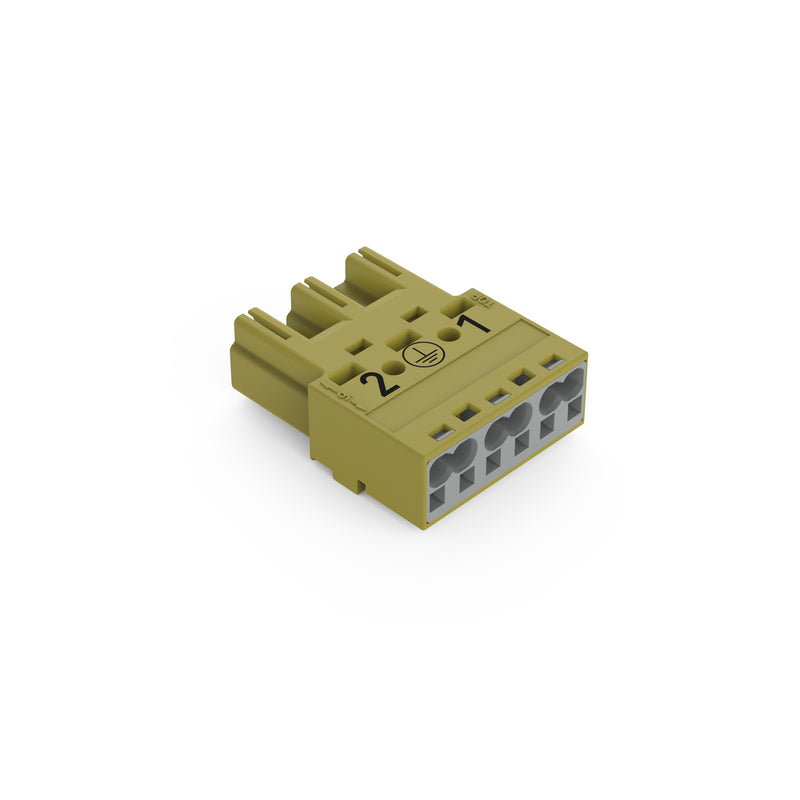

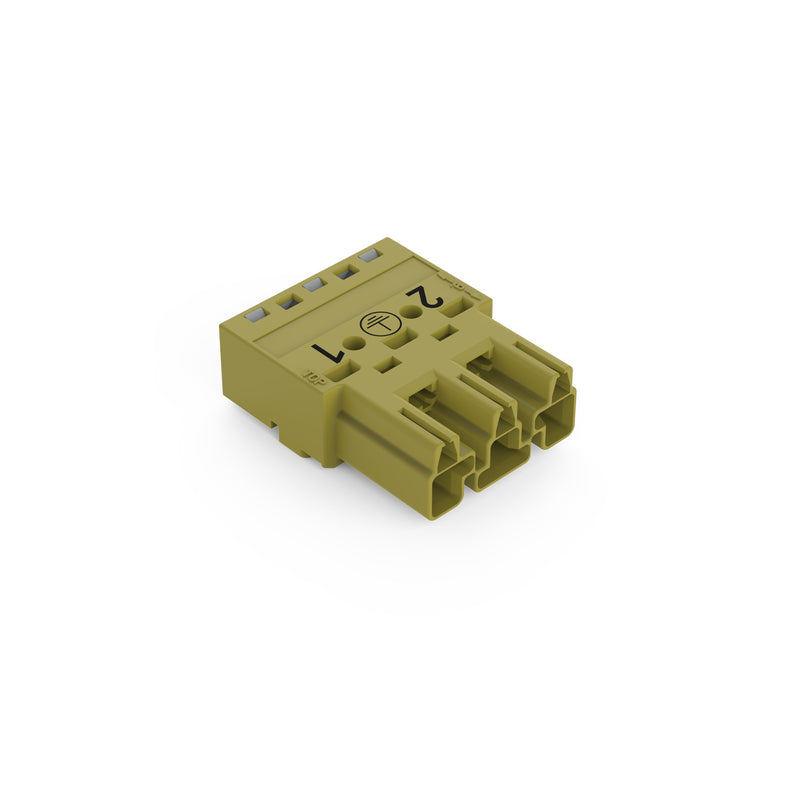

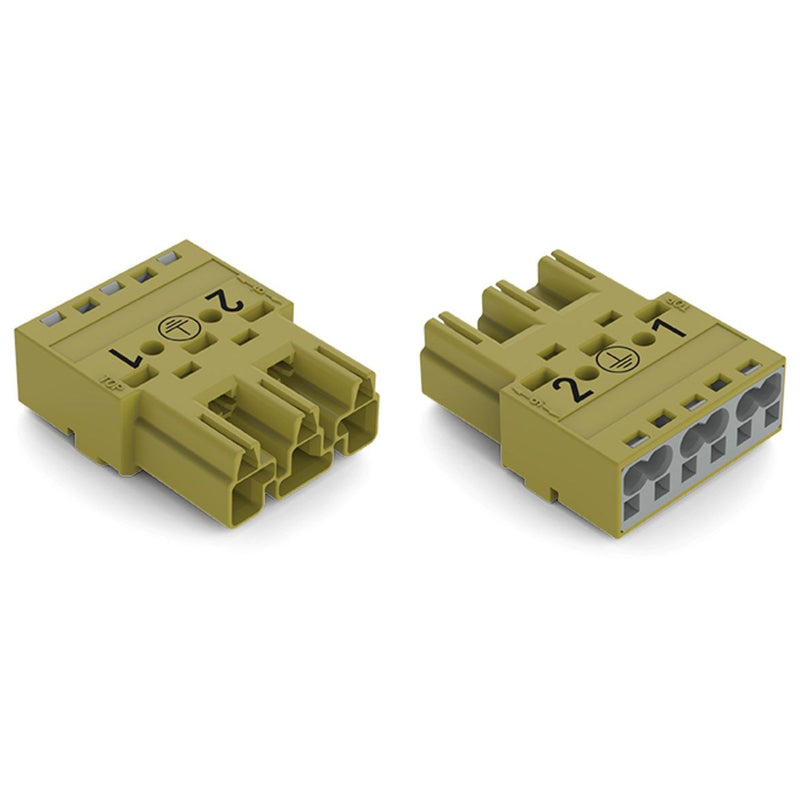

WAGO - Steckverbinder für steckbare Gebäudeinstallation Stecker 3-polig 770-273/073-000 Kod. B,hellgrün − 100 Stück

Stecker
3-polig
Kod. B
4,00 mm²
hellgrün

Stiftleiste WINSTA® MIDI mit Fehlsteckschutz

Die Stiftleiste WINSTA® MIDI Kodierung B gewährleistet die zügige und fachgerechte Montage. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an verschiedenste Anforderungen in Sekunden. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Gemäß der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Kodierung B macht den WINSTA® MIDI-Installationssteckverbinder für die Steuerung von Anwendungen in der Automation, im Maschinenbau und in der Robotik nutzbar. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie informieren über die Verwendungsbereiche des Produkts. Bei diesem Produkt beträgt der Bemessungsstrom 25 A damit ist es auch für leistungsstarke Verbraucher geeignet. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine Produktvielfalt, mit der Sie die Installation schnell, sicher und maximal flexibel ausführen können.

Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MIDI

Das WINSTA®-Steckverbindersystem ist perfekt auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit schneller, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Zeiten der Montage und Fehler bei der Installation auf der Baustelle gleichermaßen. Wählen Sie Haltbarkeit und Qualität mit Aufdruck von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten sichtbar vereinfacht.


Fehlerfreiheit durch Fehlsteckschutz.
für Steuerungen in der Automation.
für Steuerungen in der Automatisierung.
kundenspezifische Lösungen.
strukturierte und schnelle Elektroinstallation.

Technische Details
Ausführung	Stecker
Bemessungsspannung	250 V
Bemessungsstrom	25 A
Polzahl	3
Schutzart (IP)	IP20
Anschlussart	Federzuganschluss
Anschlussquerschnitt (feindrähtig)	0,5..4 mm²
Anschlussquerschnitt (eindrähtig)	0,5..4 mm²
Anzahl der Anschlüsse je Pol	2
Pol-Kennzeichnung	1, 2, PE
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	grün
Art der Verriegelung	separat
Mit Zugentlastung	nein
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Halogenfrei	nein
Brandlast	0,05472 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	4 kV
Länge	37,5 mm
Höhe	12,9 mm
Breite	30 mm

Lieferumfang:
100 x Stück Steckverbinder 770-273/073-000
