Stecker
2-polig
Kod. B
4,00 mm²
pink

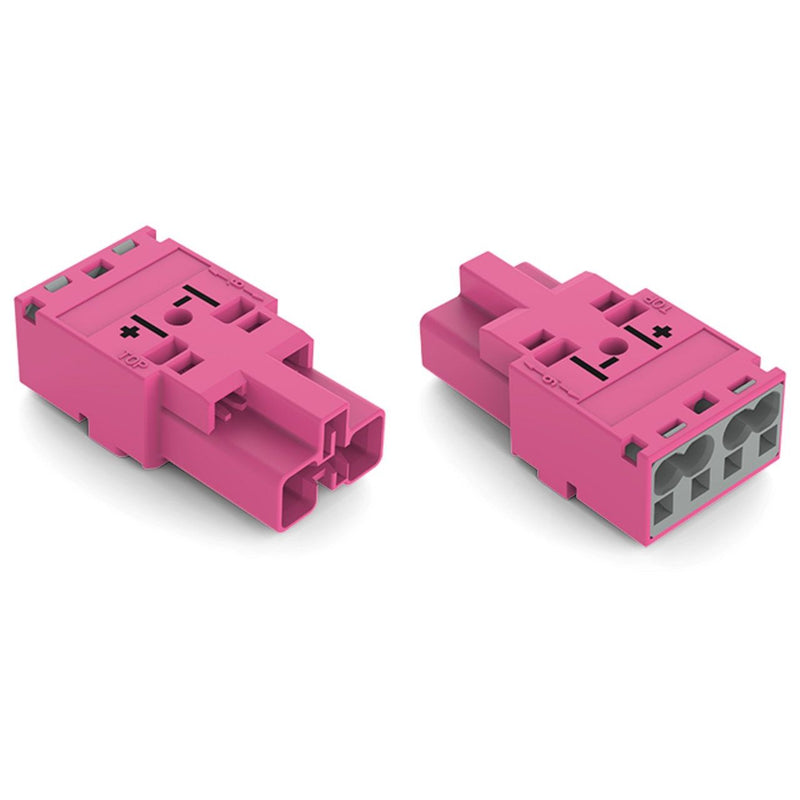

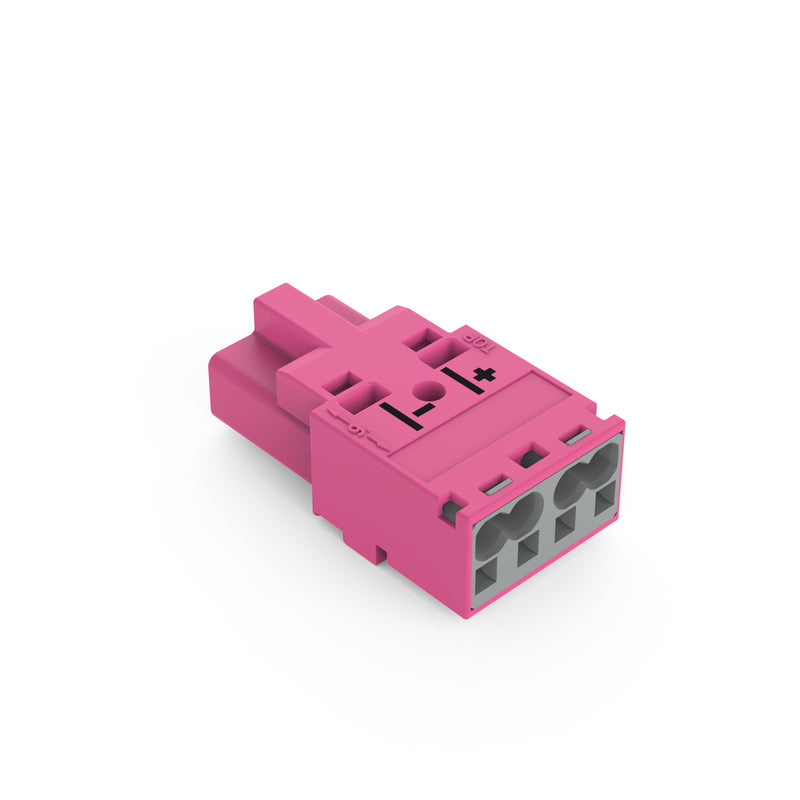

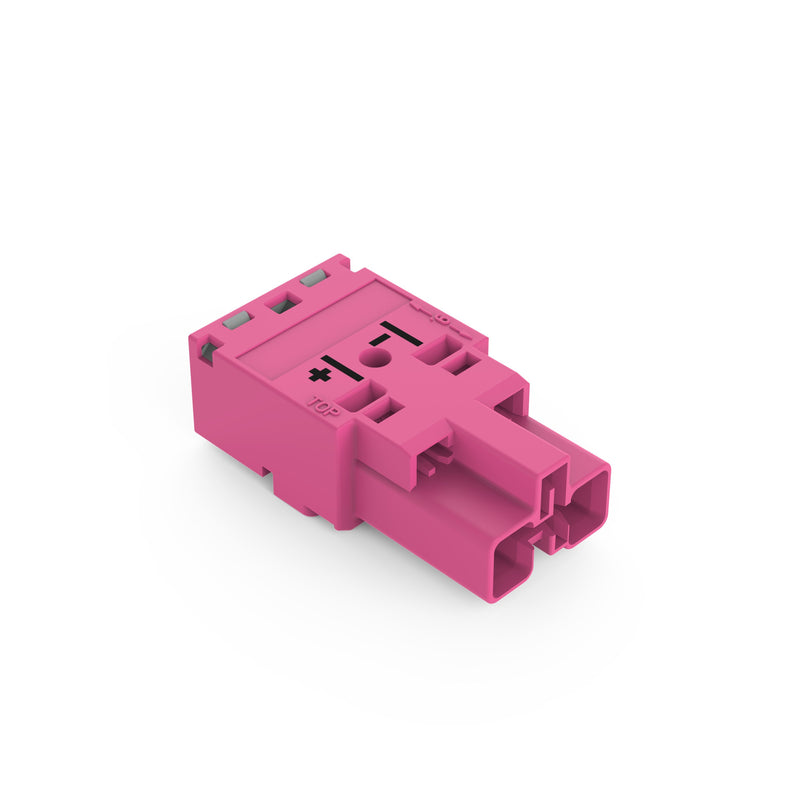

Stiftleiste WINSTA® MIDI Kodierung B
Die Stiftleiste
WINSTA® MIDI Bemessungsstrom 25 A ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an verschiedenste Anforderungen im Handumdrehen. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Lösungen wie der
WINSTA® MIDI-Installationssteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken. Der Installationssteckverbinder ist für eine Last bis 25 A ausgelegt. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Flexibilität bei der Installation gewährt Ihnen unsere Produktfamilie
WINSTA® MIDI. Sie leistet durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die unterschiedlichsten Anforderungen flexibel gerecht wird.
Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Entscheiden Sie sich für Haltbarkeit und Qualität mit Aufdruck von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.
Fehlerfreiheit durch Fehlsteckschutz.
für Steuerungen in der Automation.
für Steuerungen in der Automatisierung.
flexible und platzsparende Verlegung.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Ausführung |
Stecker |
| Bemessungsspannung |
250 V |
| Bemessungsstrom |
25 A |
| Polzahl |
2 |
| Schutzart (IP) |
IP20 |
| Anschlussart |
Federzuganschluss |
| Anschlussquerschnitt (feindrähtig) |
0,5..4 mm² |
| Anschlussquerschnitt (eindrähtig) |
0,5..4 mm² |
| Anzahl der Anschlüsse je Pol |
2 |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
sonstige |
| Art der Verriegelung |
separat |
| Mit Zugentlastung |
nein |
| Max. Dauertemperaturbeständigkeit Kontaktteil |
85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung |
105 °C |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Halogenfrei |
nein |
| Brandlast |
0,035 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
4 kV |

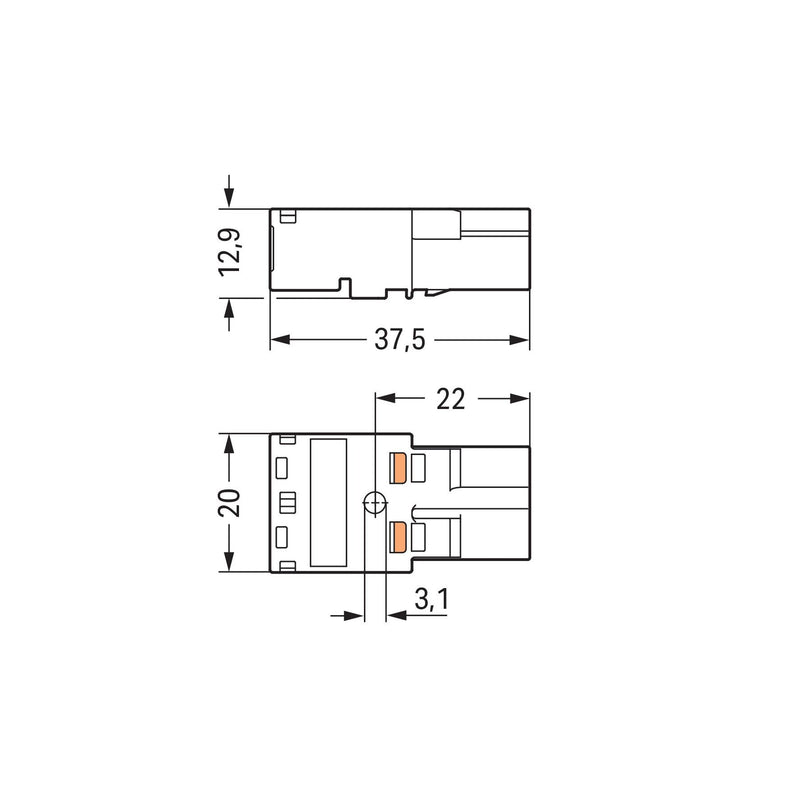

| Länge |
37,5 mm |
| Höhe |
12,9 mm |
| Breite |
20 mm |
Lieferumfang:
100 x WAGO GmbH & Co. KG - Steckverbinder für steckbare Gebäudeinstallation Stecker 2-polig 770-292/080-000 Kod. B,pink
