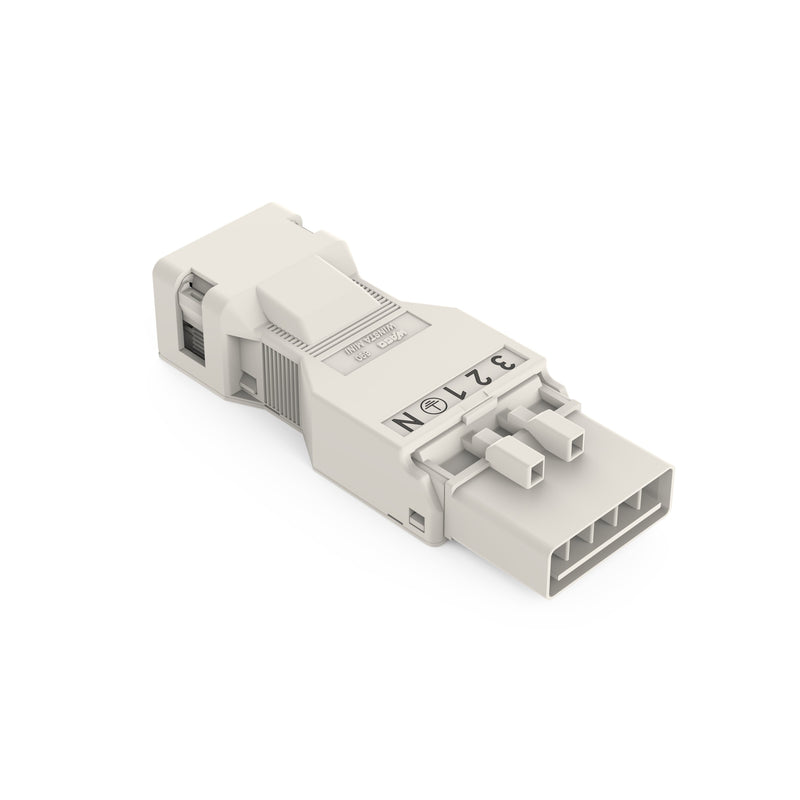

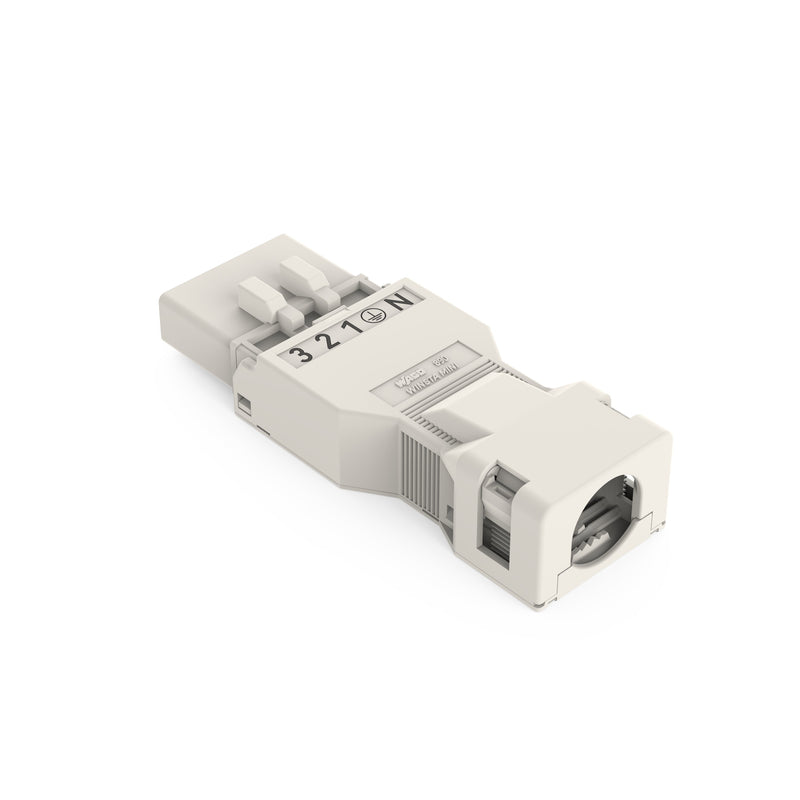

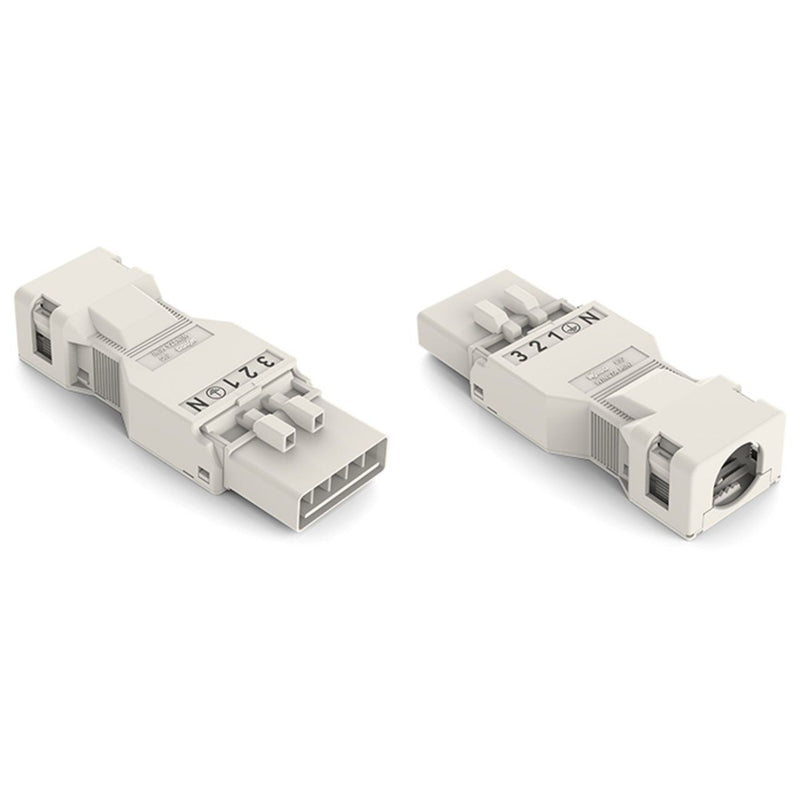

Stecker
mit Zugentlastungsgehäuse
5-polig
1,50 mm²
weiß
Stiftleiste WINSTA® MINI mit Fehlsteckschutz
Für Signal- und Leistungsübertragung: die Stiftleiste
WINSTA® MINI mit Fehlsteckschutz. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Anforderungen an eine Elektroinstallation wiederholen oder in einem definierten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Laut der Schutzart IP40 gewährleistet der Installationssteckverbinder Schutz vor der Berührung mit Werkzeugen oder Drähten, wenn diese <
1 mm sind. Dank der farblichen und mechanischen Kodierung A der
WINSTA® MINI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Vor allem auf engstem Raum spielt unser kleinstes Steckverbindersytem
WINSTA® MINI seine positiven Eigenschaften zuverlässig aus. Platzsparend und dank Push-in CAGE CLAMP®-Federanschlusstechnik zudem zeitsparend denn der Anschluss erfolgt wartungsarm ohne Verschrauben. Die Abmantellänge liegt bei 45 mm.
WINSTA® MINI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei
Das WINSTA®-Steckverbindersystem ist optimal auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit effizienter, noch sicherer und fehlerfrei. Durch die konfektionierte Systemlösung reduzieren sich die Zeiten der Montage und Installationsfehler auf der Baustelle gleichermaßen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Aufdruck von WAGO.
effektiver Fehlsteckschutz.
durchgängiger IP40-Schutz.
zur Anwendung in einer Vielzahl von allgemeinen Netzanwendungen.
flexible und platzsparende Verlegung.
komfortable Installation und Inbetriebnahme.
| Technische Details |
|---|
| Ausführung |
Stecker |
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
13 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Anschlussart |
Federzuganschluss |
| Kabeldurchmesser |
6,5..10,5 mm |
| Anschlussquerschnitt (feindrähtig) |
0,25..1,5 mm² |
| Anschlussquerschnitt (eindrähtig) |
0,25..1,5 mm² |
| Anzahl der Anschlüsse je Pol |
1 |
| Pol-Kennzeichnung |
3, N, PE, 2, 1 |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
weiß |
| Art der Verriegelung |
separat |
| Mit Zugentlastung |
ja |
| Max. Dauertemperaturbeständigkeit Kontaktteil |
85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung |
105 °C |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Halogenfrei |
ja |
| Brandlast |
0,03917 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |

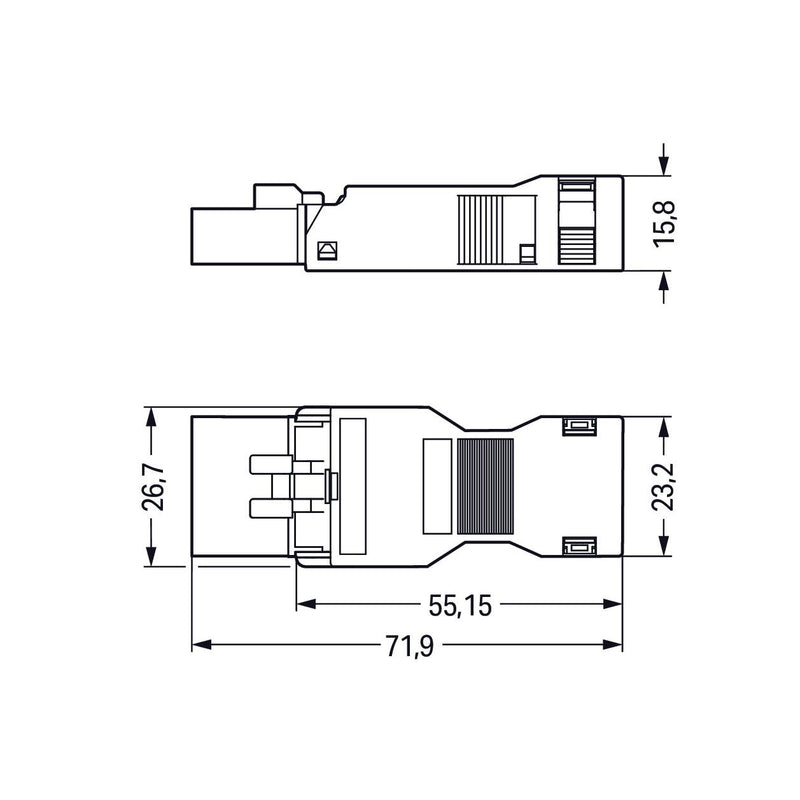

| Länge |
71,9 mm |
| Höhe |
15,8 mm |
| Breite |
26,7 mm |
Lieferumfang:
50 x Stück Steckverbinder
