WAGO - Steckverbinder für steckbare Gebäudeinstallation Buchse 890-103 − 50 Stück

Buchse

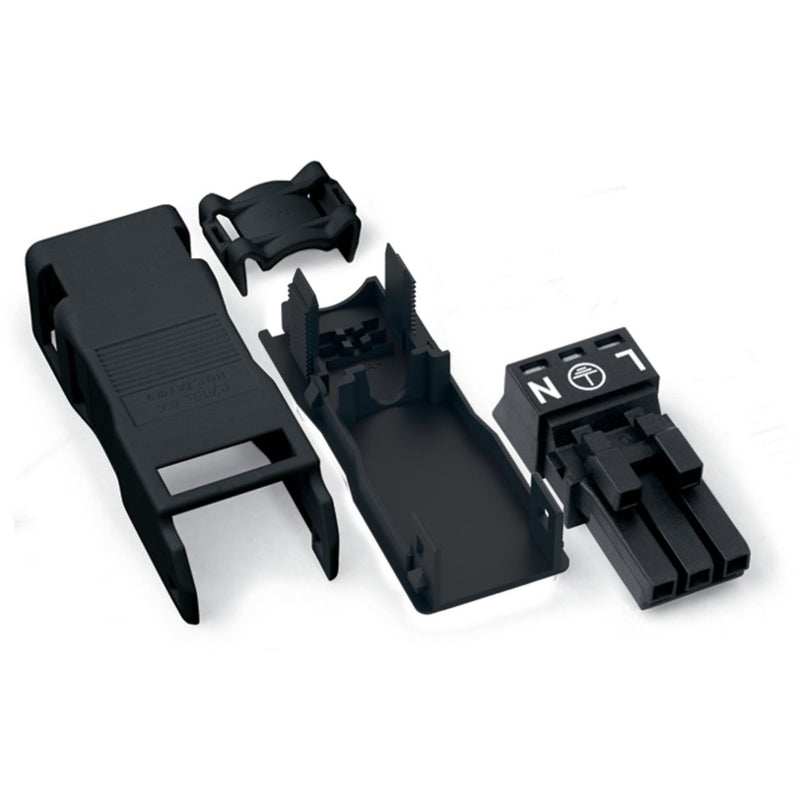

mit Zugentlastungsgehäuse
3-polig
Kod. A
1,50 mm²
schwarz

Federleiste/Buchse WINSTA® MINI mit Fehlsteckschutz

Die Federleiste/Buchse WINSTA® MINI mit Fehlsteckschutz ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Unsere Installationssteckverbinder mit Federanschlusstechnik funktionieren gänzlich ohne Verschraubung. Sie lassen sich ressourcenschonend in einer großen Zahl von Anwendungen fehlerfrei montieren. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Gemäß der Schutzart IP40 bietet der Installationssteckverbinder Schutz vor der Berührung mit Werkzeugen oder Drähten, wenn diese &lt
1 mm sind. Der Installationssteckverbinder WINSTA® MINI mit Kodierung A in Weiß oder Schwarz wird im Regelfall für allgemeine Netzanwendungen in der Energieverteilung genutzt. WINSTA® MINI beantwortet den Trend zur Miniaturisierung. Besonders geeignet ist unser kleinstes Steckverbindersystem beispielsweise für Leuchten, die aufgrund von komplexen Systemen immer weniger Platz für die Anschlusstechnik bieten. Die Abmantellänge liegt bei 40 mm.

Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Entscheiden Sie sich für Qualität und Haltbarkeit mit Zugentlastungsgehäuse von WAGO werden Installationen mehrerer elektrischer Komponenten sichtbar vereinfacht.


effektiver Fehlsteckschutz.
geringe Baugröße für Leiter mit einem Querschnitt bis 1,5 mm².
zur Anwendung in einer Vielzahl von allgemeinen Netzanwendungen.
einbaufertig, sofort nutzbar.
komfortable Installation und Inbetriebnahme.

Technische Details
Ausführung	Buchse
Bemessungsspannung	250 V
Bemessungsstrom	16 A
Polzahl	3
Schutzart (IP)	IP20
Anschlussart	Federzuganschluss
Kabeldurchmesser	4,5..10 mm
Anschlussquerschnitt (feindrähtig)	0,25..1,5 mm²
Anschlussquerschnitt (eindrähtig)	0,25..1,5 mm²
Anzahl der Anschlüsse je Pol	1
Pol-Kennzeichnung	L, N, PE
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	schwarz
Art der Verriegelung	separat
Mit Zugentlastung	ja
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Halogenfrei	ja
Brandlast	0,05222 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	4 kV

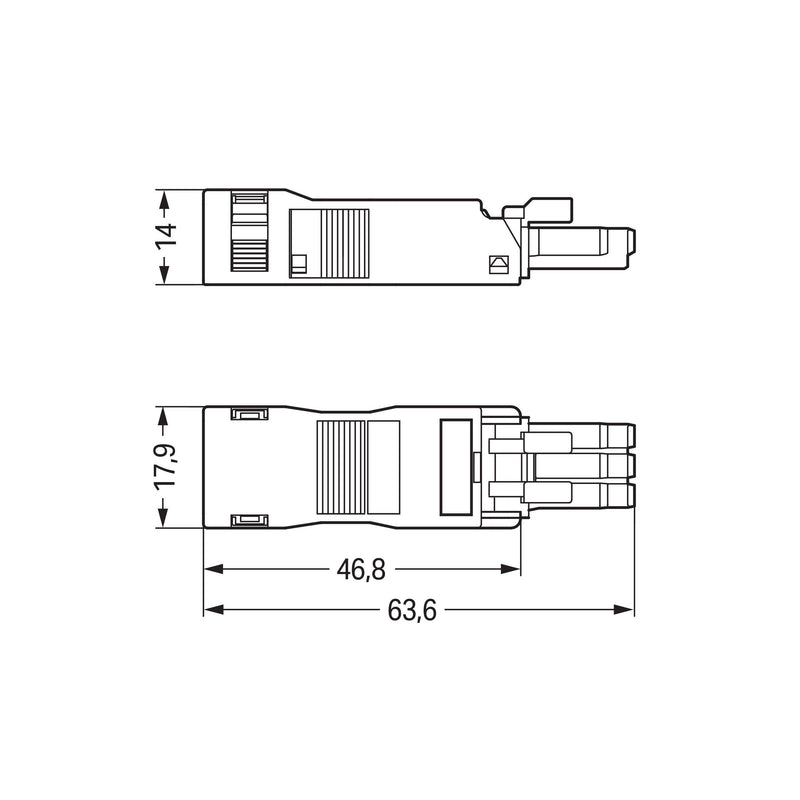

Länge	63,6 mm
Höhe	14 mm
Breite	17,9 mm

Lieferumfang:
50 x WAGO Steckverbinder Buchse 890-103
