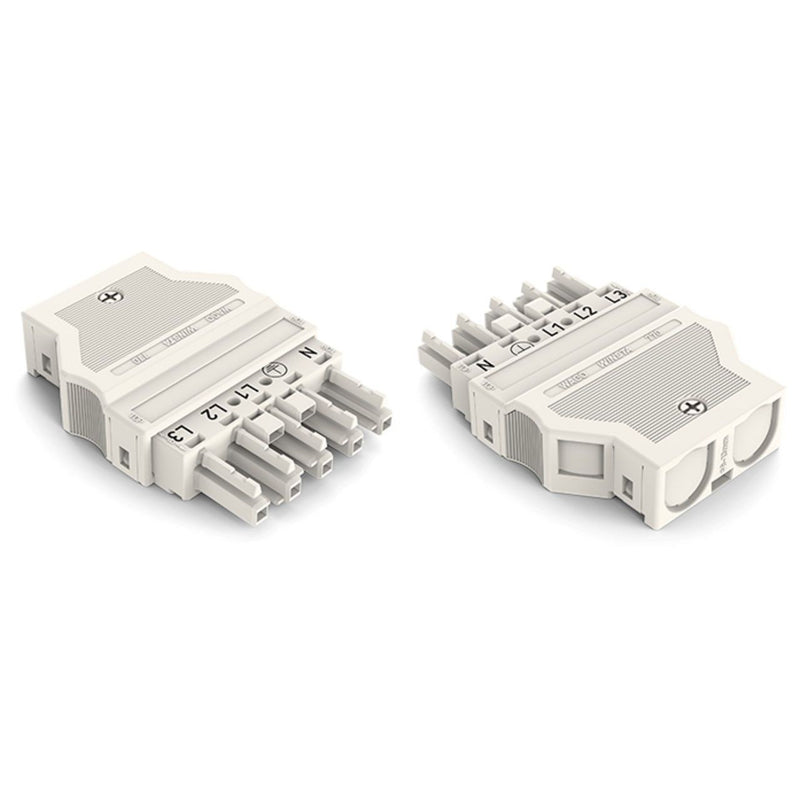

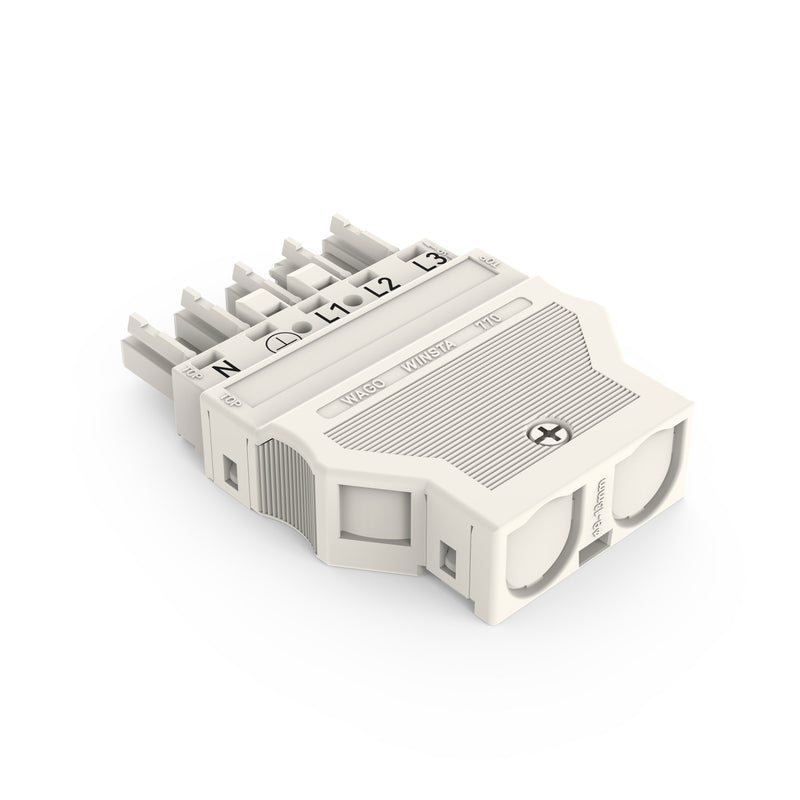

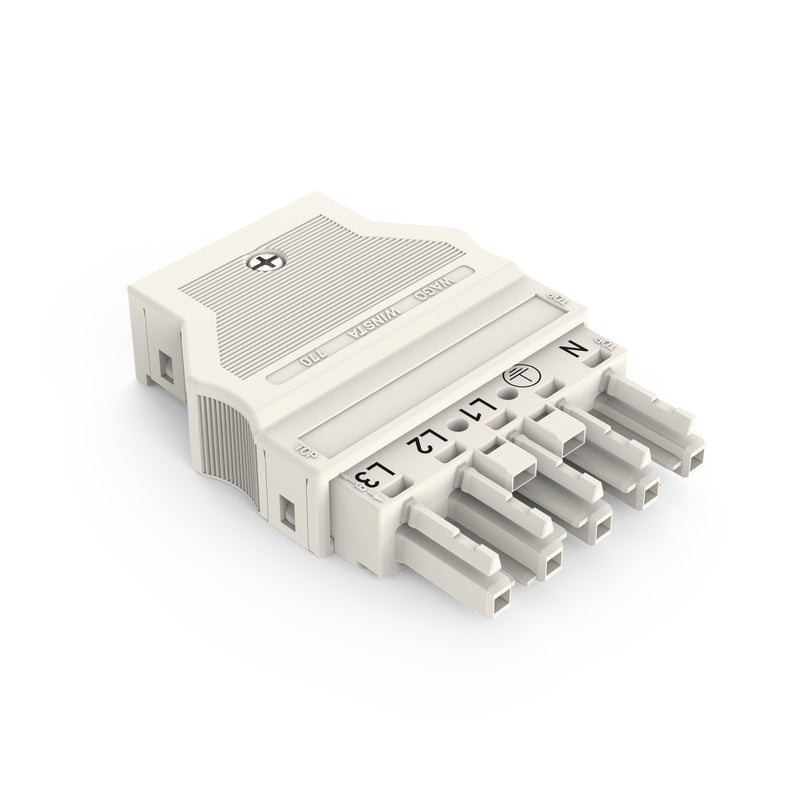

WAGO - Steckverbinder für steckbare Gebäudeinstallation Buchse 770-425 0,5-4mmq weiß − 50 Stück

Buchse
5-polig
Kod. A
4,00 mm²
weiß

Federleiste/Buchse WINSTA® MIDI Bemessungsstrom 25 A

Die Federleiste/Buchse WINSTA® MIDI Kodierung A ermöglicht die Installation eindrähtiger und feindrähtiger Leiter. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an variable Anforderungen in Sekunden. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Allgemeine Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA® MIDI-Installationssteckverbinder mit Kodierung A umsetzen. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie informieren über die Verwendungsbereiche des Produkts. Bei diesem Produkt beträgt der Bemessungsstrom 25 A damit ist es auch für leistungsstarke Verbraucher geeignet. Maximale Flexibilität bei der Elektroinstallation erlaubt Ihnen die Produktfamilie WINSTA® MIDI. Sie leistet durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die verschiedenen Planungen individuell und flexibel gerecht wird.

Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MIDI

WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Fehlsteckschutz eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.


effektiver Fehlsteckschutz.
vorgefertigte Varianten.
zur Anwendung in vielen allgemeinen Netzanwendungen.
kundenspezifische Lösungen.
strukturierte und schnelle Elektroinstallation.

Technische Details
Ausführung	Buchse
Bemessungsspannung	400 V
Bemessungsstrom	25 A
Polzahl	5
Schutzart (IP)	IP20
Anschlussart	Federzuganschluss
Kabeldurchmesser	0 mm
Anschlussquerschnitt (feindrähtig)	0,5..4 mm²
Anschlussquerschnitt (eindrähtig)	0,5..4 mm²
Anzahl der Anschlüsse je Pol	1
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	weiß
Art der Verriegelung	separat
Mit Zugentlastung	nein
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Halogenfrei	ja
Brandlast	0,07333 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	6 kV

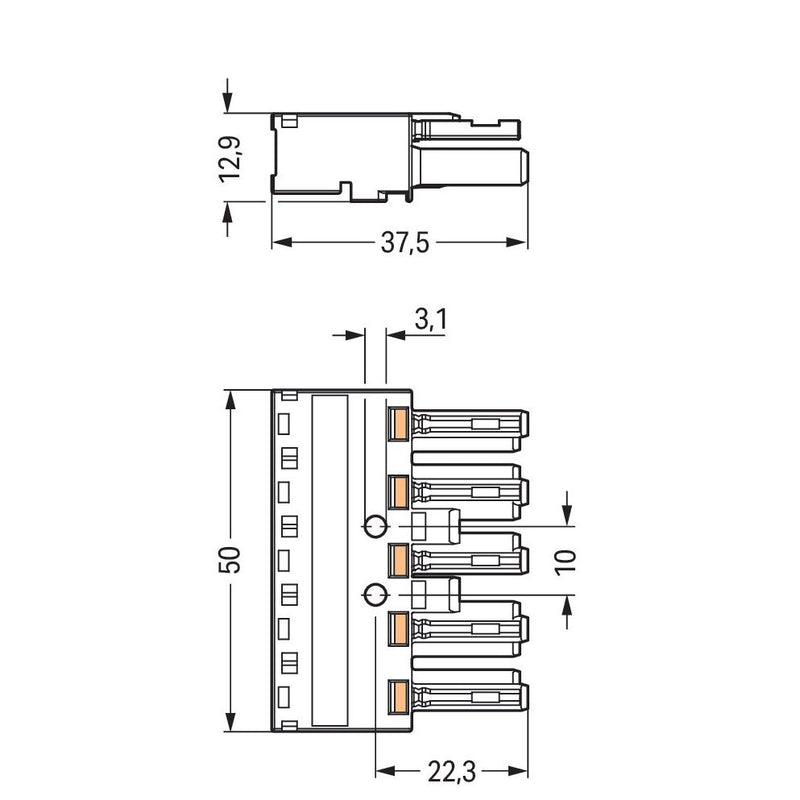

Länge	37,5 mm
Höhe	12,9 mm
Breite	37,5 mm

Lieferumfang:
50 x WAGO GmbH & Co. KG - Steckverbinder für steckbare Gebäudeinstallation Buchse 770-425 0,5-4mmq weiß
