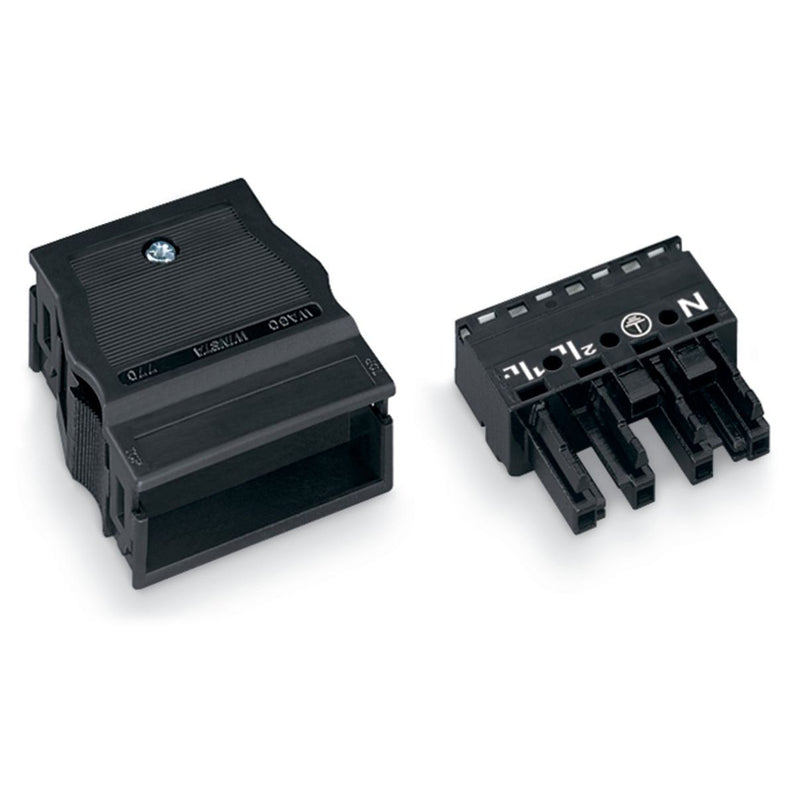

WAGO - Steckverbinder für steckbare Gebäudeinstallation Buchse 770-104 2x0,5-4mmq schwarz − 25 Stück

Buchse
mit Zugentlastungsgehäuse
4-polig
Kod. A
4,00 mm²
schwarz

Federleiste/Buchse WINSTA® MIDI 4-polig

Die Federleiste/Buchse WINSTA® MIDI 4-polig schafft die Voraussetzung für die Installation feindrähtiger und eindrähtiger Leiter. Unsere Installationssteckverbinder mit Federanschlusstechnik glänzen gänzlich ohne Verschraubung. Sie lassen sich beliebig in einer Vielzahl von Anwendungen ohne Fehler montieren. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Gemäß der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Der Installationssteckverbinder WINSTA® MIDI mit Kodierung A in Weiß oder Schwarz wird normalerweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Der Installationssteckverbinder findet Verwendung bei elektrischen Strömen bis 25 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine Produktvielfalt, mit der Sie Ihre Elektroinstallation schnell, sicher und maximal flexibel ausführen können. Die Abmantellänge liegt in einem Bereich bis zu 55 mm.

WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei

WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Aufdruck eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.


fehlsteckgeschützter Installationssteckverbinder.
für Steuerungen in der Automation.
zur Anwendung in einer Vielzahl von allgemeinen Netzanwendungen.
einbaufertig, sofort nutzbar.
komfortable Installation und Inbetriebnahme.

Technische Details
Ausführung	Buchse
Bemessungsspannung	400 V
Bemessungsstrom	25 A
Polzahl	4
Schutzart (IP)	IP20
Anschlussart	Federzuganschluss
Kabeldurchmesser	9..13 mm
Anschlussquerschnitt (feindrähtig)	0,5..4 mm²
Anschlussquerschnitt (eindrähtig)	0,5..4 mm²
Anzahl der Anschlüsse je Pol	2
Pol-Kennzeichnung	2, N, PE, 1
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	schwarz
Art der Verriegelung	separat
Mit Zugentlastung	ja
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Halogenfrei	nein
Brandlast	0,14943999 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	6 kV

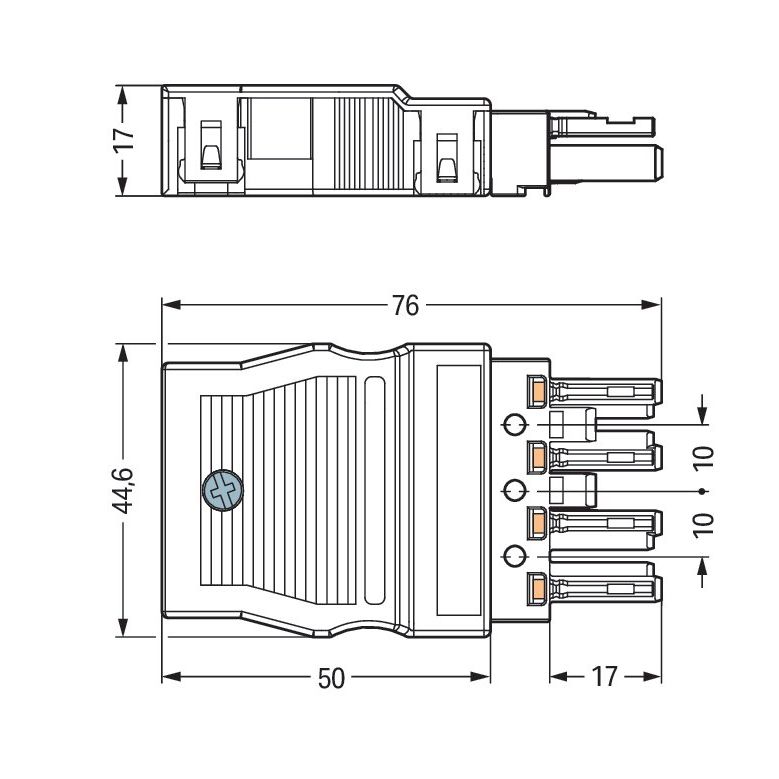

Länge	76 mm
Höhe	17 mm
Breite	44,6 mm

Lieferumfang:
25 x WAGO GmbH & Co. KG - Steckverbinder für steckbare Gebäudeinstallation Buchse 770-104 2x0,5-4mmq schwarz
