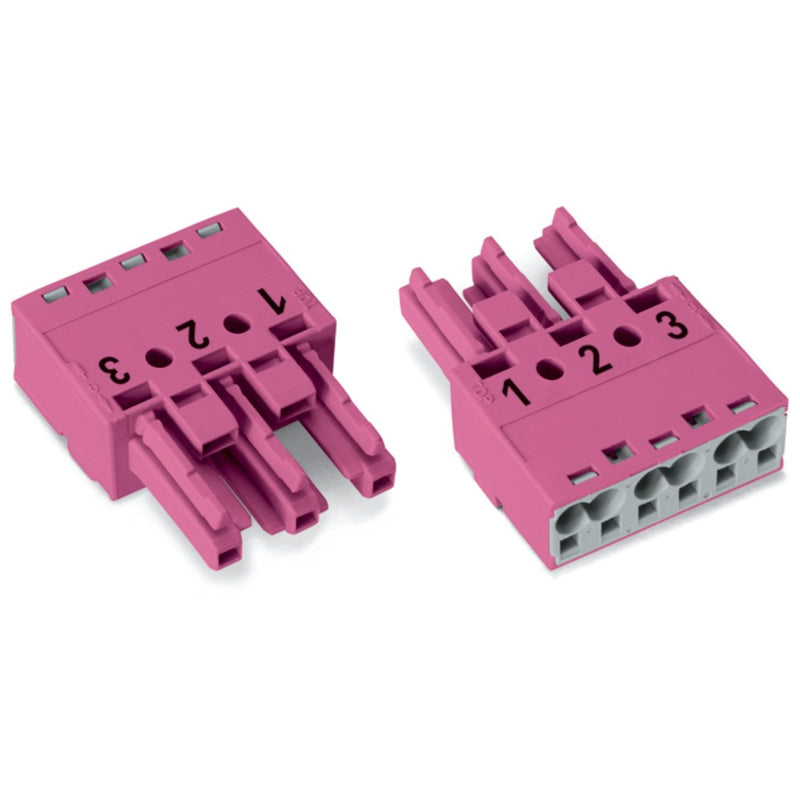

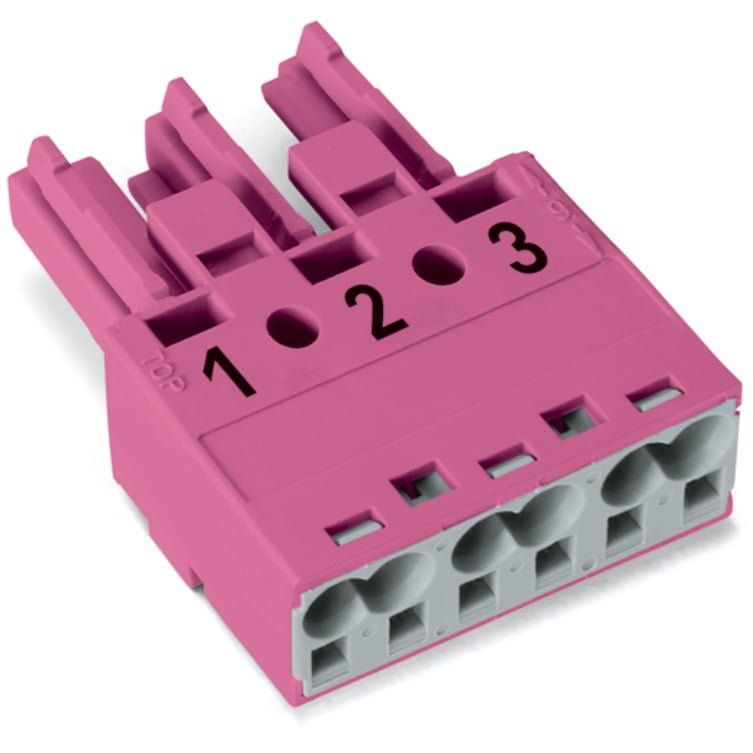

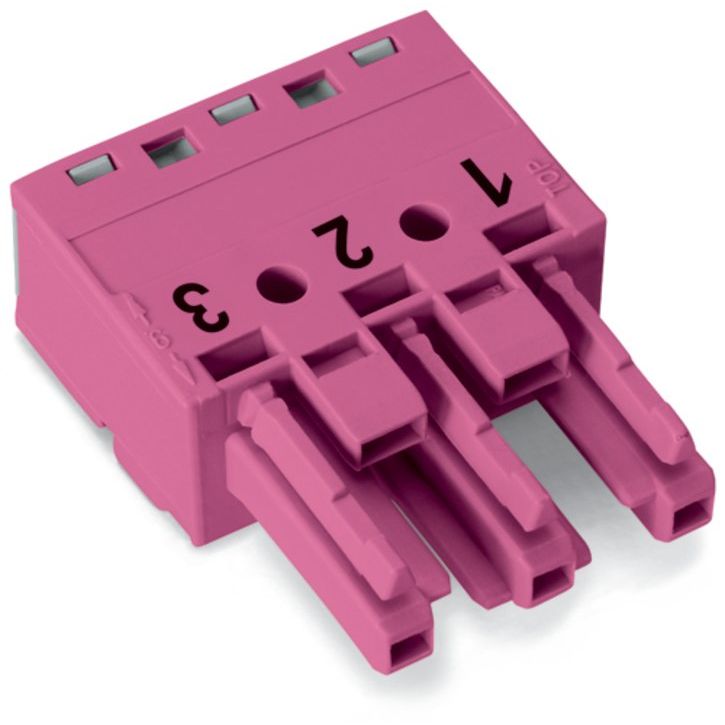

WAGO - Steckverbinder für steckbare Gebäudeinstallation Buchse 3-polig 770-283 Kod. B,pink − 100 Stück

Buchse
3-polig
Kod. B
4,00 mm²
pink

Federleiste/Buchse WINSTA® MIDI Kodierung B

Die Federleiste/Buchse WINSTA® MIDI Kodierung B schafft die Voraussetzung für die Montage eindrähtiger und feindrähtiger Leiter. Unsere Installationssteckverbinder mit Federanschlusstechnik glänzen gänzlich ohne Verschraubung. Sie lassen sich schnell und effizient in einer Vielzahl von Anwendungen ohne Fehler montieren. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Die Kodierung B macht den WINSTA® MIDI-Installationssteckverbinder für die Steuerung von Anwendungen in der Automation, der Robotik und im Maschinenbau nutzbar. Der Installationssteckverbinder ist für eine Last bis 25 A verwendbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der integrierten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation.

Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Aufdruck von WAGO.


fehlsteckgeschützter Installationssteckverbinder.
einfache Schaltungen.
für Steuerungen wie zum Beispiel Beleuchtungen und Jalousien.
einbaufertig, sofort nutzbar.
strukturierte und schnelle Elektroinstallation.

Technische Details
Ausführung	Buchse
Bemessungsspannung	250 V
Bemessungsstrom	25 A
Polzahl	3
Schutzart (IP)	IP20
Anschlussart	Federzuganschluss
Anschlussquerschnitt (feindrähtig)	0,5..4 mm²
Anschlussquerschnitt (eindrähtig)	0,5..4 mm²
Anzahl der Anschlüsse je Pol	2
Pol-Kennzeichnung	1, 2, 3
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	sonstige
Art der Verriegelung	separat
Mit Zugentlastung	nein
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Halogenfrei	nein
Brandlast	0,04528 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	4 kV
Länge	37,5 mm
Höhe	12,9 mm
Breite	30 mm

Lieferumfang:
100 x WAGO GmbH & Co. KG - Steckverbinder für steckbare Gebäudeinstallation Buchse 3-polig 770-283 Kod. B,pink
