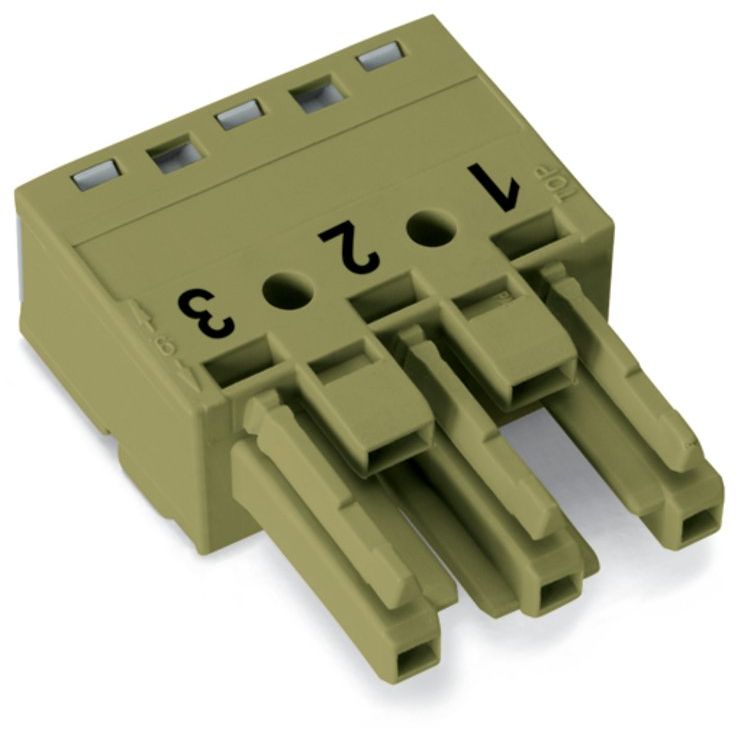

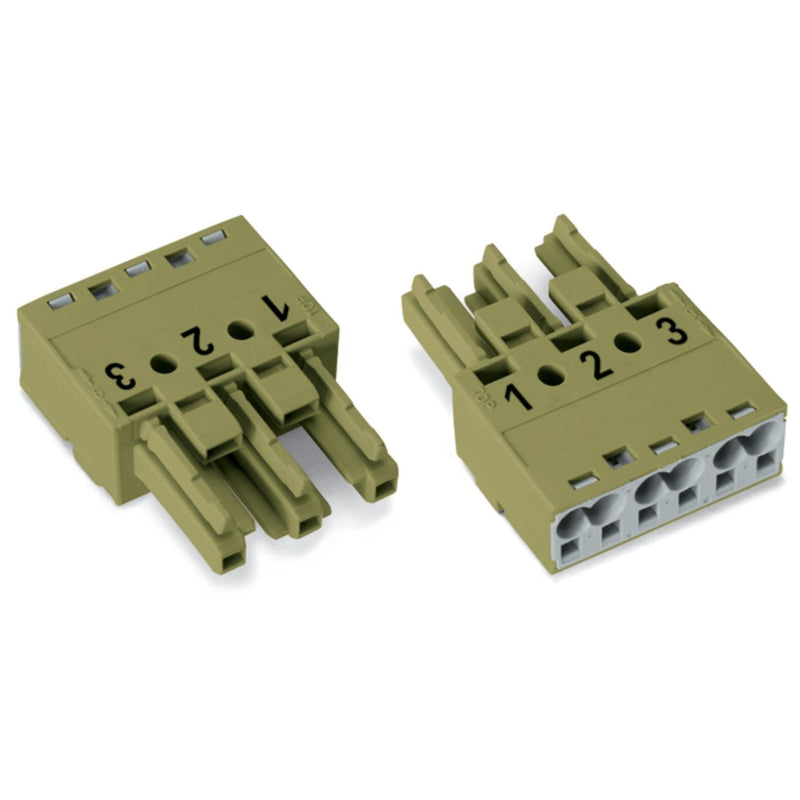

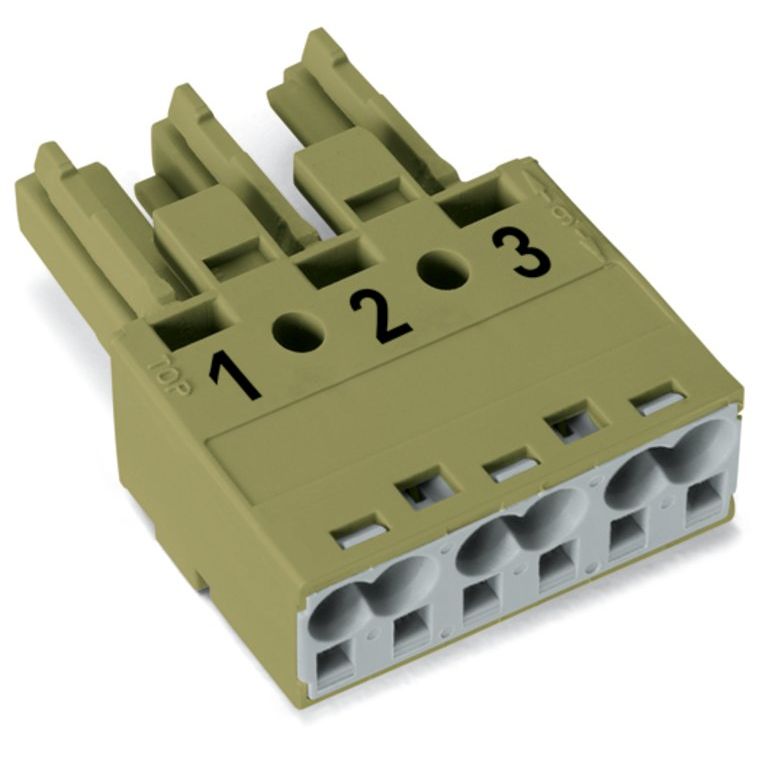

WAGO - Steckverbinder für steckbare Gebäudeinstallation Buchse 3-polig 770-263 Kod. B,hellgrün − 100 Stück

Buchse
3-polig
Kod. B
4,00 mm²
hellgrün

Federleiste/Buchse WINSTA® MIDI 3-polig

Die Federleiste/Buchse WINSTA® MIDI 3-polig ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Unsere Installationssteckverbinder mit Federanschlusstechnik glänzen ohne Verschraubung. Sie lassen sich beliebig in einer Vielzahl von Verwendungsmöglichkeiten ohne Fehler montieren. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Lösungen wie der WINSTA® MIDI-Installationssteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken. Der Installationssteckverbinder kann bei elektrischen Strömen bis 25 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der integrierten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Das spart Zeit und Aufwand.

Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MIDI

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Fehlsteckschutz eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.


Fehlerfreiheit durch Fehlsteckschutz.
vorgefertigte Varianten.
zur Anwendung in der Automation von Prozessen wie beispielsweise der Beleuchtungstechnik.
kundenspezifische Lösungen.
komfortable Installation und Inbetriebnahme.

Technische Details
Ausführung	Buchse
Bemessungsspannung	250 V
Bemessungsstrom	25 A
Polzahl	3
Schutzart (IP)	IP20
Anschlussart	Federzuganschluss
Anschlussquerschnitt (feindrähtig)	0,5..4 mm²
Anschlussquerschnitt (eindrähtig)	0,5..4 mm²
Anzahl der Anschlüsse je Pol	2
Pol-Kennzeichnung	1, 2, 3
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	grün
Art der Verriegelung	separat
Mit Zugentlastung	nein
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Halogenfrei	nein
Brandlast	0,04528 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	4 kV
Länge	37,5 mm
Höhe	12,9 mm
Breite	30 mm

Lieferumfang:
100 x WAGO GmbH & Co. KG - Steckverbinder für steckbare Gebäudeinstallation Buchse 3-polig 770-263 Kod. B,hellgrün

Keine Downloads vorhanden.
