Brückungsstecker
mit montiertem Zugentlastungsgehäuse
3-polig
Kod. S

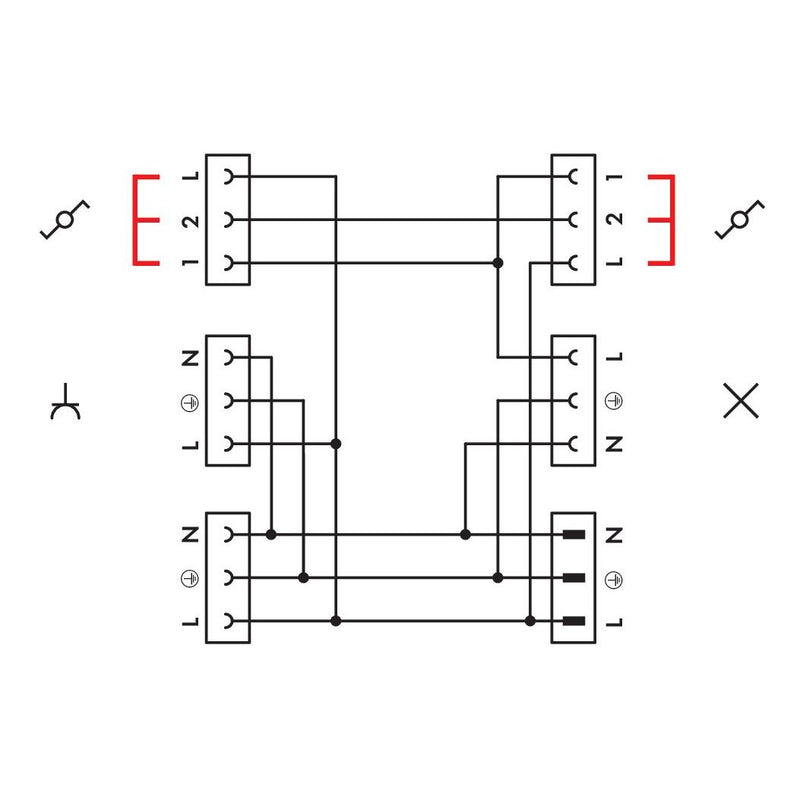

Brücke 1-2, 2-L
4,00 mm²
braun

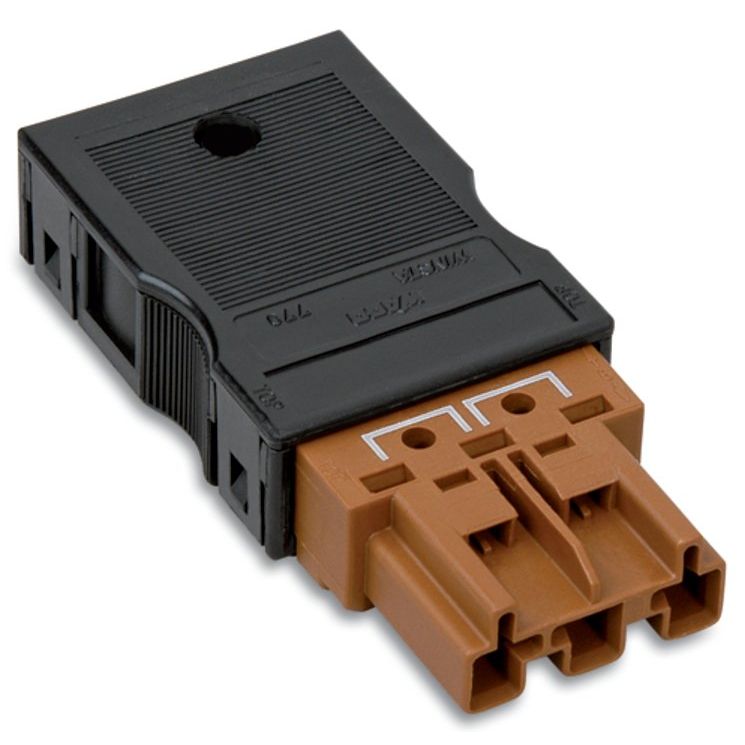

Brücker WINSTA® MIDI 3-polig
Der Brücker der Produktfamilie
WINSTA® MIDI Kodierung S gewährt Ihnen die höchste Flexibilität bei der Elektroinstallation. Die
WINSTA®-Produktfamilie von WAGO wird durch ein vielfältiges Sortiment an Zubehör komplettiert. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Nach Schutzart IP20 ist das Zubehör gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)).
WINSTA® MIDI-Zubehöre mit Kodierung S in Braun finden hauptsächlich in Wechselstrom-Systemen Verwendung. Das Zubehör ist für eine Spannungslast bis 25 A verwendbar. Es kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der verbauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation.
Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Wählen Sie Haltbarkeit und Qualität mit Aufdruck von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten besonders vereinfacht.
effektiver Fehlsteckschutz.
einfache Schaltungen.
zur Anwendung in Komponenten wie Motoren oder Frequenzumrichter.
komfortable Installation und Inbetriebnahme.
| Technische Details |
|---|
| Ausführung |
Stecker |
| Bemessungsspannung |
250 V |
| Bemessungsstrom |
20 A |
| Polzahl |
3 |
| Schutzart (IP) |
IP20 |
| Anschlussart |
Federzuganschluss |
| Kabeldurchmesser |
0 mm |
| Anschlussquerschnitt (feindrähtig) |
4 mm² |
| Anschlussquerschnitt (eindrähtig) |
4 mm² |
| Anzahl der Anschlüsse je Pol |
2 |
| Pol-Kennzeichnung |
L, N, PE |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
braun |
| Art der Verriegelung |
separat |
| Mit Zugentlastung |
ja |
| Max. Dauertemperaturbeständigkeit Kontaktteil |
85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung |
105 °C |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Halogenfrei |
ja |
| Brandlast |
1,9575 kWh |
| Kontaktmaterial |
sonstige |
| Oberflächenbehandlung Kontakte |
sonstige |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
3 mOhm |
| Bemessungsstoßspannung |
4 kV |

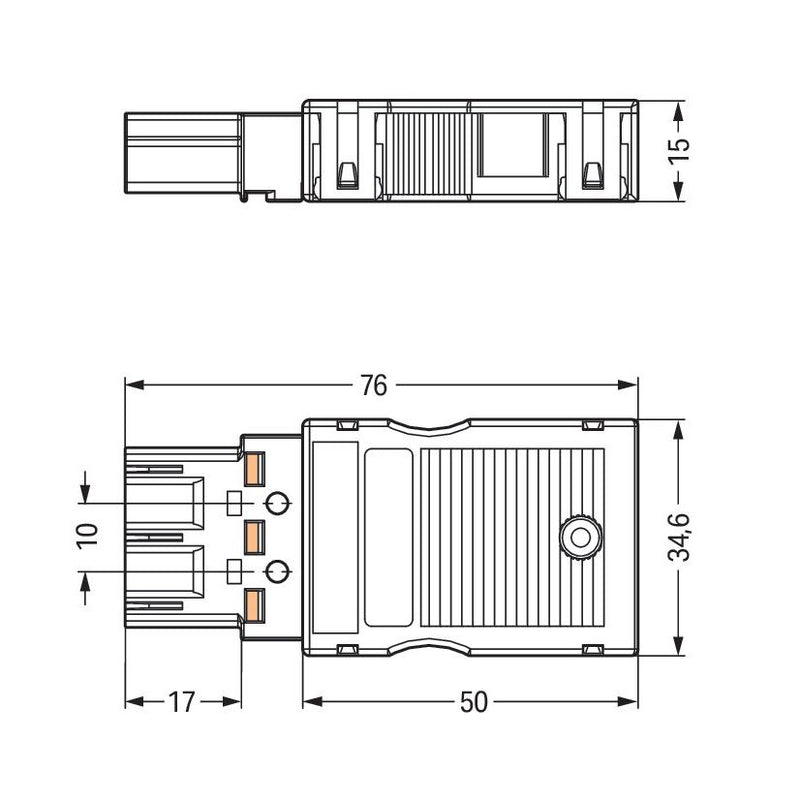

| Länge |
75,9 mm |
| Höhe |
15 mm |
| Breite |
34,6 mm |
Lieferumfang:
25 x WAGO GmbH & Co. KG - Steckverbinder für steckbare Gebäudeinstallation Brückungsstecker 770-1373/149-000 3-polig,braun
