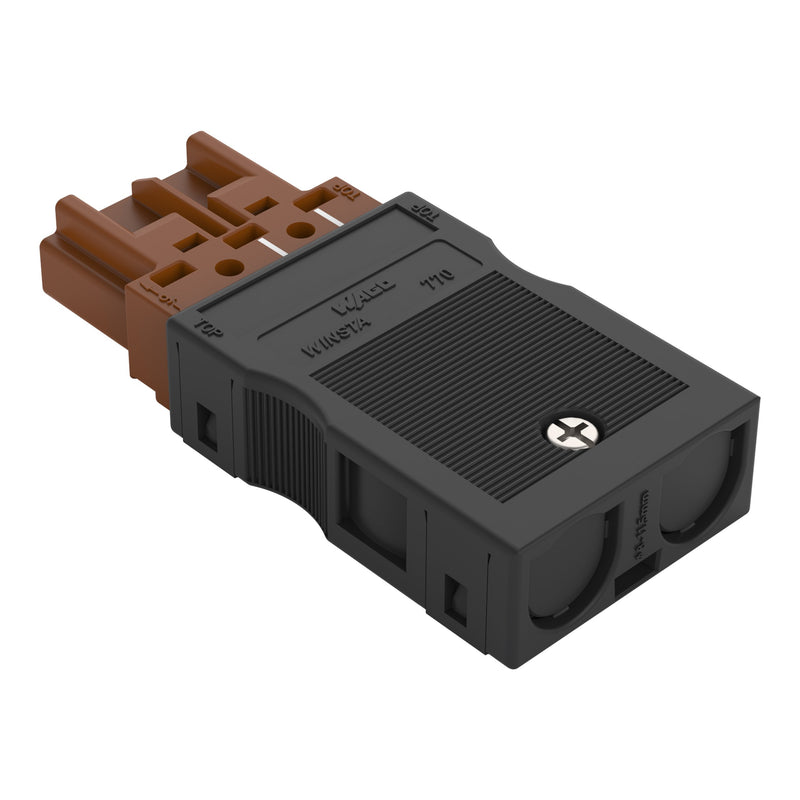

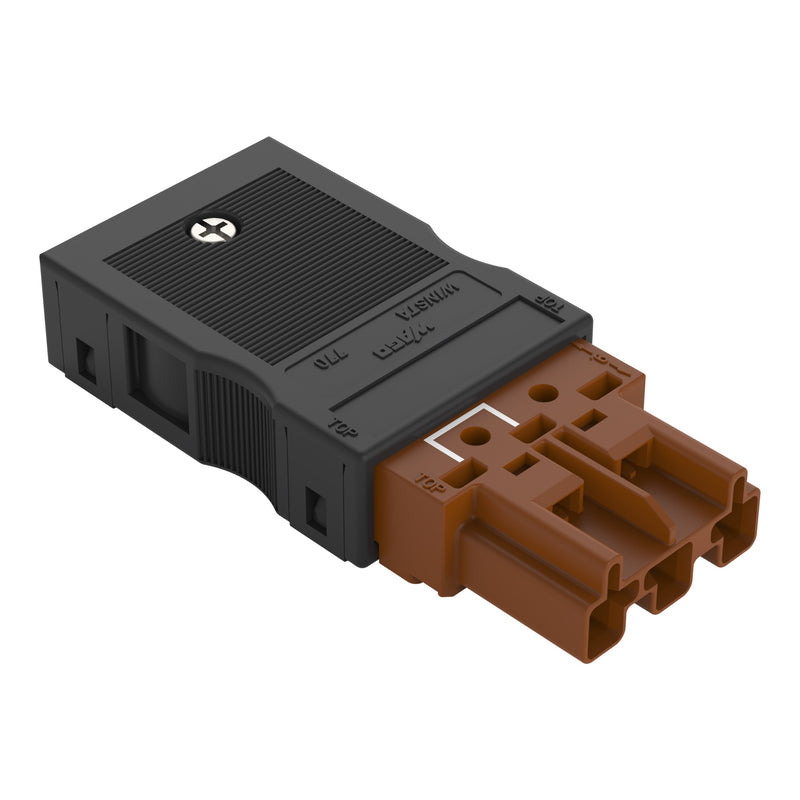

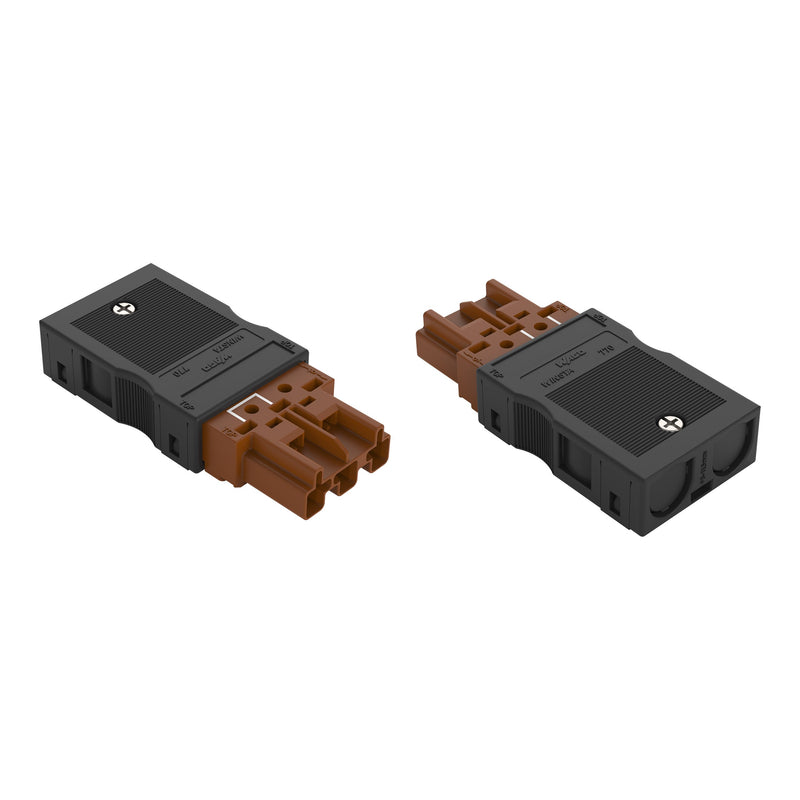

WAGO - Steckverbinder für steckbare Gebäudeinstallation Brückungsstecker 770-1373/146-000 3-polig,braun − 25 Stück

Brückungsstecker
mit montiertem Zugentlastungsgehäuse
3-polig
Kod. S

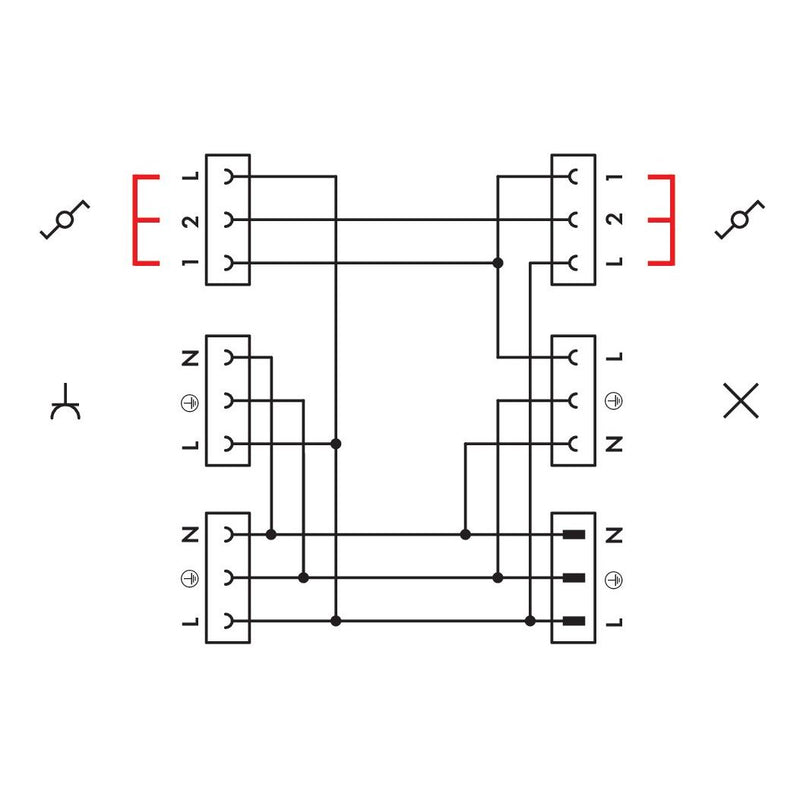

Brücke 1-2
4,00 mm²
braun

Brücker WINSTA® MIDI Kodierung S

Setzen Sie in Ihrem Projekt bei der Installation auf zuverlässige Nachhaltigkeit: der Brücker aus der Familie WINSTA® MIDI mit Schutzart IP20. Mit WAGO ziehen Sie Ihren Nutzen aus einer großen Auswahl an Erweiterungen für die WINSTA®-Produktfamilie. Für mehr Sicherheit in der Elektroinstallation ist das Zubehör mit einem mechanischen Fehlsteckschutz ausgerüstet. Das Zubehör ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. WINSTA® MIDI-Zubehöre mit Kodierung S in Braun finden überwiegend in Wechselstromanwendungen Verwendung. Das Zubehör findet Verwendung bei elektrischen Strömen bis 25 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der verbauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Das spart Zeit und Aufwand.

Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

Das WINSTA®-Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch effizienter, sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Fehlsteckschutz senken den Serviceaufwand und vermeiden unnötige Stillstände.


Fehlerfreiheit durch Fehlsteckschutz.
für Steuerungen in der Automation.
für Wechselstromanwendungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

Technische Details
Ausführung	Stecker
Bemessungsspannung	250 V
Bemessungsstrom	20 A
Polzahl	3
Schutzart (IP)	IP20
Anschlussart	Federzuganschluss
Kabeldurchmesser	0 mm
Anschlussquerschnitt (feindrähtig)	4 mm²
Anschlussquerschnitt (eindrähtig)	4 mm²
Anzahl der Anschlüsse je Pol	2
Pol-Kennzeichnung	L, N, PE
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	braun
Art der Verriegelung	separat
Mit Zugentlastung	ja
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Halogenfrei	ja
Brandlast	1,04083 kWh
Kontaktmaterial	sonstige
Oberflächenbehandlung Kontakte	sonstige
Verschmutzungsgrad	3
Durchgangswiderstand	3 mOhm
Bemessungsstoßspannung	4 kV

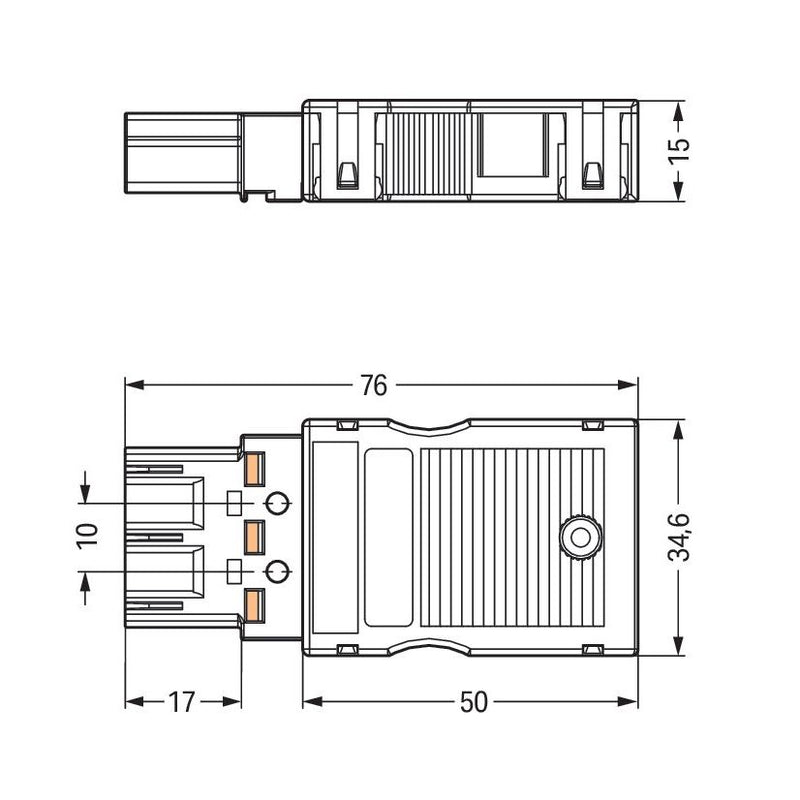

Länge	75,9 mm
Höhe	15 mm
Breite	34,6 mm

Lieferumfang:
25 x WAGO GmbH & Co. KG - Steckverbinder für steckbare Gebäudeinstallation Brückungsstecker 770-1373/146-000 3-polig,braun
