Verbindungsklemme mit Hebeln
für alle Leiterarten
max. 4 mm²
3 Leiter
Gehäusefarbe grau
Umgebungstemperatur max. 40 °C
2,50 mm²
grau
Verbindungsklemme mit Hebeln Serie 222 mit CAGE CLAMP®

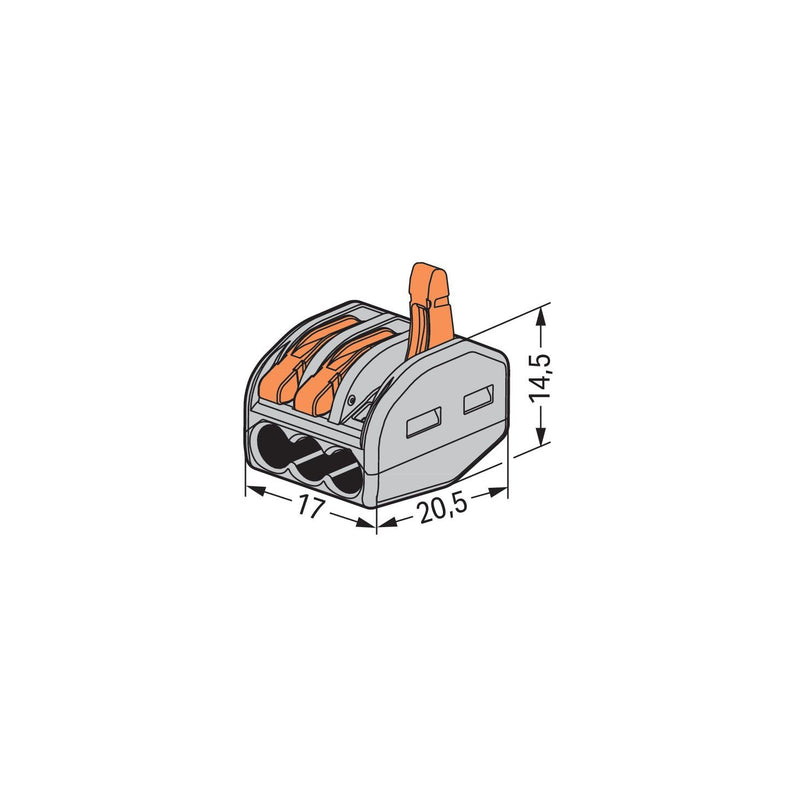

Bei dieser Verbindungsklemme mit Hebeln (Artikelnummer 222-413/995-005) steht ein einfacher und sicherer Anschluss im Vordergrund. Von der Sprechanlagenverdrahtung bis zum Anschluss eines Elektroherdes: Die Verbindung unterschiedlicher Leiterarten übernimmt die kompakte Verbindungsklemme der Serie 222 schnell und sicher. Für den Leiteranschluss werden bei dieser Verbindungsklemme mit Hebeln Abisolierlängen von 9 bis 10 mm benötigt. Die Verbindungsklemmen mit einer Bemessungsspannung von 400 V sind für einen Bemessungsstrom bis 32 A ausgelegt. Sie können deshalb auch für leistungsstarke Verbraucher verwendet werden. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Breite x Höhe x Tiefe betragen die Maße (17 x 14,5 x 20,5) mm. In Abhängigkeit von der Leiterart ist diese Verbindungsklemme mit Hebeln geeignet für Leiterquerschnitte von 0,08 mm² bis 2,5 mm².
Die Verbindungsklemme mit Hebel aus der Serie 221 besticht durch ihr innovatives Design für verschiedene Leitungsquerschnitte. Die WAGO-Klemme mit Hebel ist dadurch ein unverwechselbares Markenzeichnen in der elektrischen Verbindungstechnik. Die flachen Hebel, die sich nahtlos in den Grundkörper der 221 einfügen, wirken im geschlossenen Zustand wie aus einem Guss und sind sauber in jedem Gehäuse zu positionieren ohne störende Kanten. Durch die breite Bauform der einzelnen Hebelglieder, sind diese perfekt werkzeuglos zu betätigen für komfortables Verbinden der Leiter. Das transparante Gehäuse zeigt die robuste Technik und ermöglicht die sofortige Sichtkontrolle für den normativ korrekten Kontakt eindrähtiger, mehrdrähtiger und feindrähtiger Leiter. Die Klaviaturoptik der Hebel stellt eine perfekte Kombination der funktionellen und ästhetischen Verbindungstechnik "
Made by WAGO"
dar.
| Technische Details |
|---|
| Anzahl der Klemmstellen |
3 |
| Nennquerschnitt |
0,8..4 mm² |
| Mit Betätigungshebeln |
ja |
| Farbe |
grau |
| Transparent |
nein |
| Nennspannung |
400 V |
| Nennstrom |
32 A |
| Geeignet für Massivleiter |
ja |
| Geeignet für flexible Leiter |
ja |
| Geeignet für mehrdrahtige Leiter |
ja |
| Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse |
0,08..4 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) |
0,08..2,5 mm² |
| AWG-Bereich |
12..28 |
Lieferumfang:

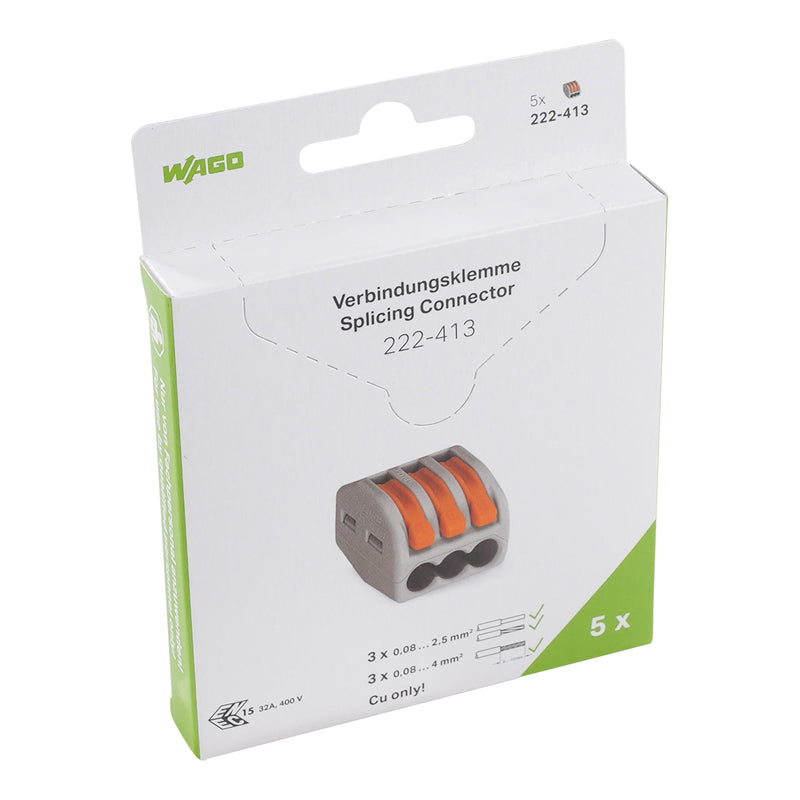

90 x WAGO GmbH & Co. KG - Steckklemme Verbindungsklemme 222-413/995-005 max. 4 qmm,grau
