Verbindungsklemme mit Hebeln
für alle Leiterarten
max. 4 mm²
2 Leiter
Gehäusefarbe grau
Umgebungstemperatur max. 40 °C
2,50 mm²
grau
Verbindungsklemme mit Hebeln Serie 222 mit Hebel

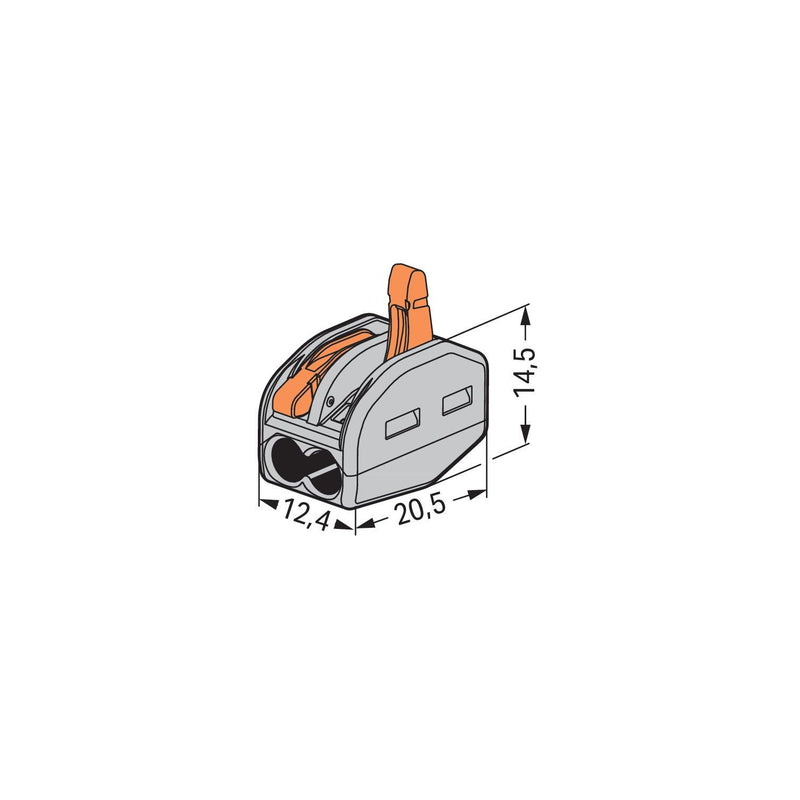

Bei dieser Verbindungsklemme mit Hebeln mit der Artikelnummer 222-412/995-010 steht eine einfache und sichere Verbindung im Vordergrund. Von der Sprechanlagenverdrahtung bis zum Anschluss eines Elektroherdes: Die Verbindung unterschiedlicher Leiterarten übernimmt die kompakte Verbindungsklemme der Serie 222 schnell und sicher. Für den Leiteranschluss werden bei dieser Verbindungsklemme mit Hebeln Abisolierlängen von 9 bis 10 mm benötigt. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl einer Verbindungsklemme: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt die Bemessungsspannung 400 V und der Bemessungsstrom 32 A. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Breite x Höhe x Tiefe betragen die Abmessungen (12,4 x 14,5 x 20,5) mm. Diese Verbindungsklemme mit Hebeln ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet.
Die Verbindungsklemme mit Hebel aus der Serie 221 besticht durch ihr innovatives Design für verschiedene Leitungsquerschnitte. Die WAGO-Klemme mit Hebel ist dadurch ein unverwechselbares Markenzeichnen in der elektrischen Verbindungstechnik. Die flachen Hebel, die sich nahtlos in den Grundkörper der 221 einfügen, wirken im geschlossenen Zustand wie aus einem Guss und sind sauber in jedem Gehäuse zu positionieren ohne störende Kanten. Durch die breite Bauform der einzelnen Hebelglieder, sind diese perfekt werkzeuglos zu betätigen für komfortables Verbinden der Leiter. Das transparante Gehäuse zeigt die robuste Technik und ermöglicht die sofortige Sichtkontrolle für den normativ korrekten Kontakt eindrähtiger, mehrdrähtiger und feindrähtiger Leiter. Die Klaviaturoptik der Hebel stellt eine perfekte Kombination der funktionellen und ästhetischen Verbindungstechnik "
Made by WAGO"
dar.
| Technische Details |
|---|
| Anzahl der Klemmstellen |
2 |
| Nennquerschnitt |
0,8..4 mm² |
| Mit Betätigungshebeln |
ja |
| Farbe |
grau |
| Transparent |
nein |
| Nennspannung |
400 V |
| Nennstrom |
32 A |
| Geeignet für Massivleiter |
ja |
| Geeignet für flexible Leiter |
ja |
| Geeignet für mehrdrahtige Leiter |
ja |
| Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse |
0,08..4 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) |
0,08..2,5 mm² |
| AWG-Bereich |
12..28 |
Lieferumfang:

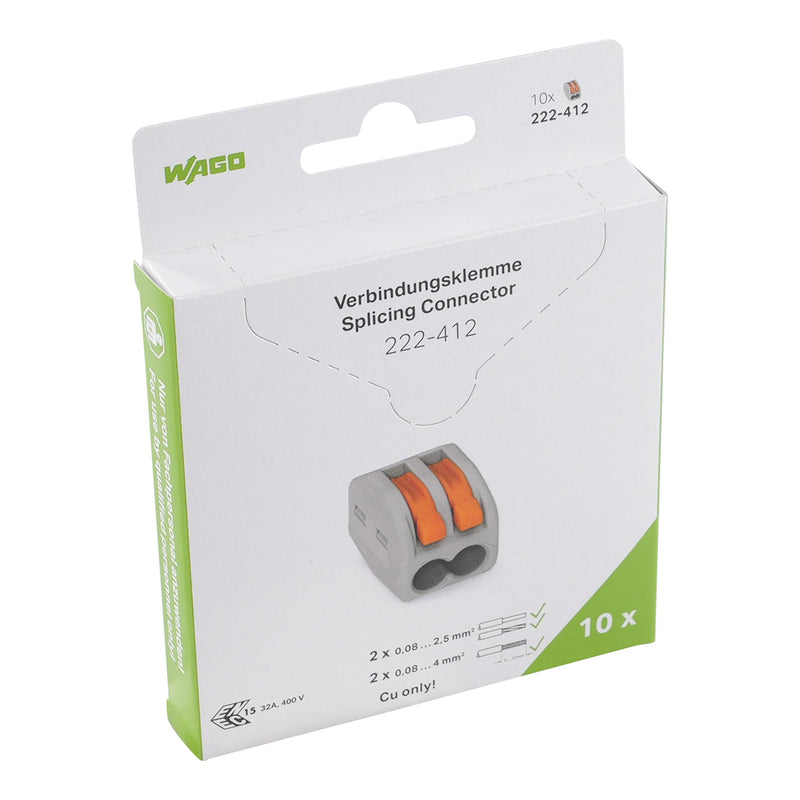

180 x Stück WAGO Verbindungsklemmen 222-412/995-010
