Verbindungsklemme mit Hebeln
für alle Leiterarten
max. 4 mm²
10 Leiter
Gehäusefarbe transparent
Umgebungstemperatur max. 85 °C (T85)
4,00 mm²
transparent

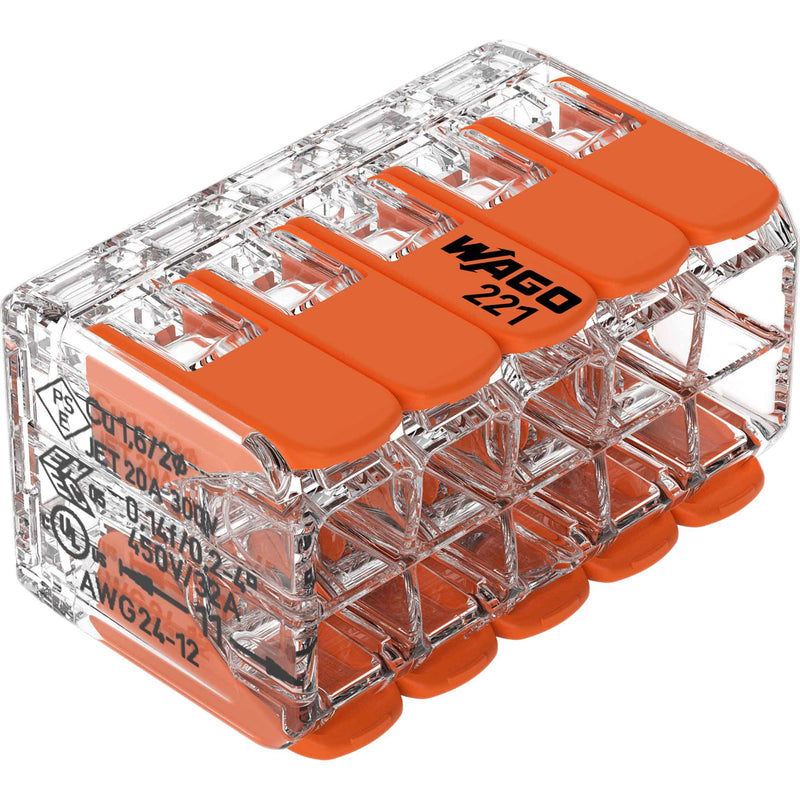

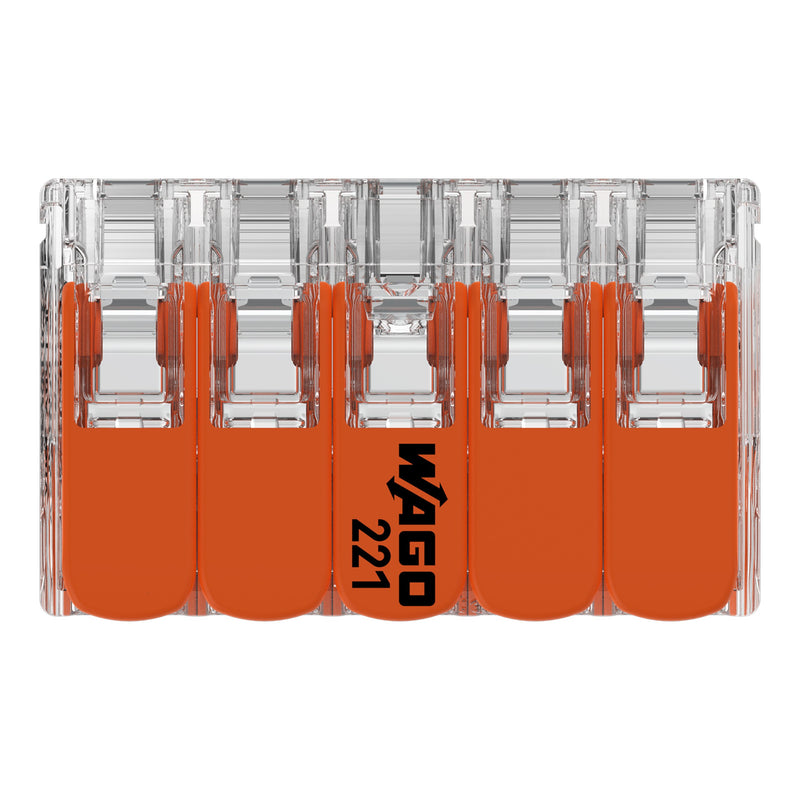

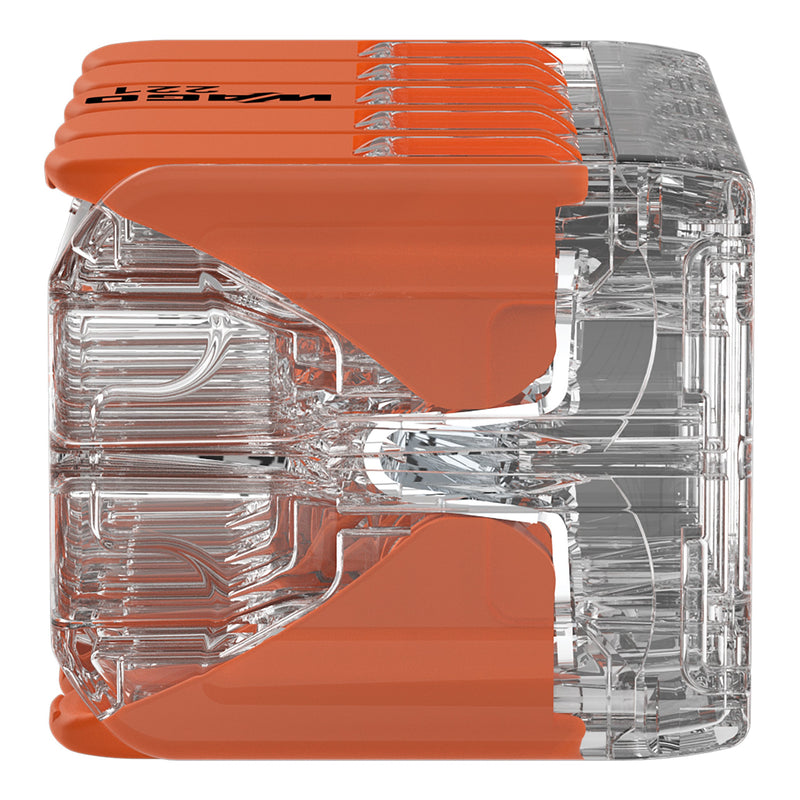

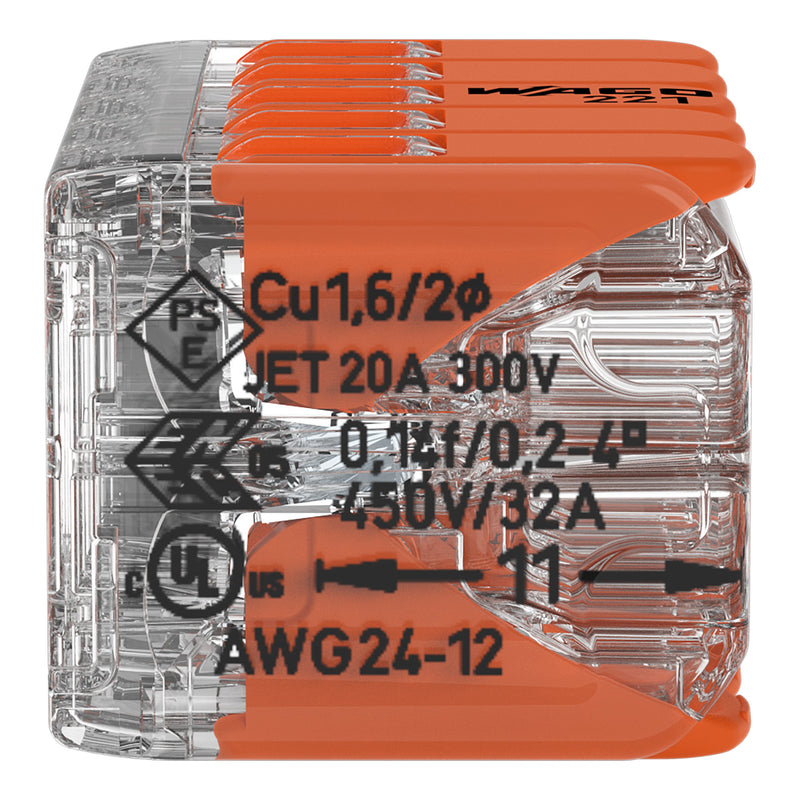

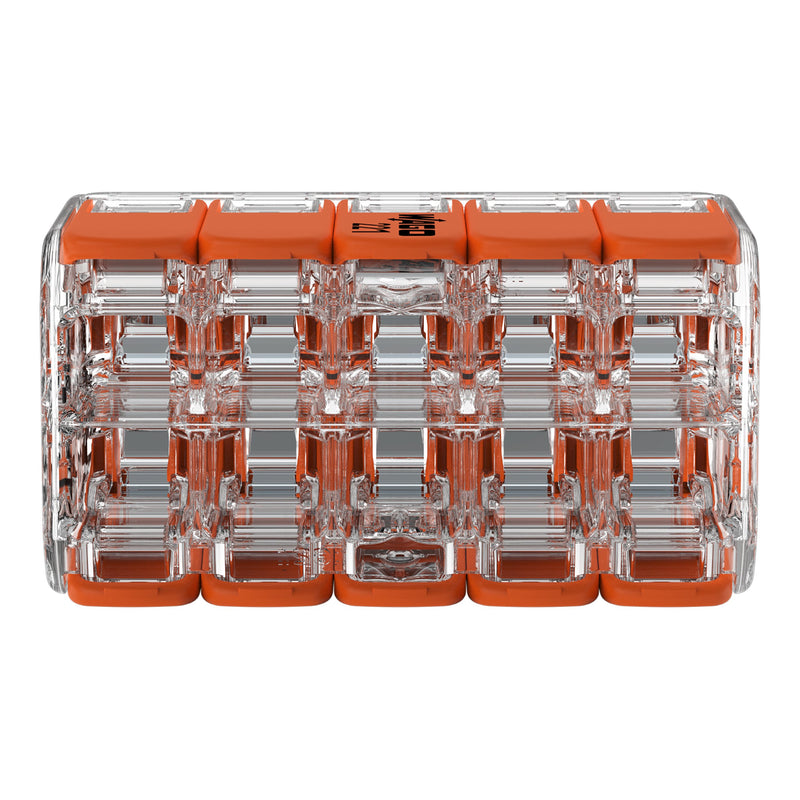

Verbindungsklemme mit Hebeln Serie 221 mit CAGE CLAMP®

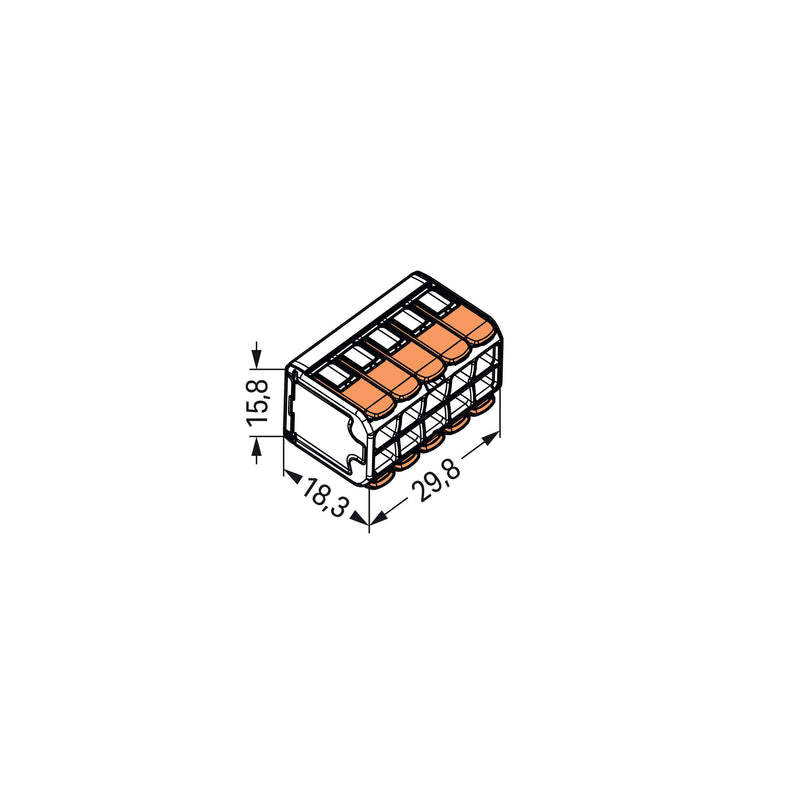

Die Verbindungsklemme mit Hebeln hat die Artikelnummer 221-420 und ermöglicht einen einfachen und sicheren Anschluss. Von der Sprechanlagenverdrahtung bis zum Anschluss eines Elektroherdes: Die Verbindung verschiedener Leiterarten übernimmt die praktische Verbindungsklemme der Serie 221 schnell und sicher. Für den Leiteranschluss werden bei dieser Verbindungsklemme mit Hebeln Abisolierlängen von 11 mm benötigt. Die Verbindungsklemmen mit einer Bemessungsspannung von 450 V sind für einen Bemessungsstrom bis 32 A ausgelegt. Sie können deshalb auch für leistungsstarke Verbraucher verwendet werden. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Einsatz. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen sind in Breite x Höhe x Tiefe (29,8 x 15,8 x 18,3) mm. Diese Verbindungsklemme mit Hebeln ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 4 mm² geeignet.
Die Verbindungsklemme mit Hebel aus der Serie 221 besticht durch ihr innovatives Design für verschiedene Leitungsquerschnitte. Die WAGO-Klemme mit Hebel ist dadurch ein unverwechselbares Markenzeichnen in der elektrischen Verbindungstechnik. Die flachen Hebel, die sich nahtlos in den Grundkörper der 221 einfügen, wirken im geschlossenen Zustand wie aus einem Guss und sind sauber in jedem Gehäuse zu positionieren ohne störende Kanten. Durch die breite Bauform der einzelnen Hebelglieder, sind diese perfekt werkzeuglos zu betätigen für komfortables Verbinden der Leiter. Das transparante Gehäuse zeigt die robuste Technik und ermöglicht die sofortige Sichtkontrolle für den normativ korrekten Kontakt eindrähtiger, mehrdrähtiger und feindrähtiger Leiter. Die Klaviaturoptik der Hebel stellt eine perfekte Kombination der funktionellen und ästhetischen Verbindungstechnik "
Made by WAGO"
dar.
| Technische Details |
|---|
| Anzahl der Klemmstellen |
10 |
| Nennquerschnitt |
0,2..4 mm² |
| Mit Betätigungshebeln |
ja |
| Farbe |
farblos |
| Transparent |
ja |
| Nennspannung |
450 V |
| Nennstrom |
32 A |
| Geeignet für Massivleiter |
ja |
| Geeignet für flexible Leiter |
ja |
| Geeignet für mehrdrahtige Leiter |
ja |
| Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse |
0,14..4 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) |
0,2..4 mm² |
| AWG-Bereich |
12..24 |
Lieferumfang:
15 x Stück WAGO Verbindungsklemmen 221-420
