Verbindungsklemme mit Hebeln
für alle Leiterarten
max. 4 mm²
2 Leiter
Gehäusefarbe transparent
Umgebungstemperatur max. 85 °C (T85)
4,00 mm²
transparent

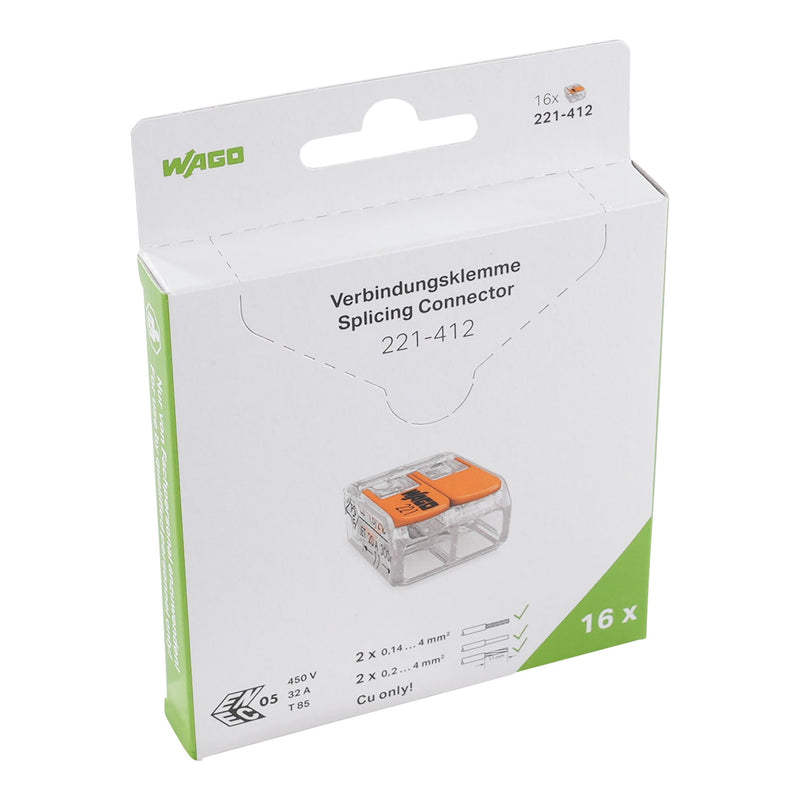

Verbindungsklemme mit Hebeln Serie 221 mit CAGE CLAMP®
Die Verbindungsklemme mit Hebeln hat die Artikelnummer 221-412/995-016 und ermöglicht eine schnelle und sichere Verdrahtung. Von der Sprechanlagenverdrahtung bis zum Anschluss eines Elektroherdes: Die Verbindung verschiedener Leiterarten übernimmt die kompakte Verbindungsklemme der Serie 221 schnell und sicher. Für den Leiteranschluss werden bei dieser Verbindungsklemme mit Hebeln Abisolierlängen von 11 mm benötigt. Diese Verbindungsklemme mit einer Bemessungsspannung von 450 V findet Verwendung bei elektrischen Strömen bis 32 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Einsatz. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Breite x Höhe x Tiefe sind die Maße (13,2 x 8,4 x 18,8) mm. Diese Verbindungsklemme mit Hebeln ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 4 mm² geeignet.
Die Verbindungsklemme mit Hebel aus der Serie 221 besticht durch ihr innovatives Design für verschiedene Leitungsquerschnitte. Die WAGO-Klemme mit Hebel ist dadurch ein unverwechselbares Markenzeichnen in der elektrischen Verbindungstechnik. Die flachen Hebel, die sich nahtlos in den Grundkörper der 221 einfügen, wirken im geschlossenen Zustand wie aus einem Guss und sind sauber in jedem Gehäuse zu positionieren ohne störende Kanten. Durch die breite Bauform der einzelnen Hebelglieder, sind diese perfekt werkzeuglos zu betätigen für komfortables Verbinden der Leiter. Das transparante Gehäuse zeigt die robuste Technik und ermöglicht die sofortige Sichtkontrolle für den normativ korrekten Kontakt eindrähtiger, mehrdrähtiger und feindrähtiger Leiter. Die Klaviaturoptik der Hebel stellt eine perfekte Kombination der funktionellen und ästhetischen Verbindungstechnik "
Made by WAGO"
dar.
| Technische Details |
|---|
| Anzahl der Klemmstellen |
2 |
| Nennquerschnitt |
0,2..4 mm² |
| Mit Betätigungshebeln |
ja |
| Farbe |
farblos |
| Transparent |
ja |
| Nennspannung |
450 V |
| Nennstrom |
32 A |
| Geeignet für Massivleiter |
ja |
| Geeignet für flexible Leiter |
ja |
| Geeignet für mehrdrahtige Leiter |
ja |
| Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse |
0,14..4 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) |
0,2..4 mm² |
| AWG-Bereich |
12..24 |
Lieferumfang:
288 x Stück WAGO Verbindungsklemmen 221-412/995-016
