2-Leiter-Leuchtenklemme
Drücker Leuchtenseite
Leuchtenseite: für alle Leiterarten
Inst.-Seite: für eindrähtige Leiter
Serie 224
max. 2,5 mm²
Umgebungstemperatur max. 60°C
2,50 mm²
weiß

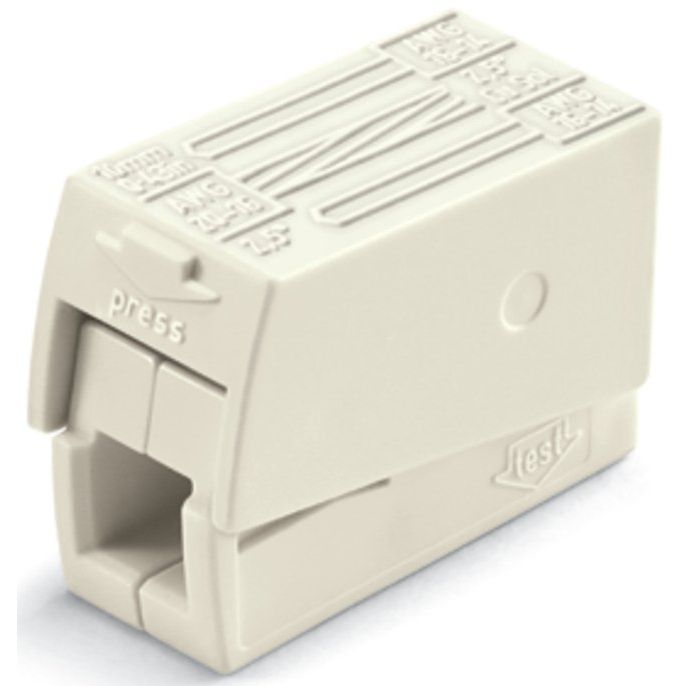

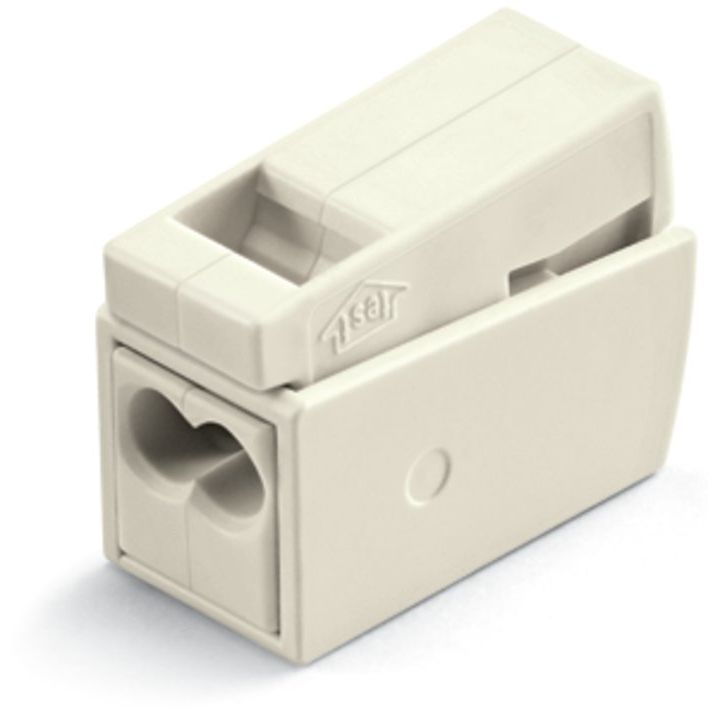

Leuchtenklemme Serie 224, weiß

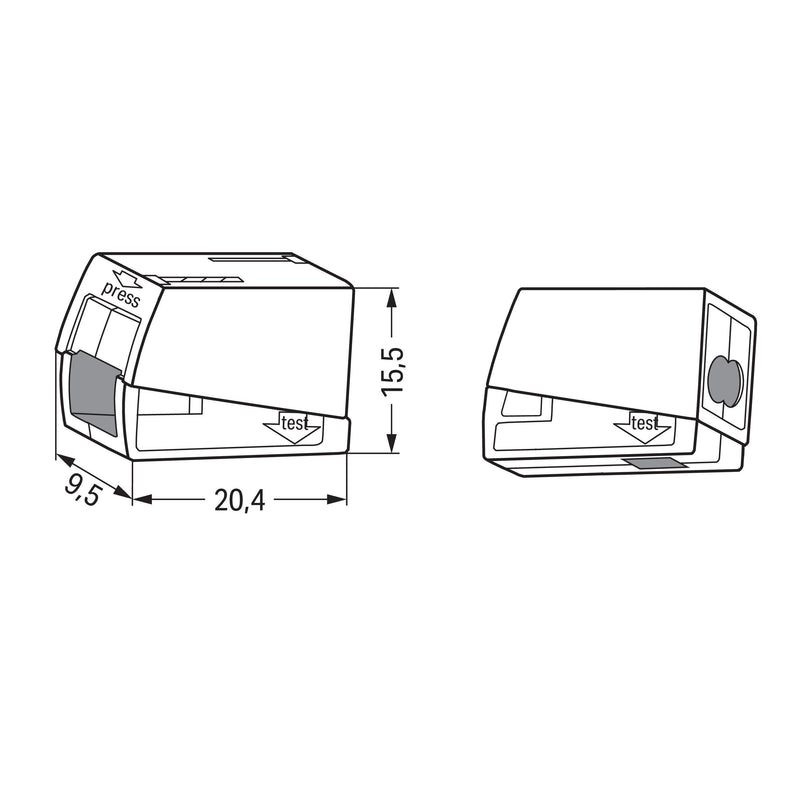

Die Leuchtenklemme (Artikelnummer 224-112) ermöglicht eine einfache und sichere Verdrahtung. Schnell und sicher den Anschluss einer Leuchte realisieren mit den Leuchtenklemmen der Serie 224 jede Lampe im Handumdrehen zum Leuchten bringen. Überall im Gebäude, wo feindrähtige Leiter mit eindrähtigen Leitern verbunden werden müssen, zeigt die Serie 224 ihre Stärken. Bei dieser Leuchtenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 11 mm nötig. Diese Verbindungsklemme mit einer Bemessungsspannung von 400 V findet Verwendung bei elektrischen Strömen bis 24 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Dieses Produkt ist mit der PUSH WIRE®- wie auch CAGE CLAMP®-Technologie ausgestattet. Der Steckklemmanschluss PUSH WIRE® nutzt die Knicksteifigkeit der Leiter, um damit die Federkraft zu überbrücken und so den Leiter schneller zu klemmen. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe sind die Maße (9,5 x 15,5 x 20,5) mm. Diese Leuchtenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 1 mm² bis 2,5 mm² zum einen und für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² zum anderen geeignet.
| Technische Details |
|---|
| Anzahl der Klemmstellen |
3 |
| Nennquerschnitt |
1..2,5 mm² |
| Mit Betätigungshebeln |
nein |
| Farbe |
weiß |
| Transparent |
nein |
| Nennspannung |
400 V |
| Nennstrom |
24 A |
| Geeignet für Massivleiter |
ja |
| Geeignet für flexible Leiter |
ja |
| Geeignet für mehrdrahtige Leiter |
nein |
| Leiterquerschnitt starr (ein-/mehrdrähtig) |
1..2,5 mm² |
| AWG-Bereich |
14..16 |
Lieferumfang:
100 x WAGO GmbH & Co. KG - Steckklemme Leuchtenklemme 224-112 2x1,0-2,5mmq weiss
