Leuchtenklemme
Drücker Leuchtenseite
Leuchtenseite: für alle Leiterarten
Inst.-Seite: für eindrähtige Leiter
Serie 224
max. 2,5 mm²
Umgebungstemperatur max. 75 °C
2,50 mm²
schwarz

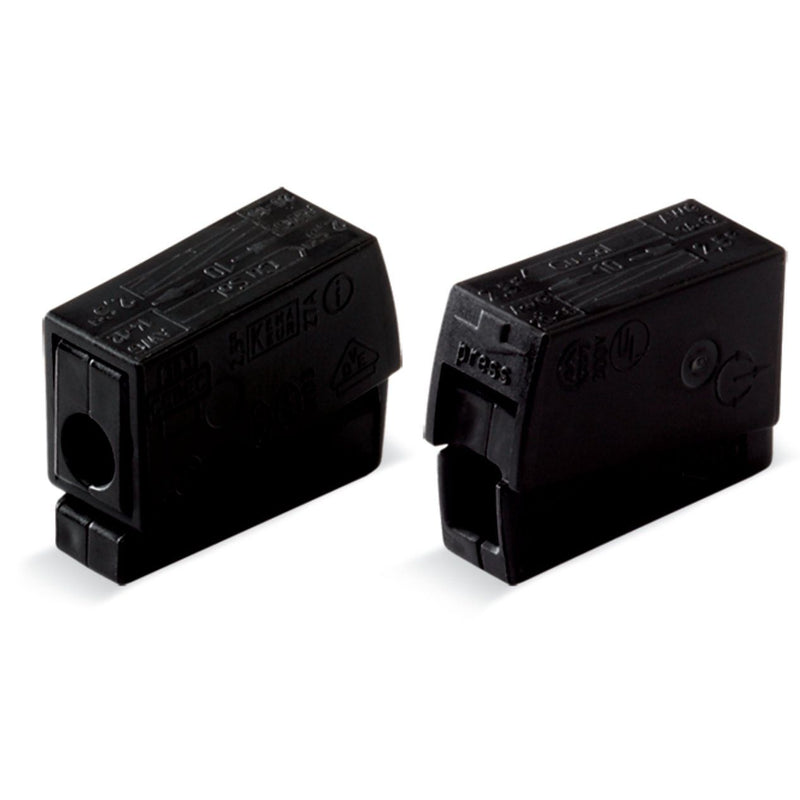

Leuchtenklemme Serie 224 mit Push-in
Die Leuchtenklemme hat die Artikelnummer 224-104 und ermöglicht eine einfache und zuverlässige Verdrahtung. Schnell und sicher den Anschluss einer Leuchte realisieren mit den Leuchtenklemmen der Serie 224 jede Lampe im Handumdrehen zum Leuchten bringen. Überall im Gebäude, wo feindrähtige Leiter mit eindrähtigen Leitern verbunden werden müssen, zeigt die Serie 224 ihre Stärken. Diese Leuchtenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 9 und 11 mm . Die Verbindungsklemmen mit einer Bemessungsspannung von 400 V sind für einen Bemessungsstrom bis 24 A ausgelegt. Sie können deshalb auch für leistungsstarke Verbraucher verwendet werden. Bei diesem Produkt wird die PUSH WIRE®- wie auch CAGE CLAMP®-Technologie eingesetzt. Die schnellste Art, einen Leiter zu klemmen ist unser bewährter Steckklemmanschluss PUSH WIRE®. Diese Anschlussart nutzt die Knicksteifigkeit der Leiter, um die Federkraft zu überwinden. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Breite x Höhe x Tiefe betragen die Abmessungen (8 x 15,5 x 20,4) mm. Diese Leuchtenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 1 mm² bis 2,5 mm² zum einen und für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² zum anderen geeignet.
| Technische Details |
|---|
| Anzahl der Klemmstellen |
2 |
| Nennquerschnitt |
1..2,5 mm² |
| Mit Betätigungshebeln |
nein |
| Farbe |
schwarz |
| Transparent |
nein |
| Nennspannung |
400 V |
| Nennstrom |
24 A |
| Geeignet für Massivleiter |
ja |
| Geeignet für flexible Leiter |
ja |
| Geeignet für mehrdrahtige Leiter |
nein |
| Leiterquerschnitt starr (ein-/mehrdrähtig) |
1..2,5 mm² |
| AWG-Bereich |
12..14 |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Steckklemme Leuchtenklemme 224-104 − 100 Stück
