Leuchtenklemme
Drücker Leuchtenseite
Leuchtenseite: für alle Leiterarten
Inst.-Seite: für eindrähtige Leiter
Serie 224
max. 2,5 mm²
Umgebungstemperatur max. 60°C
2,50 mm²
grau

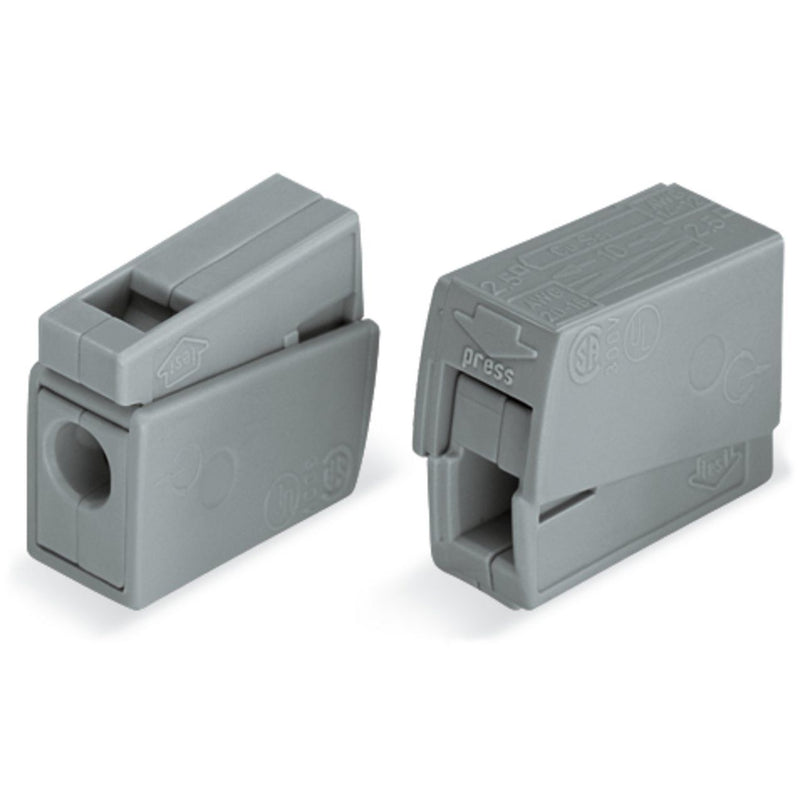

Leuchtenklemme Serie 224, grau
Die Leuchtenklemme mit der Artikelnummer 224-101 ermöglicht eine einfache und zuverlässige Verbindung. Schnell und sicher den Anschluss einer Leuchte realisieren mit den Leuchtenklemmen der Serie 224 jede Lampe im Handumdrehen zum Leuchten bringen. Überall im Gebäude, wo feindrähtige Leiter mit eindrähtigen Leitern verbunden werden müssen, zeigt die Serie 224 ihre Stärken. Bei dieser Leuchtenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 11 mm erforderlich. Diese Verbindungsklemme mit einer Bemessungsspannung von 400 V findet Verwendung bei elektrischen Strömen bis 24 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Bei diesem Produkt findet die PUSH WIRE®- und CAGE CLAMP®-Technologie Verwendung. Die schnellste Art, einen Leiter zu klemmen ist unser bewährter Steckklemmanschluss PUSH WIRE®. Diese Anschlussart nutzt die Knicksteifigkeit der Leiter, um dadurch die Federkraft zu überwinden. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Breite x Höhe x Tiefe betragen die Abmessungen (8 x 15,5 x 20,4) mm. Diese Leuchtenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 1 mm² bis 2,5 mm² zum einen und für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² zum anderen geeignet.
| Technische Details |
|---|
| Anzahl der Klemmstellen |
2 |
| Nennquerschnitt |
1..2,5 mm² |
| Mit Betätigungshebeln |
nein |
| Farbe |
grau |
| Transparent |
nein |
| Nennspannung |
400 V |
| Nennstrom |
24 A |
| Geeignet für Massivleiter |
ja |
| Geeignet für flexible Leiter |
ja |
| Geeignet für mehrdrahtige Leiter |
nein |
| Leiterquerschnitt starr (ein-/mehrdrähtig) |
1..2,5 mm² |
| AWG-Bereich |
12..14 |
Lieferumfang:
100 x Stück WAGO GmbH & Co. KG - Steckklemme Leuchtenklemme 224-101 1,0-2,5mmq grau
