Durchgangsverbinder mit Hebeln
für alle Leiterarten
max. 4 mm²
2 Leiter
Gehäusefarbe transparent
Deckelfarbe transparent
Umgebungstemperatur max. 85 °C (T85)
4,00 mm²
transparent
Durchgangsverbinder mit Hebeln Serie 221 mit Hebel
Durchgangsverbinder mit Hebeln hat die Artikelnummer 221-2411/995-012 und bietet eine fehlerfreie Elektroinstallation. Von der Sprechanlagenverdrahtung bis zum Anschluss eines Elektroherdes: Die Verbindung verschiedener Leiterarten übernimmt die kompakte Verbindungsklemme der Serie 221 schnell und sicher. Durchgangsverbinder mit Hebeln benötigt für den Leiteranschluss eine Abisolierlänge zwischen 11 mm . Diese Verbindungsklemme mit einer Bemessungsspannung von 450 V findet Verwendung bei elektrischen Strömen bis 32 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe sind die Abmessungen (8,1 x 8,9 x 35,5) mm. Durchgangsverbinder mit Hebeln ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 4 mm² geeignet.
Die Verbindungsklemme mit Hebel aus der Serie 221 besticht durch ihr innovatives Design für verschiedene Leitungsquerschnitte. Die WAGO-Klemme mit Hebel ist dadurch ein unverwechselbares Markenzeichnen in der elektrischen Verbindungstechnik. Die flachen Hebel, die sich nahtlos in den Grundkörper der 221 einfügen, wirken im geschlossenen Zustand wie aus einem Guss und sind sauber in jedem Gehäuse zu positionieren ohne störende Kanten. Durch die breite Bauform der einzelnen Hebelglieder, sind diese perfekt werkzeuglos zu betätigen für komfortables Verbinden der Leiter. Das transparante Gehäuse zeigt die robuste Technik und ermöglicht die sofortige Sichtkontrolle für den normativ korrekten Kontakt eindrähtiger, mehrdrähtiger und feindrähtiger Leiter. Die Klaviaturoptik der Hebel stellt eine perfekte Kombination der funktionellen und ästhetischen Verbindungstechnik "
Made by WAGO"
dar.
| Technische Details |
|---|
| Anzahl der Klemmstellen |
2 |
| Nennquerschnitt |
0,2..4 mm² |
| Mit Betätigungshebeln |
ja |
| Farbe |
farblos |
| Transparent |
ja |
| Nennspannung |
450 V |
| Nennstrom |
32 A |
| Geeignet für Massivleiter |
ja |
| Geeignet für flexible Leiter |
ja |
| Geeignet für mehrdrahtige Leiter |
ja |
| Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse |
0,2..4 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) |
0,2..4 mm² |
| AWG-Bereich |
14..18 |
Lieferumfang:

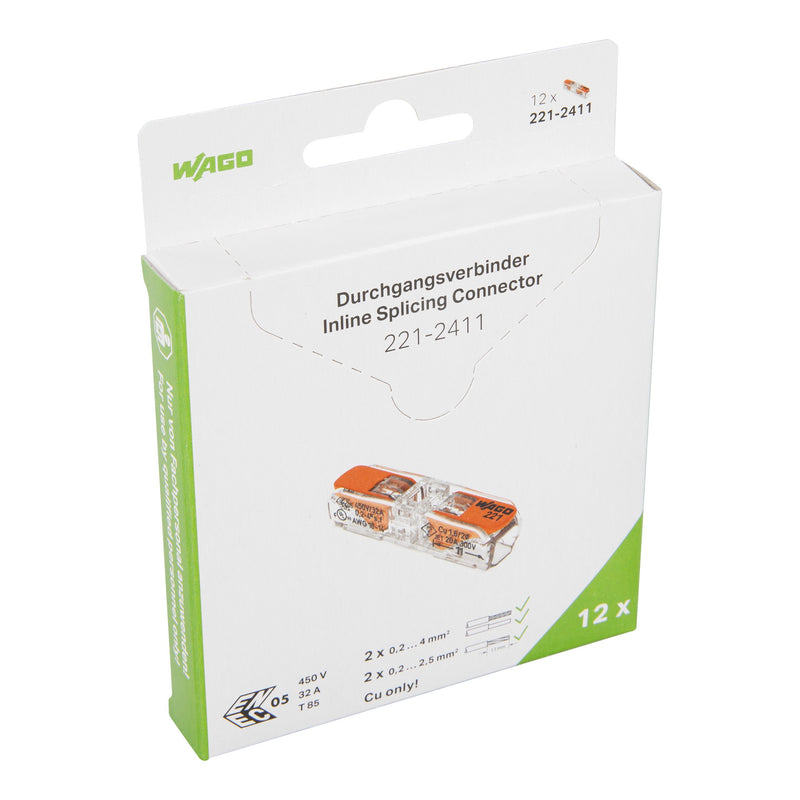

12 x WAGO GmbH & Co. KG - Steckklemme Durchgangsverbinder +Hebel 221-2411/995-012 max 4qmm transparent
