Verbindungsklemme mit Hebeln
für alle Leiterarten
für Anwendungen Ex e
max. 6 mm²
3 Leiter
Gehäusefarbe transparent
Betriebstemperatur max. 105 °C
6,00 mm²
transparent

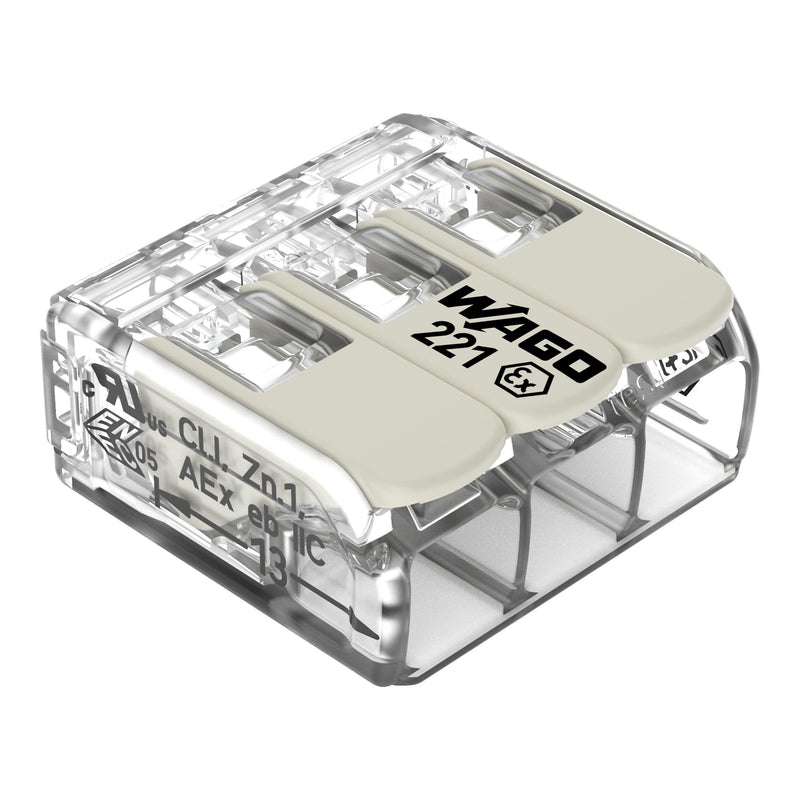

Verbindungsklemme mit Hebeln Serie 221 mit CAGE CLAMP®

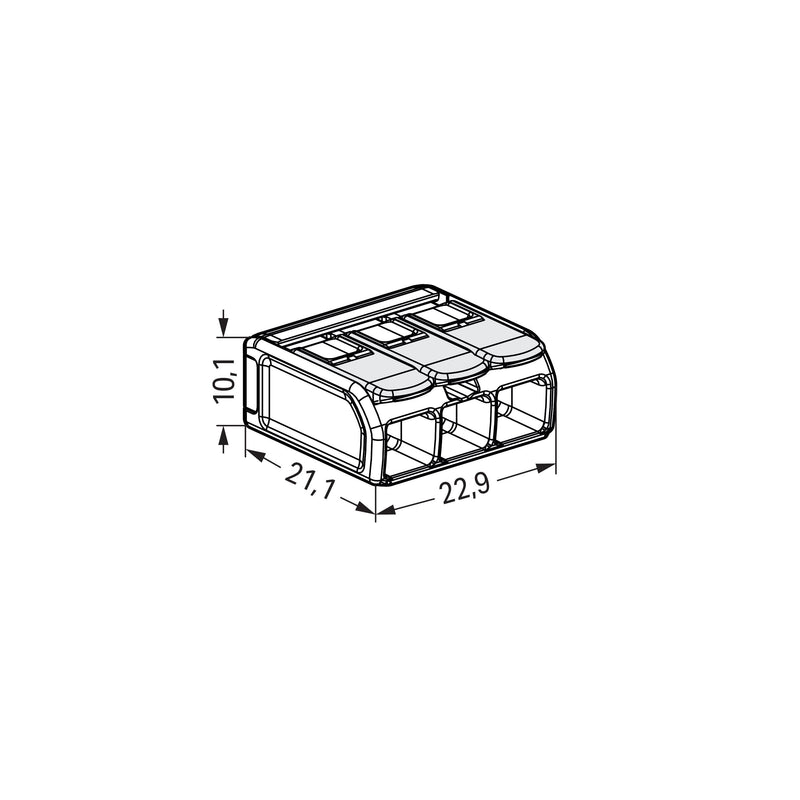

Bei dieser Verbindungsklemme mit Hebeln mit der Artikelnummer 221-683 steht ein schneller und sicherer Anschluss im Vordergrund. Von der Sprechanlagenverdrahtung bis zum Anschluss eines Elektroherdes Die Verbindung verschiedener Leiterarten übernimmt die kompakte Verbindungsklemme der Serie 221 schnell und sicher. Für den Leiteranschluss werden bei dieser Verbindungsklemme mit Hebeln Abisolierlängen von 12 bis 14 mm benötigt. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Maße betragen in Breite x Höhe x Tiefe (22,9 x 10,1 x 21,1) mm. In Abhängigkeit von der Leiterart eignet sich diese Verbindungsklemme mit Hebeln für Leiterquerschnitte von 0,5 mm² bis 6 mm².
Die Verbindungsklemme mit Hebel aus der Serie 221 besticht durch ihr innovatives Design für verschiedene Leitungsquerschnitte. Die WAGO-Klemme mit Hebel ist dadurch ein unverwechselbares Markenzeichnen in der elektrischen Verbindungstechnik. Die flachen Hebel, die sich nahtlos in den Grundkörper der 221 einfügen, wirken im geschlossenen Zustand wie aus einem Guss und sind sauber in jedem Gehäuse zu positionieren ohne störende Kanten. Durch die breite Bauform der einzelnen Hebelglieder, sind diese perfekt werkzeuglos zu betätigen für komfortables Verbinden der Leiter. Das transparante Gehäuse zeigt die robuste Technik und ermöglicht die sofortige Sichtkontrolle für den normativ korrekten Kontakt eindrähtiger, mehrdrähtiger und feindrähtiger Leiter. Die Klaviaturoptik der Hebel stellt eine perfekte Kombination der funktionellen und ästhetischen Verbindungstechnik "
Made by WAGO"

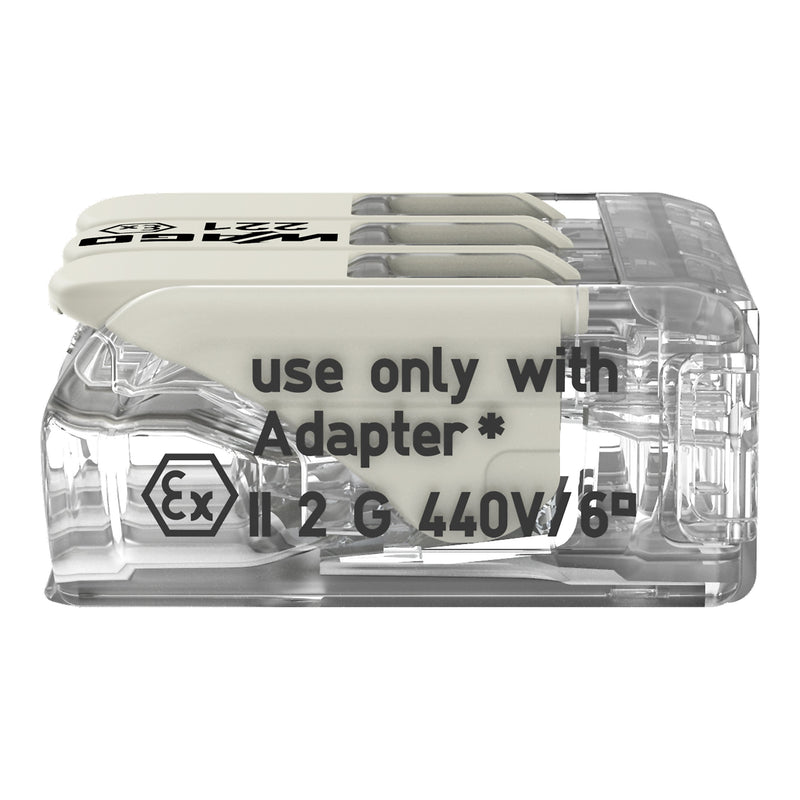

dar. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).
| Technische Details |
|---|
| Anzahl der Klemmstellen |
3 |
| Nennquerschnitt |
0,5..6 mm² |
| Mit Betätigungshebeln |
ja |
| Farbe |
farblos |
| Transparent |
ja |
| Nennspannung |
440 V |
| Nennstrom |
37 A |
| Geeignet für Massivleiter |
ja |
| Geeignet für flexible Leiter |
ja |
| Geeignet für mehrdrahtige Leiter |
ja |
| Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse |
0,5..6 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) |
0,5..6 mm² |
| AWG-Bereich |
10..20 |
Lieferumfang:
30 x WAGO COMPACT-Verbindungsklemme 221-683 Ex e
