Verbindungsklemme mit Hebeln
für alle Leiterarten
für Anwendungen Ex e
max. 6 mm²
2 Leiter
Gehäusefarbe transparent
Betriebstemperatur max. 105 °C
6,00 mm²
transparent

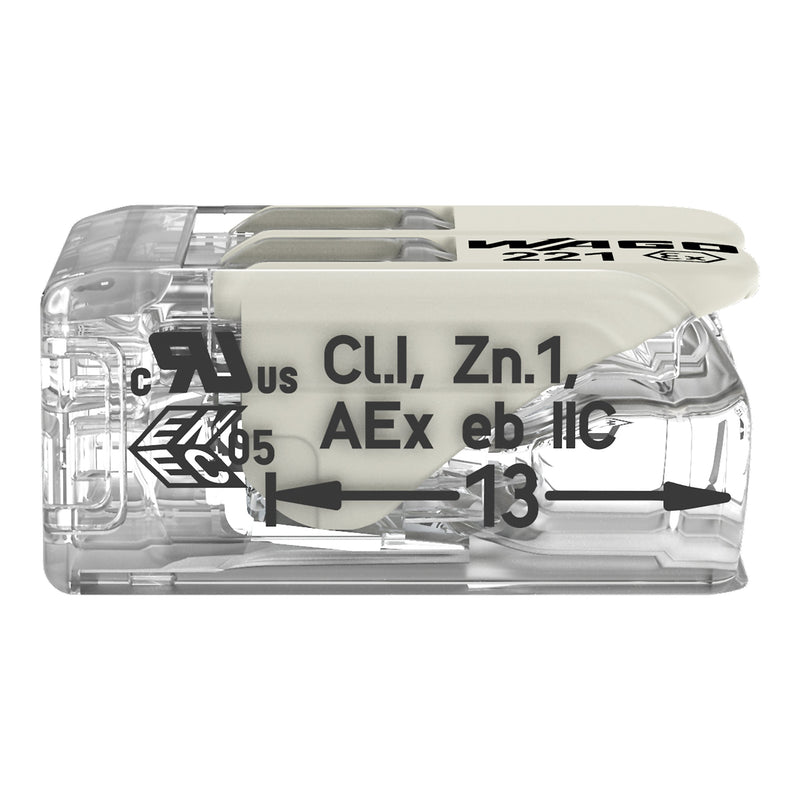

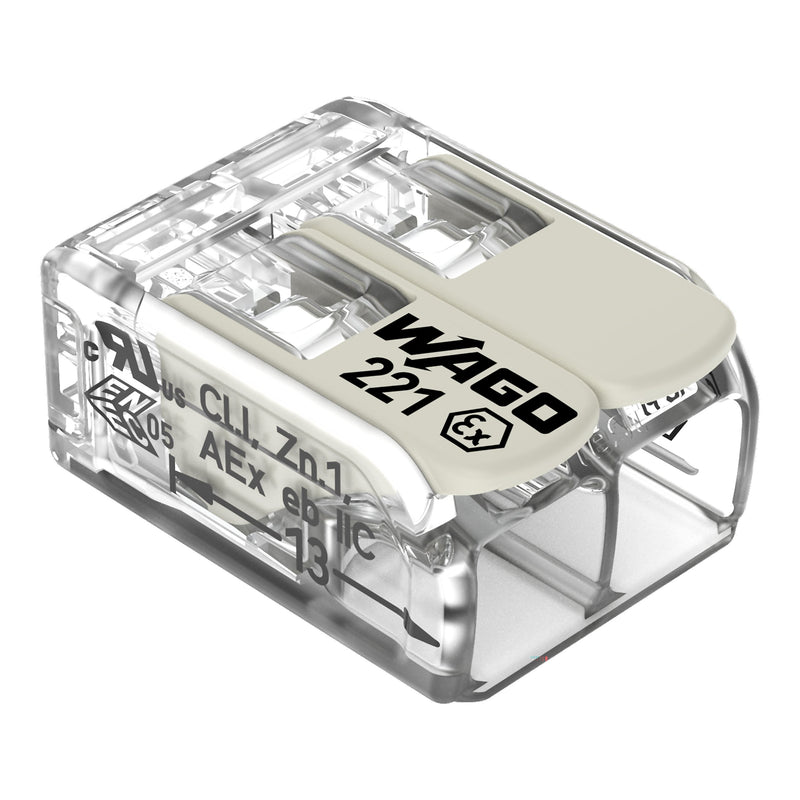

Verbindungsklemme mit Hebeln Serie 221 mit Hebel

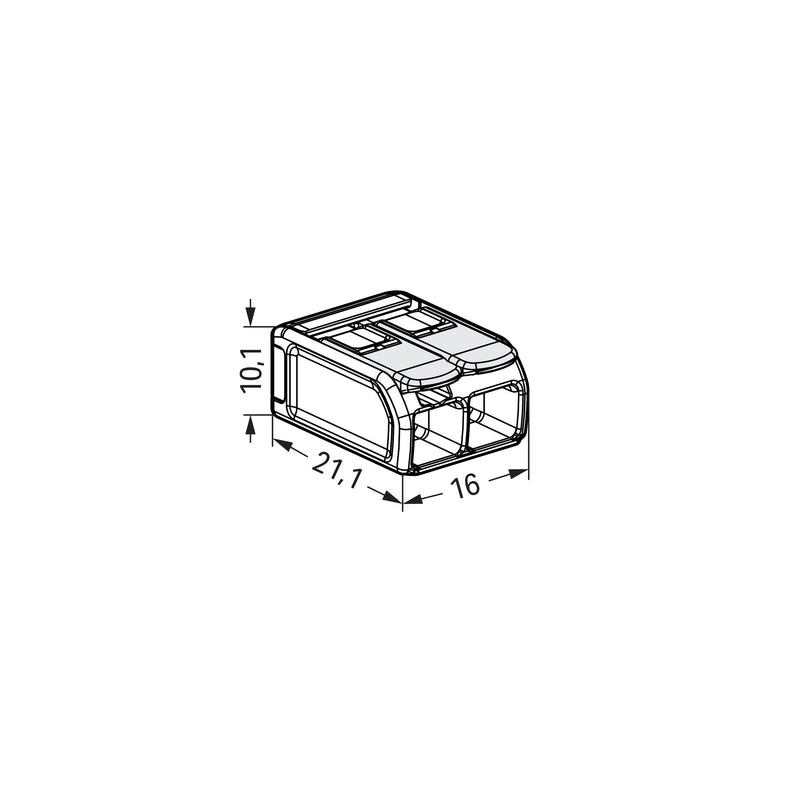

Bei dieser Verbindungsklemme mit Hebeln mit der Artikelnummer 221-682 steht eine schnelle und sichere Verbindung im Vordergrund. Von der Sprechanlagenverdrahtung bis zum Anschluss eines Elektroherdes: Die Verbindung verschiedener Leiterarten übernimmt die praktische Verbindungsklemme der Serie 221 schnell und sicher. Bei dieser Verbindungsklemme mit Hebeln ist für den Leiteranschluss eine Abisolierlänge im Bereich von 12 bis 14 mm erforderlich. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Abmessungen sind in Breite x Höhe x Tiefe (16 x 10,1 x 21,1) mm. In Abhängigkeit von der Leiterart eignet sich diese Verbindungsklemme mit Hebeln für Leiterquerschnitte von 0,5 mm² bis 6 mm².

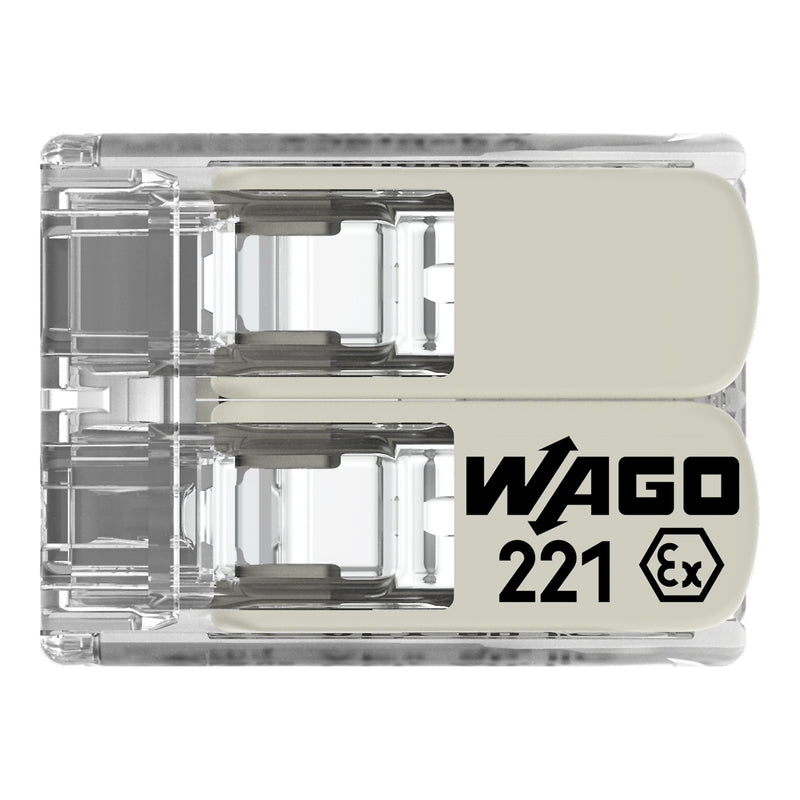

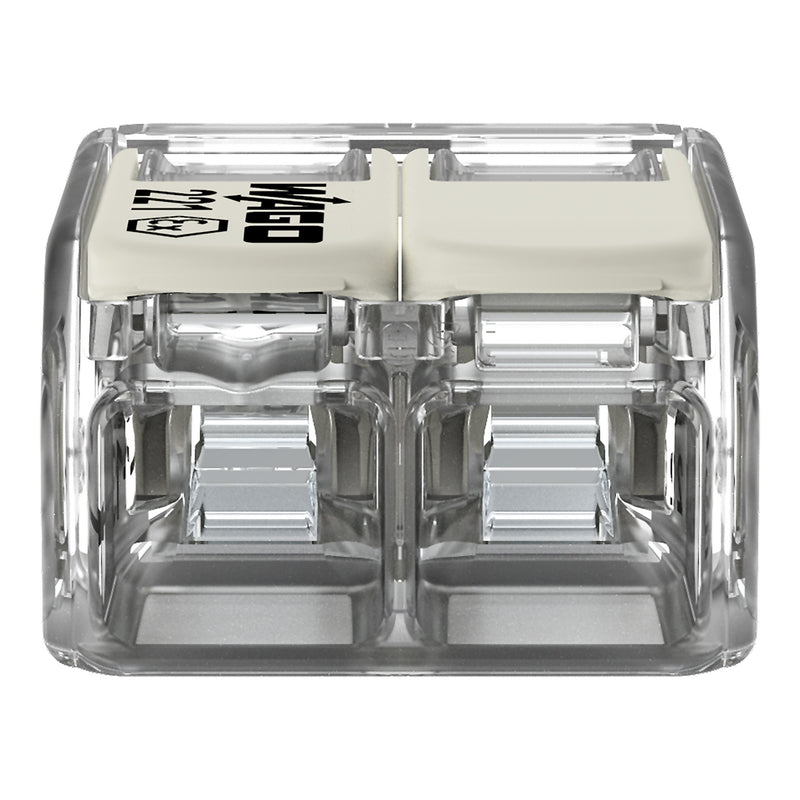

Die Verbindungsklemme mit Hebel aus der Serie 221 besticht durch ihr innovatives Design für verschiedene Leitungsquerschnitte. Die WAGO-Klemme mit Hebel ist dadurch ein unverwechselbares Markenzeichnen in der elektrischen Verbindungstechnik. Die flachen Hebel, die sich nahtlos in den Grundkörper der 221 einfügen, wirken im geschlossenen Zustand wie aus einem Guss und sind sauber in jedem Gehäuse zu positionieren ohne störende Kanten. Durch die breite Bauform der einzelnen Hebelglieder, sind diese perfekt werkzeuglos zu betätigen für komfortables Verbinden der Leiter. Das transparante Gehäuse zeigt die robuste Technik und ermöglicht die sofortige Sichtkontrolle für den normativ korrekten Kontakt eindrähtiger, mehrdrähtiger und feindrähtiger Leiter. Die Klaviaturoptik der Hebel stellt eine perfekte Kombination der funktionellen und ästhetischen Verbindungstechnik "
Made by WAGO"

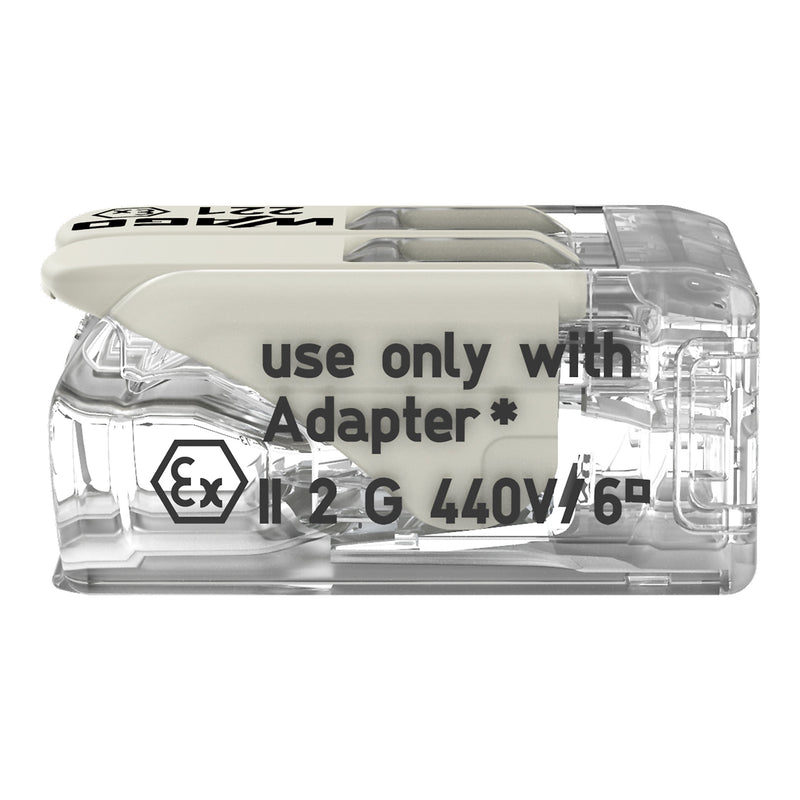

dar. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).
| Technische Details |
|---|
| Anzahl der Klemmstellen |
2 |
| Nennquerschnitt |
0,5..6 mm² |
| Mit Betätigungshebeln |
ja |
| Farbe |
farblos |
| Transparent |
ja |
| Nennspannung |
440 V |
| Nennstrom |
37 A |
| Geeignet für Massivleiter |
ja |
| Geeignet für flexible Leiter |
ja |
| Geeignet für mehrdrahtige Leiter |
ja |
| Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse |
0,5..6 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) |
0,5..6 mm² |
| AWG-Bereich |
10..20 |
Lieferumfang:
50 x WAGO COMPACT-Verbindungsklemme 221-682 Ex e
