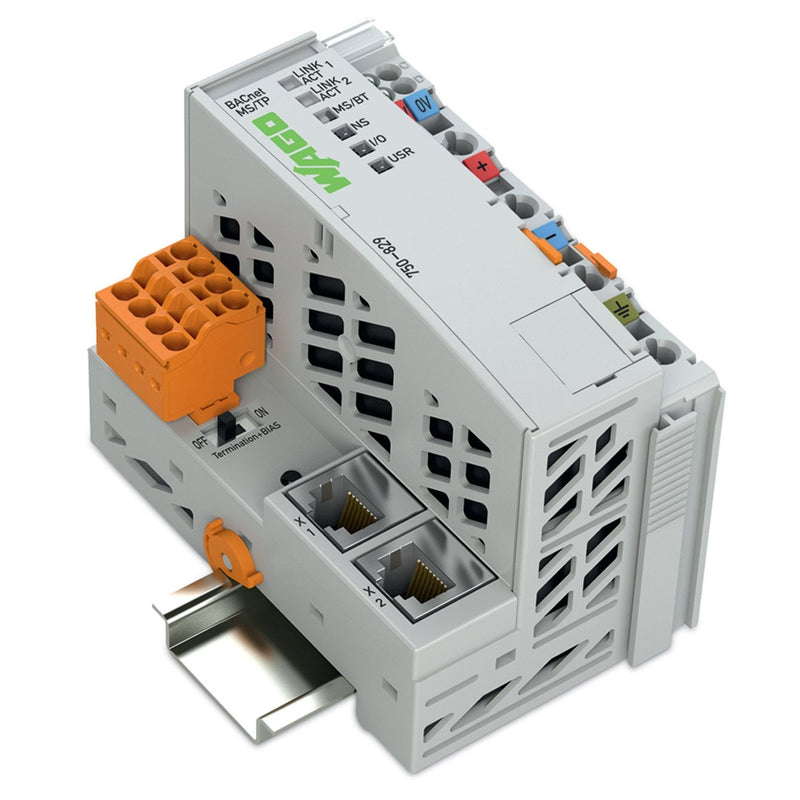

Controller BACnet MS/TPDer BACnet-MS/TP-Controller (750-829) verbindet das WAGO-I/O-SYSTEM mit dem Protokoll BACnet. Der 750-829 entspricht dem BACnet-Device-Profil B-BC gemäß DIN EN ISO 16484-5. Die Kommunikation mit anderen BACnet-Geräten erfolgt über BACnet MS/TP.
1. Native-Server: Für die an den Controller angeschlossenen Digitaleingangs-/-ausgangsmodule und Analogeingangs-/-ausgangsmodule werden automatisch passende BACnet-Objekte pro Kanal generiert..
2. Application-Server: Weitere, unterstützte BACnet-Objekte können über die IEC-61131-3-Programmierumgebung angelegt und einem BACnet-Netzwerk zur Verfügung gestellt werden..
3. Application-Client: Mit der Client-Funktionalität ist ein Zugriff auf Objekte und deren Eigenschaften von anderen BACnet-Geräten aus möglich..
Das Gerät ist programmierbar gemäß IEC 61131-3, unterstützt Multitasking und verfügt über eine gepufferte Echtzeituhr.
Als Service-Schnittstelle werden die ETHERNET-Schnittstellen z.B. für einen IEC-Download verwendet. Die zwei ETHERNET-Schnittstellen und der integrierte Switch ermöglichen darüber hinaus die ETHERNET-Verdrahtung in Linientopologie. Zusätzliche Infrastrukturelemente wie Switch oder Hub können somit entfallen. Beide Schnittstellen unterstützen Autonegotiation und Auto-MDI(X).
Ein integrierter Web-Server stellt dem Benutzer Konfigurationsmöglichkeiten und Statusinformationen des Controllers zur Verfügung. Der Webserver kann nicht über BACnet MS/TP verwendet werden.
Für die Erstinbetriebnahme muss über einen Standard-Web-Browser auf das Web-Based-Management (WBM) zugegriffen, dort die Baudrate festlegt und der MSTP-Feldbus aktiviert werden. Die weitere Konfiguration und Inbetriebnahme erfolgt dann mit der Windows-Software WAGO-BACnet-Konfigurator (mindestens V1.8), wofür ein zusätzlicher BACnet-Router im Netzwerk erforderlich ist.
Die unterstützten Objekte, Dienste und Eigenschaften sind dem PICS (Protocol Implementation Statement) zu entnehmen. Der Controller unterstützt maximal 250 BACnet-Objekte.
Über einen Schiebeschalter kann gemeinsam mit dem BIAS-Netzwerk ein Abschlusswiderstand auf die RS-485-Schnittstelle zugeschaltet werden.
| Technische Details |
|---|
| Versorgungsspannung bei DC |
24 V |
| Spannungsart der Versorgungsspannung |
DC |
| Ausführung |
modular |
| Anzahl der HW-Schnittstellen Industrial Ethernet |
2 |
| Anzahl der HW-Schnittstellen sonstige |
1 |
| Mit optischer Schnittstelle |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
ja |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Unterstützt Protokoll für DNP3 |
nein |
| Unterstützt Protokoll für IEC 60870 |
nein |
| Unterstützt Protokoll für IEC 61850 Ethernet |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| LTE |
nein |
| IO-Link Master |
nein |
| Systemkomponente |
ja |
| Redundanzfähigkeit |
nein |
| Mit Display |
nein |
| Speicherart |
RAM |
| Speichergröße |
1024 kByte |
| Programmspeichererweiterung möglich |
nein |
| Tragschienenmontage möglich |
ja |
| Wand-/Direktmontage möglich |
nein |
| Fronteinbau möglich |
nein |
| Rack-Montage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
ja |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
ja |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
62 mm |
| Höhe |
100 mm |
| Tiefe |
100 mm |
