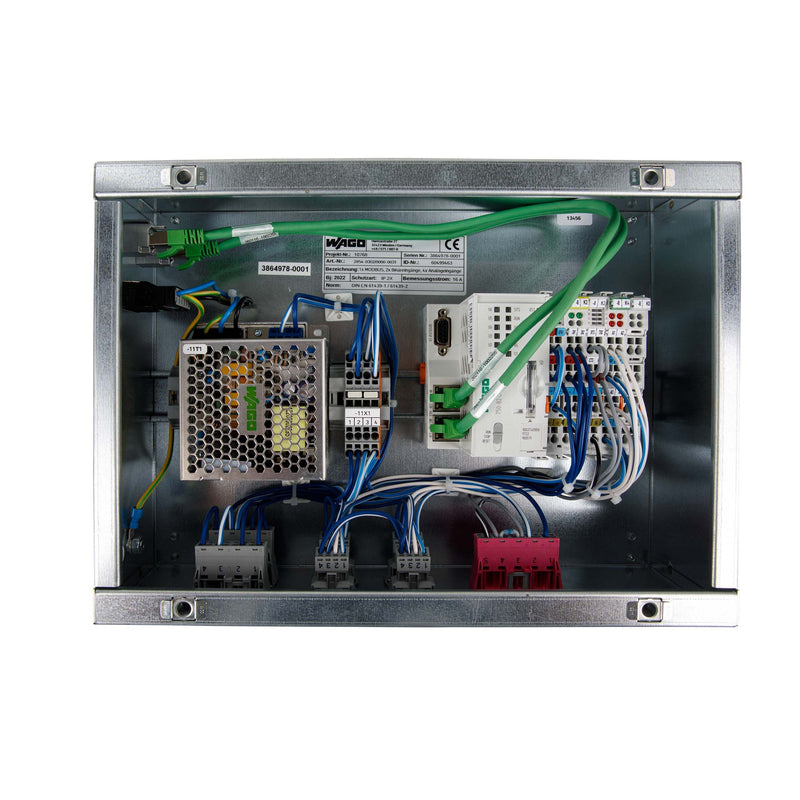

Systemverteiler Wetterstation, Typ 3
Modbus®, 4 20 mA
2 x BE (DC 24 V), 4 x AI (4 20 mA)
1 x RS-232/-485Systemverteiler zur Aufnahme und Auswertung von Wettersensorik
Die WAGO Wetterstation stellt alle relevanten Sensordaten, wie zum Beispiel Temperatur, Niederschlag, Windgeschwindigkeit und Helligkeit, zur weiteren Verarbeitung und zur Anzeige auf einer Visualisierung oder einem Managementsystem zur Verfügung. Wettersensoren verschiedener Hersteller können an digitalen Eingängen, analogen Eingängen sowie via RS-485 aufgenommen werden.
Funktion
digitale Sensoren: Reserve, Zentralbefehl Sonnenschutz AUF über 2-Kanal-Digitaleingang (750-400)
analoge Sensoren: Pyranometer (Globalstrahlung), Windsensor 1 - 3 über 4-Kanal-Analogeingang (750-455)
Allgemeines
Einspeisung 1-Phasig 1. Phase: Steuerung
Netzwerk (Ethernet) 2 x RJ-45 (Cat.6)
Controller PFC200 (750-8212)
Schnittstelle für Bedienung RS-485 Schnittstelle (750-652)
Spannungsversorgung
für Steuerung/Feldgeräte: DC 24 V / 2,5 A über Primär getaktete Stromversorgung (787-1712)
Verlustleistung Bauteile: 11,8 W
| Technische Details |
|---|
| Enthält Funktionsbausteine |
nein |
| Enthält Grundgerät |
ja |
| Enthält Baugruppenträger |
ja |
| Enthält Stromversorgung |
ja |
| Enthält analoges Eingangs-Modul |
ja |
| Enthält analoges Ausgangs-Modul |
nein |
| Enthält digitales Eingangs-Modul |
nein |
| Enthält digitales Ausgangs-Modul |
nein |
| Enthält Funktions-Modul |
nein |
| Enthält Technologie-Modul |
nein |
| Enthält Kommunikations-Modul |
ja |
| Enthält Speichereinheit |
nein |
| Enthält Simulationsmodul |
nein |
| Enthält Verbindungskabel |
nein |
| Enthält Bedieneinheit |
nein |
| Enthält Monitor |
nein |
| Enthält Programmier-Software |
nein |
| Enthält Engineering-Software |
nein |
| Enthält Visualisierungs-Software |
nein |
| Enthält Bibliotheken |
nein |
| Enthält Dokumentation |
nein |
| Enthält weitere Komponenten |
ja |
| Software vorinstalliert |
nein |
Lieferumfang:
1 x WAGO SPS-Geräteset Systemverteiler Wetterstation 2854-302/000-031 Typ 3
