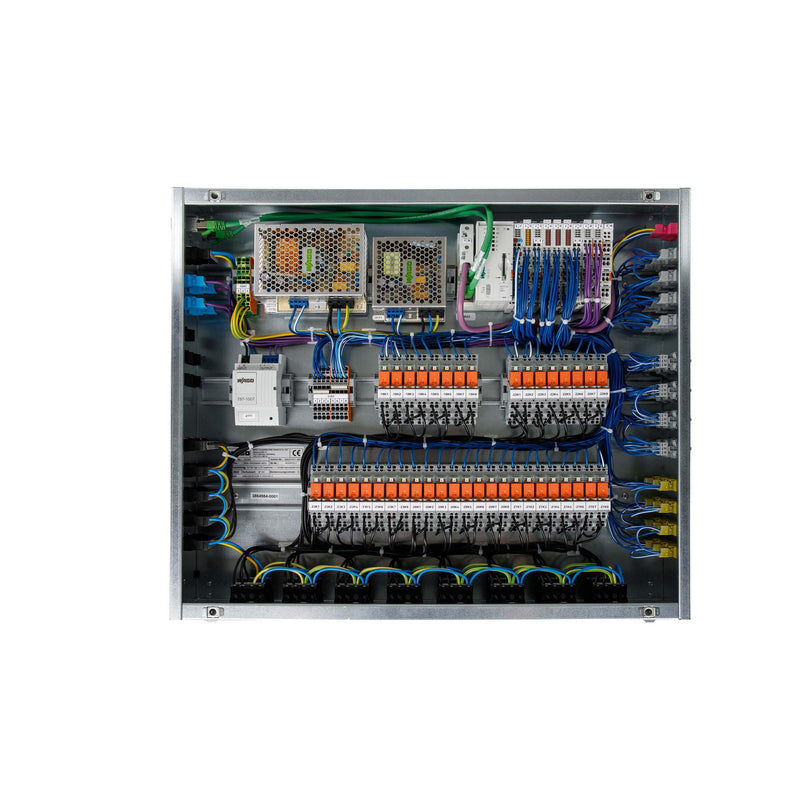

Systemverteiler Raumautomation, Typ 5Systemverteiler für 16 Segmente und 4 Sondernutzungsbereiche
Bei Einsatz der Applikation flexROOM, ist der Systemverteiler in der Lage bis zu 24 Segmente sowie 8 Sonderbereiche über alle drei Gewerke (Beleuchtung, Verschattung und Klimatisierung) abzudecken.
Dafür kommen die Sub-Bussysteme Modbus RTU oder EnOcean, DALI, SMI und MP-Bus zum Einsatz.
Funktion
Beleuchtung: 16 Beleuchtungsgruppen (max. 64 EVG), 12 Multisensoren über DALI-Multi-Master (753-647)
Sonnenschutz: 16 Sonnenschutzantriebe (konventionell) über 2 x 16-Kanal-Digitalausgang (750-1504)
Raumklima: Heiz-/Kühldecke 4-Rohr-System (6-Wege-Ventil), 8 Ventilstellantriebe (digitale Ausgänge) über 16-Kanal-Digitalausgang (750-1504/Kanal 1 8)
Raumklima: 8 Taupunktsensoren (digitale Eingänge), 8 Fensterkontakte über 16-Kanal-Digitaleingang (750-1405)
Sondernutzungsbereiche
Beleuchtung: 8 EVG oder 8 Beleuchtungsgruppen (max. 64 EVG), 16 Multisensoren über DALI-Multi-Master (753-647)
Sonnenschutz: 4 Sonnenschutzantriebe (konventionell) über 16-Kanal-Digitalausgang (750-1504/Kanal 9 16)
Raumklima: Heizen/Kühlen 4-Rohr-System (6-Wege-Ventil), 4 Ventilstellantriebe (digitale Ausgänge) über 8-Kanal-Digitalausgang (750-530)
Raumklima: 4 Taupunktsensoren (digitale Eingänge), 4 Fensterkontakte über 8-Kanal-Digitaleingang (750-430)
Allgemeines
Einspeisung 1-Phasig 1. Phase: Steuerung, DALI
Einspeisung 3-Phasig 1. Phase: Jalousie 1-8, 2. Phase: Jalousie 9-16, 3. Phase: Jalousie 1-4 SNB
Netzwerk (Ethernet) 2 x RJ-45 (Cat.6)
Controller PFC200 (750-8212)
Schnittstelle für Bedienung: RS-485 Stecker für Onboardschnittstelle (750-960
RS-485 RBG oder EnOcean Gateway, nicht im Lieferumfang enthalten)
Spannungsversorgung:
für Steuerung: DC 24 V / 2,5 A über Primär getaktete Stromversorgung (787-1712)
für Feldgeräte: DC 24 V / 5 A über Primär getaktete Stromversorgung (787-1722)
für DALI-Bus-Versorgung: DC 18 V / 1,14 A über Primär getaktete Stromversorgung (787-1007)
Verlustleistung Bauteile: 41,5 W
| Technische Details |
|---|
| Enthält Funktionsbausteine |
nein |
| Enthält Grundgerät |
ja |
| Enthält Baugruppenträger |
ja |
| Enthält Stromversorgung |
ja |
| Enthält analoges Eingangs-Modul |
nein |
| Enthält analoges Ausgangs-Modul |
nein |
| Enthält digitales Eingangs-Modul |
ja |
| Enthält digitales Ausgangs-Modul |
nein |
| Enthält Funktions-Modul |
nein |
| Enthält Technologie-Modul |
nein |
| Enthält Kommunikations-Modul |
ja |
| Enthält Speichereinheit |
nein |
| Enthält Simulationsmodul |
nein |
| Enthält Verbindungskabel |
nein |
| Enthält Bedieneinheit |
nein |
| Enthält Monitor |
nein |
| Enthält Programmier-Software |
nein |
| Enthält Engineering-Software |
nein |
| Enthält Visualisierungs-Software |
nein |
| Enthält Bibliotheken |
nein |
| Enthält Dokumentation |
nein |
| Enthält weitere Komponenten |
ja |
| Software vorinstalliert |
nein |
Lieferumfang:
1 x WAGO GmbH & Co. KG - SPS-Geräteset Systemverteiler Raumautom. 2854-301/000-051 Typ 5
