Systemverteiler Raumautomation, Typ 2Systemverteiler für 16 Segmente und 8 Sondernutzungsbereiche
Bei Einsatz der Applikation flexROOM, ist der Systemverteiler in der Lage bis zu 24 Segmente sowie 8 Sonderbereiche über alle drei Gewerke (Beleuchtung, Verschattung und Klimatisierung) abzudecken.
Dafür kommen die Sub-Bussysteme Modbus RTU oder EnOcean, DALI, SMI und MP-Bus zum Einsatz.
Funktion
Beleuchtung: 16 Beleuchtungsgruppen (max. 64 EVG), 12 Multisensoren über DALI-Multi-Master (753-647)
Sonnenschutz: 16 Sonnenschutzantriebe (SMI) über SMI-Master (753-1630)
Raumklima: Heiz-/Kühldecke 4-Rohr-System (6-Wege-Ventil), 8 Ventilstellantriebe (MP-Bus), 8 Taupunktsensoren (via MP-Bus-Antrieb) über MP-Bus-Master (750-643)
Raumklima: 16 Fensterkontakte über 16-Kanal-Digitaleingang (750-1405)
Allgemeines
Einspeisung (1-phasig), 1. Phase: Steuerung, MP-Bus
Netzwerk (Ethernet) 2 x RJ-45 (Cat.6)
Controller PFC200 (750-8212)
Schnittstelle für Bedienung: RS-485 Stecker für Onboardschnittstelle (750-960
RS-485 RBG oder EnOcean Gateway, nicht im Lieferumfang enthalten)
Spannungsversorgung:
für Steuerung: DC 24 V / 2,5 A über Primär getaktete Stromversorgung (787-1712)
für Ventilstellantriebe: DC 24 V / 5 A über Primär getaktete Stromversorgung (787-1722)
für DALI-Bus-Versorgung: DC 18 V / 1,1 A über Primär getaktete Stromversorgung (787-1007)
Verlustleistung Bauteile: 33,98 W
| Technische Details |
|---|
| Enthält Funktionsbausteine |
ja |
| Enthält Grundgerät |
ja |
| Enthält Baugruppenträger |
ja |
| Enthält Stromversorgung |
ja |
| Enthält analoges Eingangs-Modul |
nein |
| Enthält analoges Ausgangs-Modul |
nein |
| Enthält digitales Eingangs-Modul |
ja |
| Enthält digitales Ausgangs-Modul |
nein |
| Enthält Funktions-Modul |
nein |
| Enthält Technologie-Modul |
nein |
| Enthält Kommunikations-Modul |
ja |
| Enthält Speichereinheit |
nein |
| Enthält Simulationsmodul |
nein |
| Enthält Verbindungskabel |
nein |
| Enthält Bedieneinheit |
nein |
| Enthält Monitor |
nein |
| Enthält Programmier-Software |
nein |
| Enthält Engineering-Software |
nein |
| Enthält Visualisierungs-Software |
nein |
| Enthält Bibliotheken |
nein |
| Enthält Dokumentation |
nein |
| Enthält weitere Komponenten |
ja |
| Software vorinstalliert |
nein |
Lieferumfang:

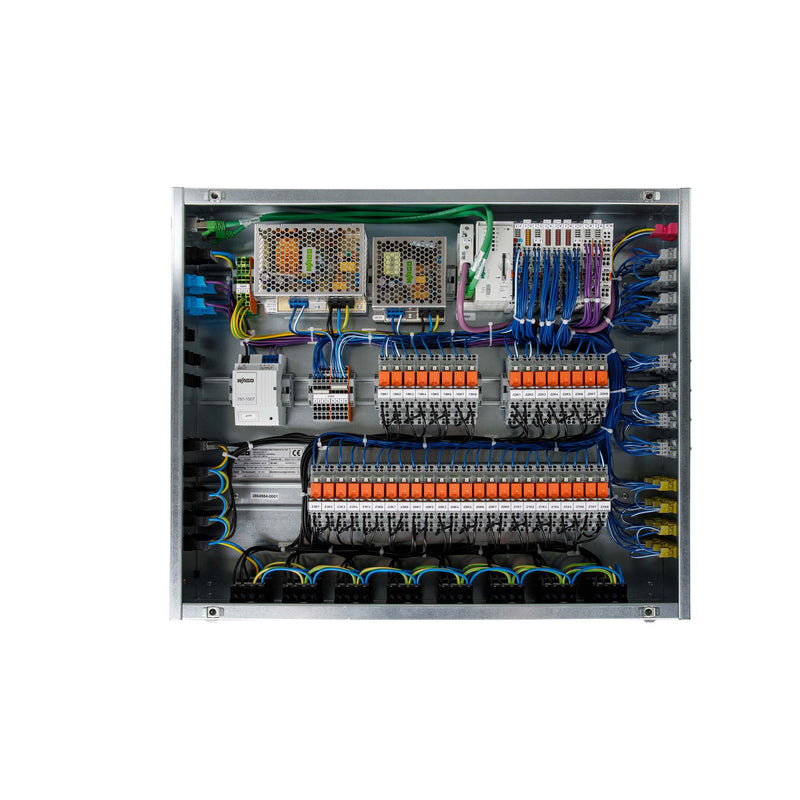

1 x WAGO SPS-Geräteset Systemverteiler Raumautomation 2854-301/000-021 Typ 2
