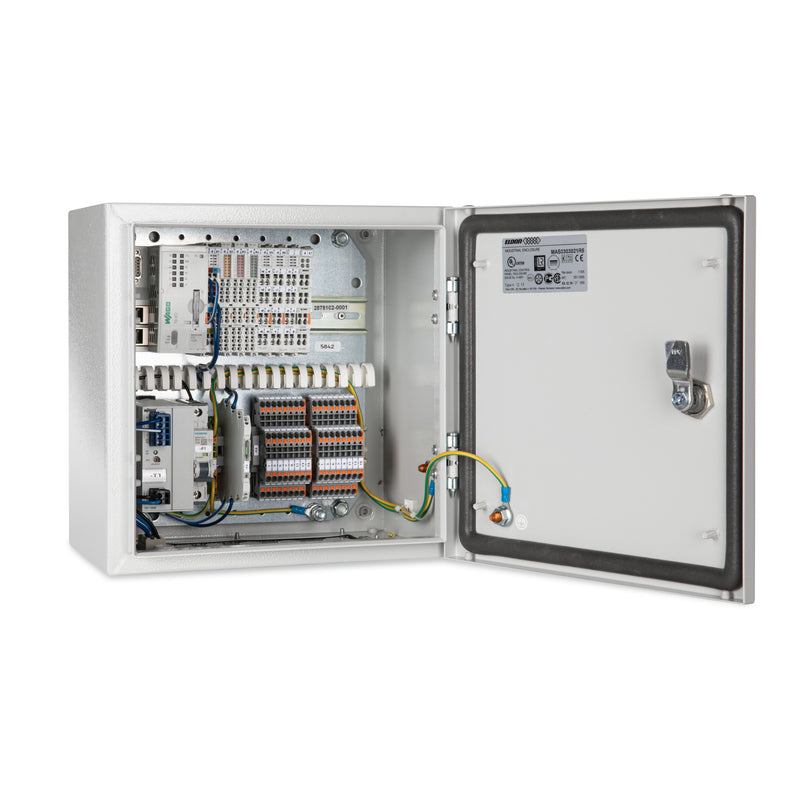

IoT Box
MESMit der WAGO IoT-Box MES lassen sich Maschinen und Anlagen einfach und schnell ins Internet of Things einbinden. Die IoT-Box bietet auch eine Vielzahl von Kommunikations- und Busprotokollen, über die eine Kommunikation zu Produktionsleitsystemen realisiert werden kann. Das Komplettsystem ist direkt einsatzbereit und bietet alle Funktionen, die für die Digitalisierung benötigt werden: von der Signalerfassung bis zur Cloud-Connectivity.
Die IoT-Box ist nach dem Ready-to-use-Prinzip konzipiert
daher ist eine Hardwareplanung nicht erforderlich. Die Daten landen mit wenigen Parametrierungen in der gewünschten IoT-Anwendung.
Die Hardware umfasst einen Controller inklusive Kommunikationsschnittstelle, I/O-Module mit analogen und digitalen Ein- und Ausgängen sowie ein Netzteil für die Spannungsversorgung mit 24 V.
Je nach Anwendung lassen sich weitere I/O-Module nachrüsten, um das System an die spezifischen Anforderungen anzupassen.
Manufacturing Execution Systems (MES)
Die IoT-Box beinhaltet:
Controller PFC200
2. Generation
2 x ETHERNET, RS-232/-485: 750-8212.
Primär getaktete Stromversorgung
Classic
1-phasig
Ausgangsspannung DC 24 V
Ausgangsstrom 2 A
NEC Class 2
DC-OK-Signal: 787-1606.
8-Kanal-Digitaleingang
DC 24 V
3 ms
2-Leiter-Anschluss: 750-1415.
8-Kanal-Digitalausgang
DC 24 V
0,5 A
2-Leiter-Anschluss: 750-1515.
8-Kanal-Analogeingang
Widerstandsmessung
einstellbar: 750-451.
4-Kanal-Analogeingang
Spannung/Strom
Differenzeingang
16 Bit
Diagnose: 750-471.
Endmodul: 750-600.
Speicherkarte SD
pSLC-NAND
8 GB
Temperaturbereich -40 90 °C: 758-879/000-2108.
Applikation EDM (Energiedatenmanagement) installiert und lizensiert.
Leitungsschutzschalter
1-polig
C 10 A
10 kA.
Elektronischer Schutzschalter
1-polig
DC 24 V
1 8 A.
Set Wandbefestigungslaschen.
Kabelverschraubungen M16
M20
M25.
Steckverbinder (Stecker und Buchse) für Spannungsversorgung.
16 x TOPJOB® S
Doppelstockklemme
mit Drücker.
| Technische Details |
|---|
| Enthält Funktionsbausteine |
ja |
| Enthält Grundgerät |
ja |
| Enthält Baugruppenträger |
ja |
| Enthält Stromversorgung |
ja |
| Enthält analoges Eingangs-Modul |
ja |
| Enthält analoges Ausgangs-Modul |
nein |
| Enthält digitales Eingangs-Modul |
ja |
| Enthält digitales Ausgangs-Modul |
ja |
| Enthält Funktions-Modul |
nein |
| Enthält Technologie-Modul |
nein |
| Enthält Kommunikations-Modul |
nein |
| Enthält Speichereinheit |
ja |
| Enthält Simulationsmodul |
nein |
| Enthält Verbindungskabel |
ja |
| Enthält Bedieneinheit |
nein |
| Enthält Monitor |
nein |
| Enthält Programmier-Software |
nein |
| Enthält Engineering-Software |
ja |
| Enthält Visualisierungs-Software |
ja |
| Enthält Bibliotheken |
ja |
| Enthält Dokumentation |
ja |
| Enthält weitere Komponenten |
ja |
| Software vorinstalliert |
ja |
Lieferumfang:
1 x Controller PFC200 (750-8212)
