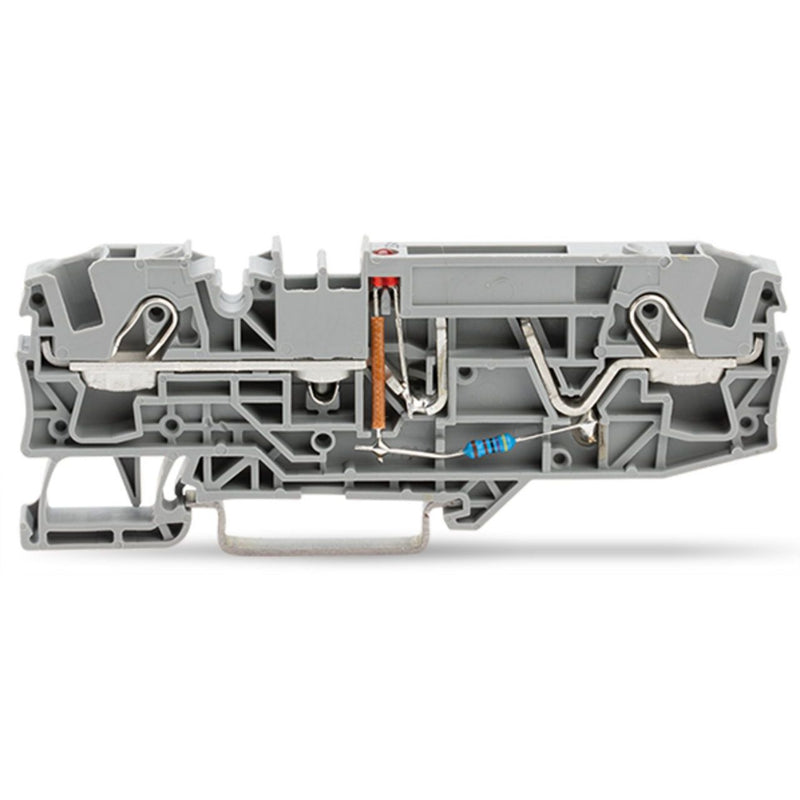

WAGO - Sicherungs-Reihenklemme Sicherungsklemme 2006-1681/1000-434 2-Leiter, grau

2-Leiter-Sicherungsklemme
für Kfz-Flachsicherungen
mit Prüfmöglichkeit
mit Defektanzeige durch LED
24 V
für Tragschiene 35 x 15 und 35 x 7,5
6 mm²
Push-in CAGE CLAMP®
grau

Sicherungsklemme Serie 2006 mit Betätigungswerkzeug

Bei dieser Sicherungsklemme mit der Artikelnummer 2006-1681/1000-434 steht ein schneller und zuverlässiger Anschluss im Vordergrund. Bei dieser Sicherungsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 13 bis 15 mm  nötig. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Abhängigkeit von der Leiterart ist diese Sicherungsklemme gemacht für Leiterquerschnitte von 0,5 mm² bis 10 mm².

Technische Details
Ausführung des Sicherungseinsatzes	Flachsicherung
Ausführung des Sicherungshalters	steckbar
Art des Anzeigeelements für die Defektanzeige	LED
Versorgungsspannung für die Defektanzeige	24 V
Spannungsart für die Defektanzeige	AC
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..10 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5..6 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1..10 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..6 mm²
Bemessungsstrom In	25 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

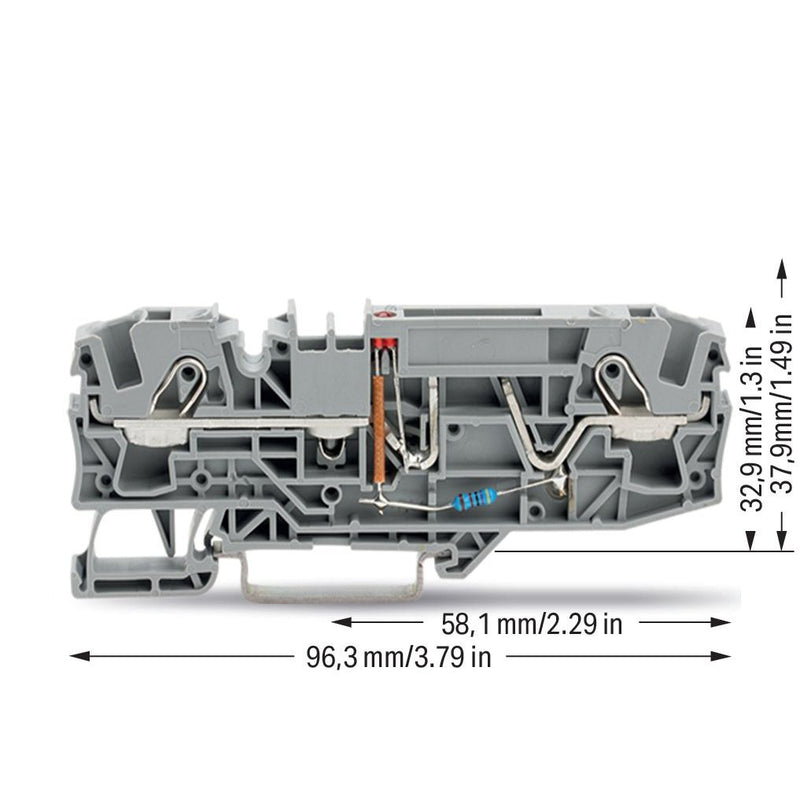

Breite	7,5 mm
Höhe	96,3 mm
Tiefe	32,89999999 mm
Abschlussplatte erforderlich	ja
Farbe	grau

Lieferumfang:
1 x WAGO GmbH & Co. KG - Sicherungs-Reihenklemme Sicherungsklemme 2006-1681/1000-434 2-Leiter, grau
