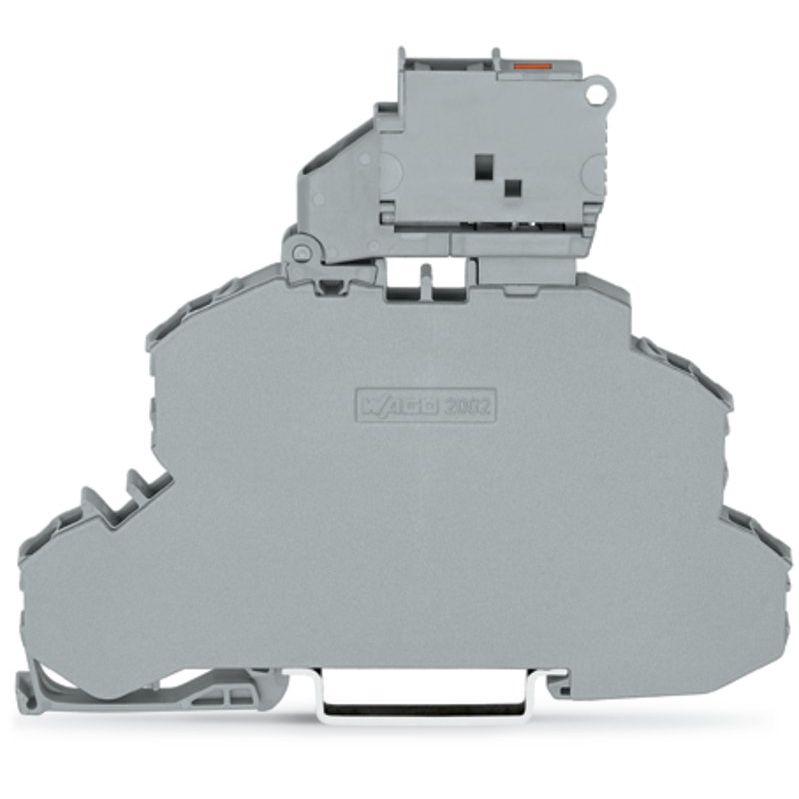

Doppelstock-Sicherungsklemme
mit schwenkbarem Sicherungshalter
Durchgangs-/Sicherungsklemme
für G-Sicherungseinsatz 5 x 20 mm
mit Defektanzeige durch LED
120 V
für Tragschiene 35 x 15 und 35 x 7,5
2,5 mm²
Push-in CAGE CLAMP®
2,50 mm²
grau
Doppelstockklemme Serie 2002 mit Push-in CAGE CLAMP®
Die Doppelstockklemme mit der Artikelnummer 2002-2611/1000-867 bietet eine reibungslose Elektroinstallation. Bei dieser Doppelstockklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 10 bis 12 mm erforderlich. Die Doppelstockklemme erfüllt zudem auch die Funktion Sicherungsklemme. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart ist diese Doppelstockklemme gemacht für Leiterquerschnitte von 0,25 mm² bis 4 mm². Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).
| Technische Details |
|---|
| Ausführung des Sicherungseinsatzes |
G-Sicherung 5x20 mm |
| Ausführung des Sicherungshalters |
schwenkbar |
| Art des Anzeigeelements für die Defektanzeige |
LED |
| Versorgungsspannung für die Defektanzeige |
120 V |
| Spannungsart für die Defektanzeige |
AC |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,25..4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,75..2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,75..4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,25..4 mm² |
| Bemessungsstrom In |
6,29999999 A |
| Bemessungsspannung |
250 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Federzuganschluss |
| Anzahl der Etagen |
2 |
| Montageart |
Hutschiene TH35 |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |

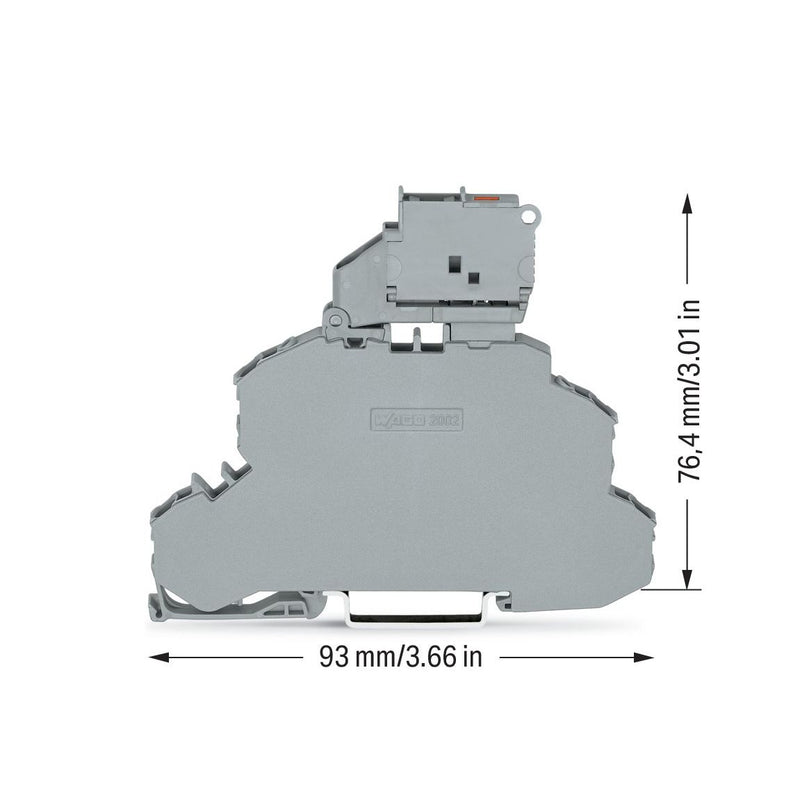

| Breite |
6,2 mm |
| Höhe |
93 mm |
| Tiefe |
76,4 mm |
| Abschlussplatte erforderlich |
nein |
| Farbe |
grau |
Lieferumfang:
25 x WAGO GmbH & Co. KG - Sicherungs-Reihenklemme Doppelstock-Sicherungskle. 2002-2611/1000-867 grau
