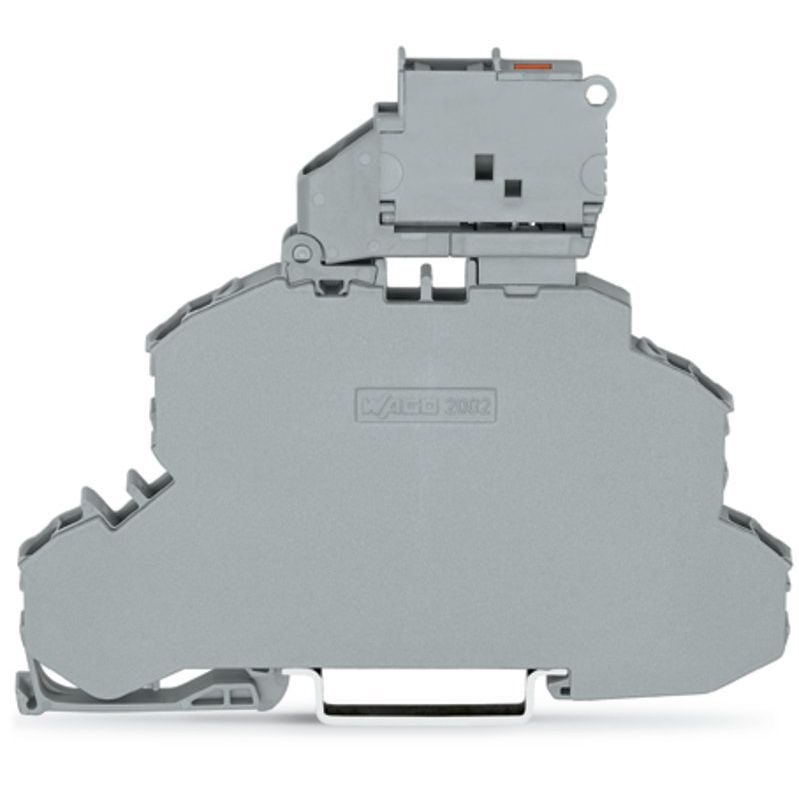

Doppelstock-Sicherungsklemme
mit schwenkbarem Sicherungshalter
Durchgangs-/Sicherungsklemme
für G-Sicherungseinsatz 5 x 20 mm
mit Defektanzeige durch LED
30 - 65 V
für Tragschiene 35 x 15 und 35 x 7,5
2,5 mm²
Push-in CAGE CLAMP®
2,50 mm²
grau
Doppelstockklemme Serie 2002, grau
Bei dieser Doppelstockklemme mit der Artikelnummer 2002-2611/1000-542 ist eine ordentliche Elektroinstallation der Schwerpunkt. Diese Doppelstockklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 10 und 12 mm . Die Doppelstockklemme erfüllt zudem auch die Funktion Sicherungsklemme. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Doppelstockklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).
| Technische Details |
|---|
| Ausführung des Sicherungseinsatzes |
G-Sicherung 5x20 mm |
| Ausführung des Sicherungshalters |
schwenkbar |
| Art des Anzeigeelements für die Defektanzeige |
LED |
| Versorgungsspannung für die Defektanzeige |
30..65 V |
| Spannungsart für die Defektanzeige |
AC |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,25..4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,75..2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,75..4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,25..4 mm² |
| Bemessungsstrom In |
6,29999999 A |
| Bemessungsspannung |
250 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Federzuganschluss |
| Anzahl der Etagen |
2 |
| Montageart |
Hutschiene TH35 |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |

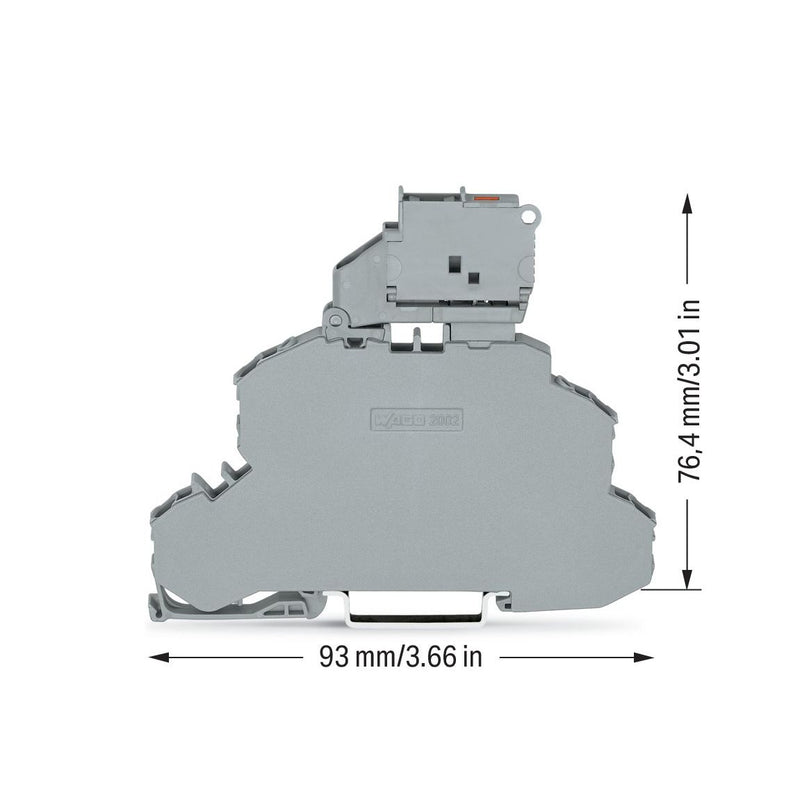

| Breite |
6,2 mm |
| Höhe |
93 mm |
| Tiefe |
76,4 mm |
| Abschlussplatte erforderlich |
nein |
| Farbe |
grau |
Lieferumfang:
25 x WAGO GmbH & Co. KG - Sicherungs-Reihenklemme Doppelstock-Sicherungskle. 2002-2611/1000-542 grau
