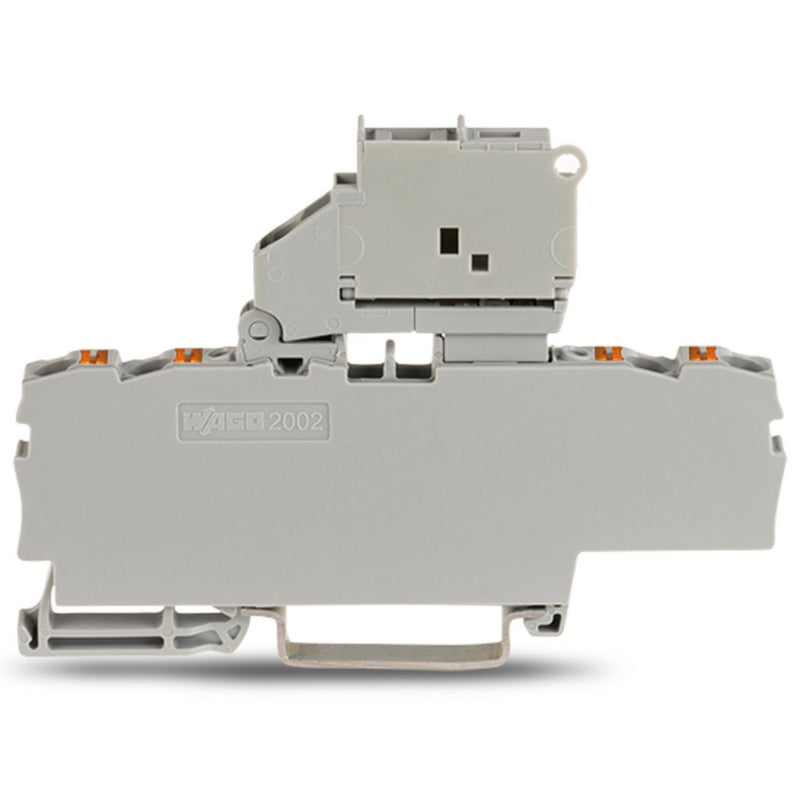

WAGO - Sicherungs-Reihenklemme 4-Leiter-Sicherungsklemme 2202-1812 Aschlussplatte,or − 50 Stück

4-Leiter-Sicherungsklemme
mit schwenkbarem Sicherungshalter
und Abschlussplatte
für G-Sicherungseinsatz 5 x 20 mm
mit Drücker
ohne Defektanzeige
für Tragschiene 35 x 15 und 35 x 7,5
2,5 mm²
Push-in CAGE CLAMP®
2,50 mm²
orange

Sicherungsklemme Serie 2202 mit Drücker

Die Sicherungsklemme mit der Artikelnummer 2202-1812 ermöglicht einen einfachen und sicheren Anschluss. Diese Sicherungsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 10 und 12 mm . Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Diese Sicherungsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
Ausführung des Sicherungseinsatzes	G-Sicherung 5x20 mm
Ausführung des Sicherungshalters	schwenkbar
Art des Anzeigeelements für die Defektanzeige	ohne
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Bemessungsstrom In	6,3 A
Bemessungsspannung	250 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	6,2 mm
Höhe	87,5 mm
Tiefe	57,6 mm
Abschlussplatte erforderlich	nein
Farbe	orange

Lieferumfang:
50 x WAGO GmbH & Co. KG - Sicherungs-Reihenklemme 4-Leiter-Sicherungsklemme 2202-1812 Aschlussplatte,or
