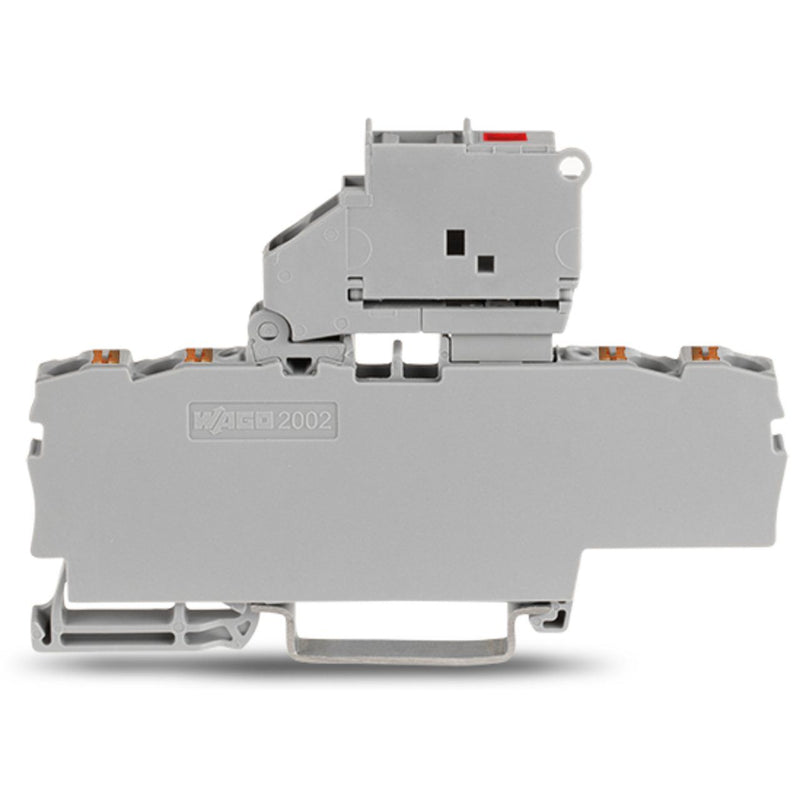

WAGO - Sicherungs-Reihenklemme 4-Leiter-Sicherungsklemme 2202-1811/1000-836 Abschlussplatte,grau − 50 Stück

4-Leiter-Sicherungsklemme
mit schwenkbarem Sicherungshalter
mit Abschlussplatte
für G-Sicherungseinsatz 5 x 20 mm
mit Drücker

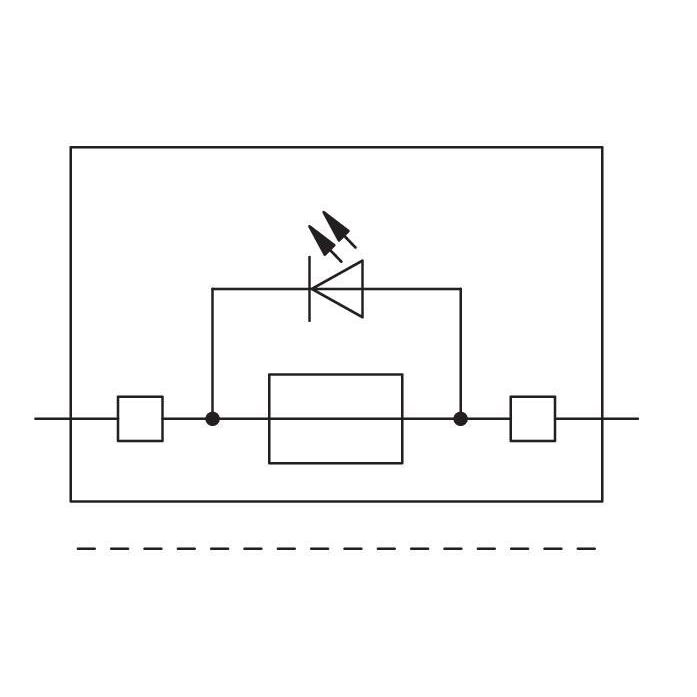

mit Defektanzeige durch LED
230 V
für Tragschiene 35 x 15 und 35 x 7,5
2,5 mm²
Push-in CAGE CLAMP®
2,50 mm²
grau

Sicherungsklemme Serie 2202 mit Push-in CAGE CLAMP®

Die Sicherungsklemme (Artikelnummer 2202-1811/1000-836) ermöglicht eine einfache und sichere Verdrahtung. Für den Leiteranschluss werden bei dieser Sicherungsklemme Abisolierlängen von 10 bis 12 mm  benötigt. Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Sicherungsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
Ausführung des Sicherungseinsatzes	G-Sicherung 5x20 mm
Ausführung des Sicherungshalters	schwenkbar
Art des Anzeigeelements für die Defektanzeige	LED
Versorgungsspannung für die Defektanzeige	230 V
Spannungsart für die Defektanzeige	AC
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Bemessungsstrom In	6,3 A
Bemessungsspannung	250 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

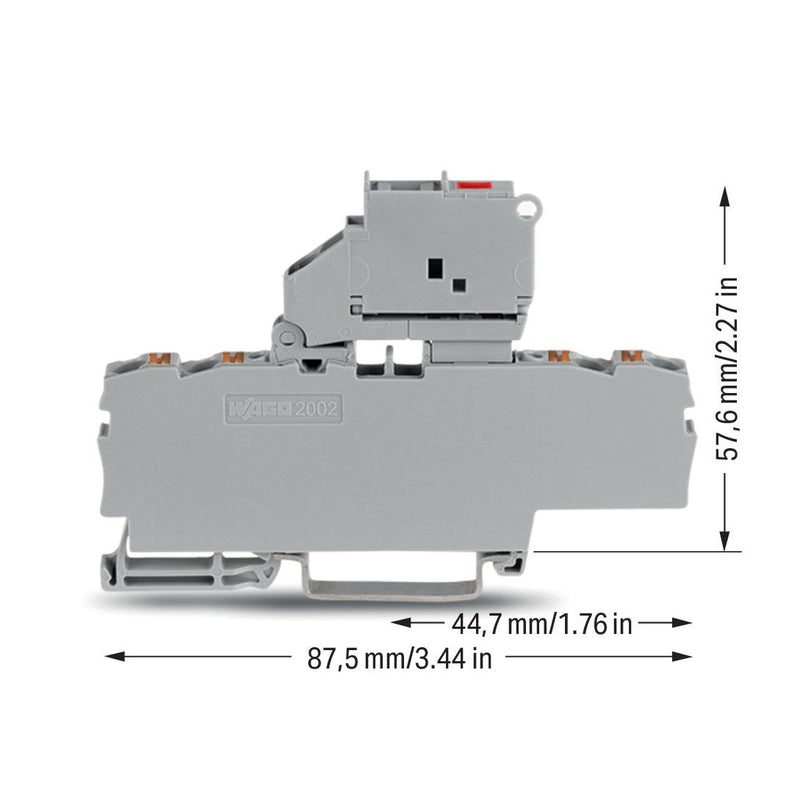

Breite	6,2 mm
Höhe	87,5 mm
Tiefe	57,6 mm
Abschlussplatte erforderlich	nein
Farbe	grau

Lieferumfang:
50 x Sicherungs-Reihenklemme 2202-1811/1000-836 inkl. Abschlussplatte
