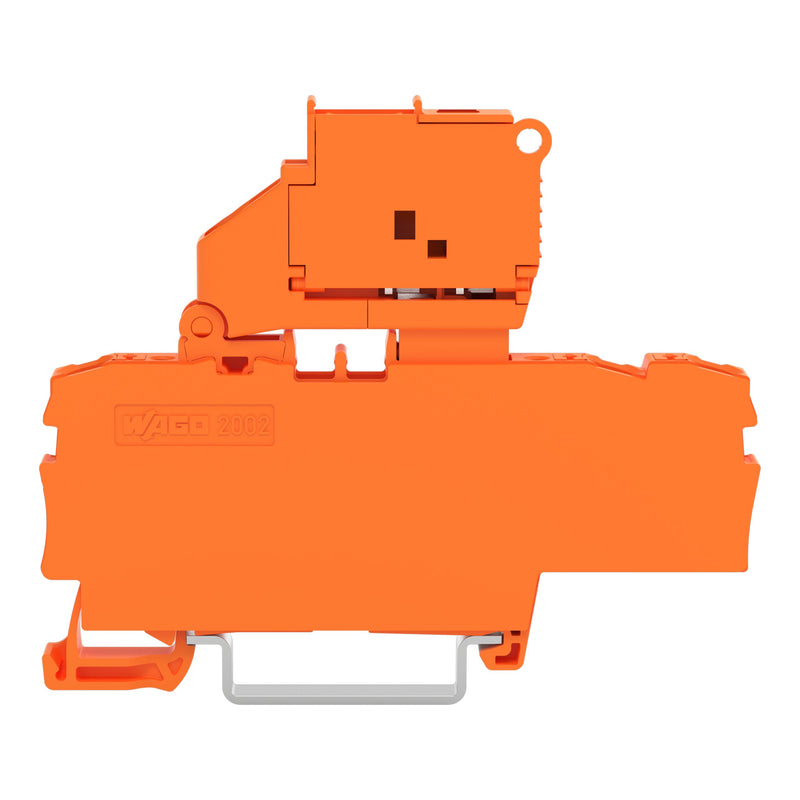

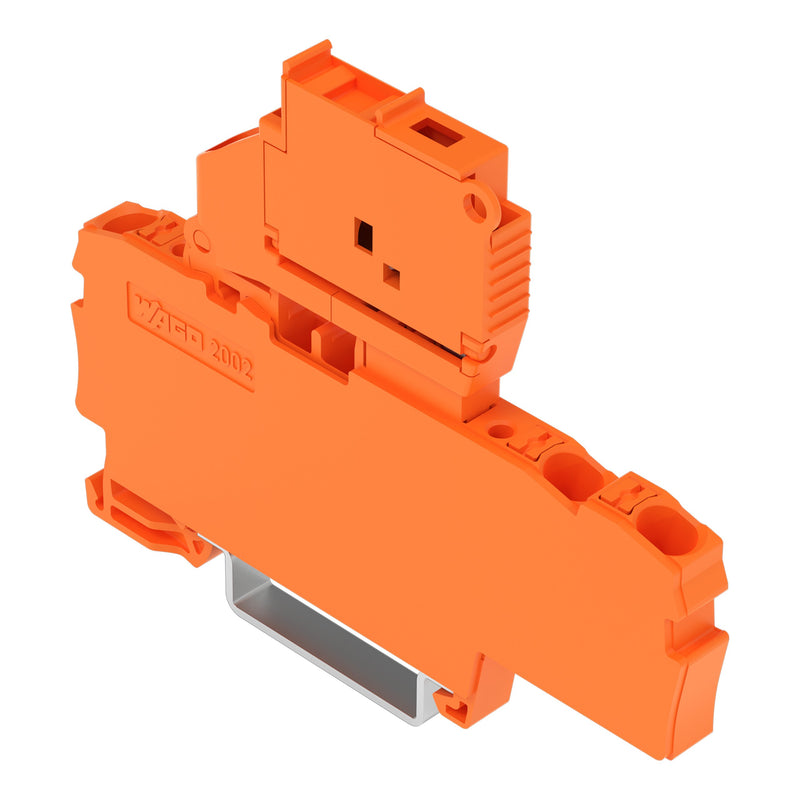

WAGO - Sicherungs-Reihenklemme 3-Leiter-Sicherungsklemme 2202-1712/1000-867 orange − 50 Stück

3-Leiter-Sicherungsklemme
mit schwenkbarem Sicherungshalter
mit Abschlussplatte
für G-Sicherungseinsatz 5 x 20 mm
mit Drücker
mit Defektanzeige durch LED
120 V
für Tragschiene 35 x 15 und 35 x 7,5
2,5 mm²
Push-in CAGE CLAMP®
2,50 mm²
orange

Sicherungsklemme Serie 2202 mit Drücker

Die Sicherungsklemme mit der Artikelnummer 2202-1712/1000-867 ermöglicht einen einfachen und zuverlässigen Anschluss. Bei dieser Sicherungsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 10 bis 12 mm  nötig. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Abhängigkeit von der Leiterart ist die Sicherungsklemme für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
Ausführung des Sicherungseinsatzes	G-Sicherung 5x20 mm
Ausführung des Sicherungshalters	schwenkbar
Art des Anzeigeelements für die Defektanzeige	LED
Versorgungsspannung für die Defektanzeige	120 V
Spannungsart für die Defektanzeige	AC
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Bemessungsstrom In	6,3 A
Bemessungsspannung	250 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	6,2 mm
Höhe	76,8 mm
Tiefe	57,6 mm
Abschlussplatte erforderlich	nein
Farbe	grau

Lieferumfang:
50 x Stück Sicherungs-Reihenklemmen
